Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset Alkaen ohjelmistoversiosta SR.605.xx 6.21 SIPLACE X-Series Productivity Lane (XPL) Painos 07/2008 FI 465 Optio "SIPLACE X-Series Productivity Lane" a PL-kaksoiskul…
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.21 SIPLACE X-Series Productivity Lane (XPL) Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
464
6.21 SIPLACE X-Series Productivity Lane (XPL)
Artikkeli-nro. 00119970-xx SIPLACE X-Series Productivity Lane
6.21.1 Turvallisuusohjeet
VAROITUS
KÄSIEN MURSKAANTUMISVAARA
SIPLACE X-Series Productivity Lanen piirilevykuljetus (katso pos. 2 kuvassa 6.22 - 1
, sivu 466)
toimii edelleen myös silloin, kun SIPLACE-automaatinten suojakannet ovat avattuna.
→ Älä siksi koskaa tartu SIPLACE Productivity Lane:n käynnissä olevaan kuljetusuraan.
→ Pidä kunnossapito- ja huoltotöissä huolta siitä, että tällä kuljetusuralla olevia piirilevyjä ei vau-
rioiteta.
6.21.2 Kuvaus
6

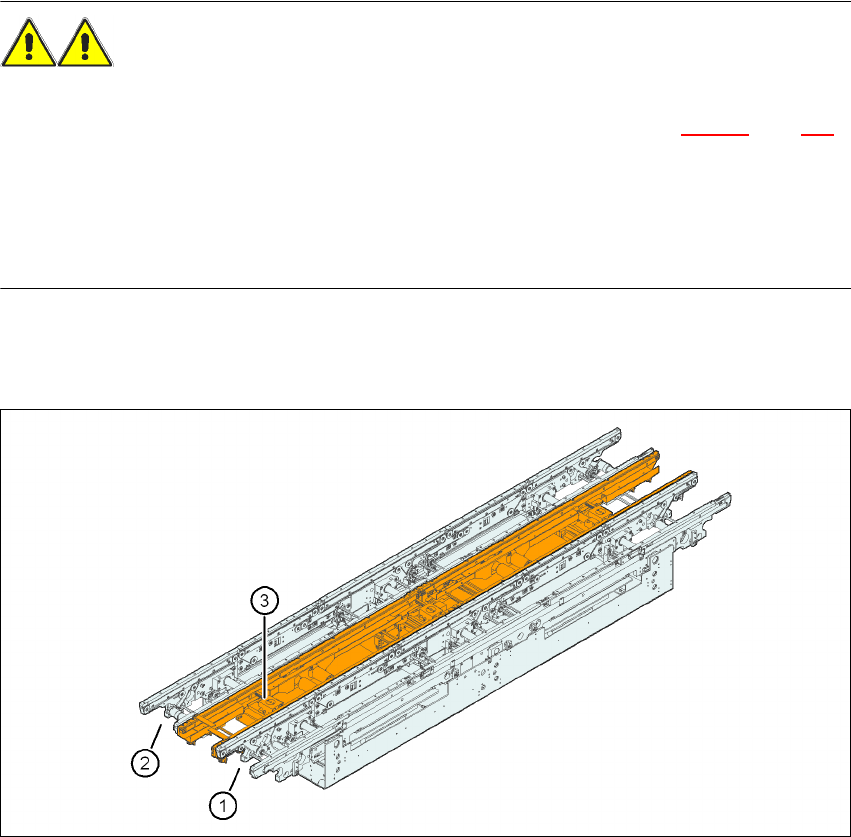

Kuva 6.21 - 1 SIPLACE X-Series Productivity Lane (XPL)
(1) Joustavan kaksoiskuljetuksen kuljetusura 1
(2) Joustavan kaksoiskuljetuksen kuljetusura 2
(3) SIPLACE X-Series Productivity Lane (XPL)
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.21 SIPLACE X-Series Productivity Lane (XPL)
Painos 07/2008 FI
465
Optio "SIPLACE X-Series Productivity Lane"
a
PL-kaksoiskuljetuksen keskellä mahdollistaa piiri-
levyjen ohittamisen ladonta-automaatissa. Vastaavasti kuin Productivity Lift:issä toteutetaan la-
donta-automaatin rinnakkaistaminen. Tämä kolmas kuljetusura on näkyvissä ylhäältä ja se toimii
myös suojakannen ollessa avattuna. Tällöin valvontatarkoituksessa piirilevyn matkaa automaatin
lävitse voi seurata. SIPLACE X-Series Productivity Shuttle:issa (katso kohtaa 6.22
, sivu 466) työs-
tettävät piirilevyt jakautuvat automaatin tai linjan sisäänmeno-/ulostulopuolella PL-kuljetuksen ha-
lutulle kuljetusuralle tai kolmannelle kuljetusuralle.
6.21.3 Piirilevyleveydet
6
6

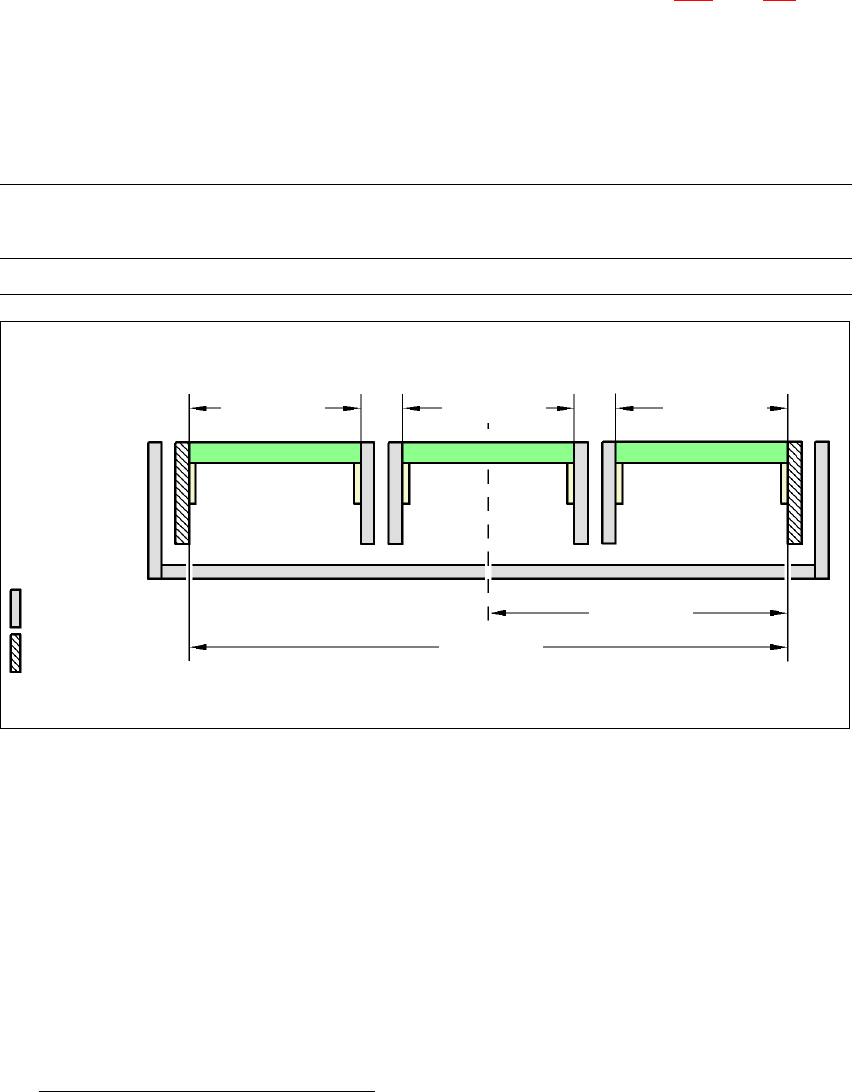

Kuva 6.21 - 2 Maksimit PL-leveydet - kuljetinreunat 535 mm kiinteitä, SIPLACE XP
a) Katso käsikirjaa "SIPLACE X-Series Productivity Lane"
Kuljetustapa PL-leveys
ura 1
PL-leveys
SIPLACE XPL
PL-leveys
ura 2
XPL Maks. 154 mm Maks. 154 mm Maks. 154 mm
6
Maks. 154 mm
6
Maks. 154 mm
6
267,5 mm
6
535 mm
6
Liikkuva
kuljetinreuna
6
Kiinteä
kuljetinreuna
6
Maks. 154 mm
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.22 SIPLACE X-Series Productivity Shuttle (XPS) Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
466
6.22 SIPLACE X-Series Productivity Shuttle (XPS)
Artikkeli-nro. 00119972-xx SIPLACE X-Series Productivity Shuttle
6.22.1 Turvallisuusohjeet
6
Kuva 6.22 - 1 Murskaantumisvaara SIPLACE X-Series Productivity Shuttle:n sisäänmeno- ja ulostulopuolella
(1) SIPLACE X-Series Productivity Shuttle
(2) Ulostulopuoli
(3) Kansi
(4) Sisäänmenopuoli
(5) Osa kuljetinhihnaa
VAROITUS
KÄSIEN MURSKAANTUMISVAARA
– XPS:n turvallisuustekninen varmistaminen sisäänmeno- ja ulostulopuolen sekä peiteluukun
osalta on asiakkaan vastuulla.
– Aukot kuljetinta varten sisäänmeno- ja ulostulopuolella (pos. 2 ja 4 kuvassa 6.22 - 1
, sivu 466)
ovat tarpeeksi suuret, jotta Shuttle:n kuljetinhihnan koko leveys voidaan käyttää hyödyksi.
