4) piirilevykuljettimien sisäänmeno- ja ulostulohihnojen yläpuolella turvaavat pääsyn piirilevykul-
jettimille.
toiminta 2
Jos yksi suojakansista käännetään ylös tai yhtä piirilevykuljettimien peitekantta kohotetaan, niin
portaaliakselien virransyöttö katkaistaan välittömästi. Portaaliakselit jäävät paikalleen. Kuvaruu-
dulla annetaan ilmoitus "Sulje kansi" ("Close cover").
→ Sulje suojakannet ja paina yhtä käynnistyspainikkeista (pos. 1 kuvassa
2.6 - 2
) jatkaaksesi ladontaa.
2

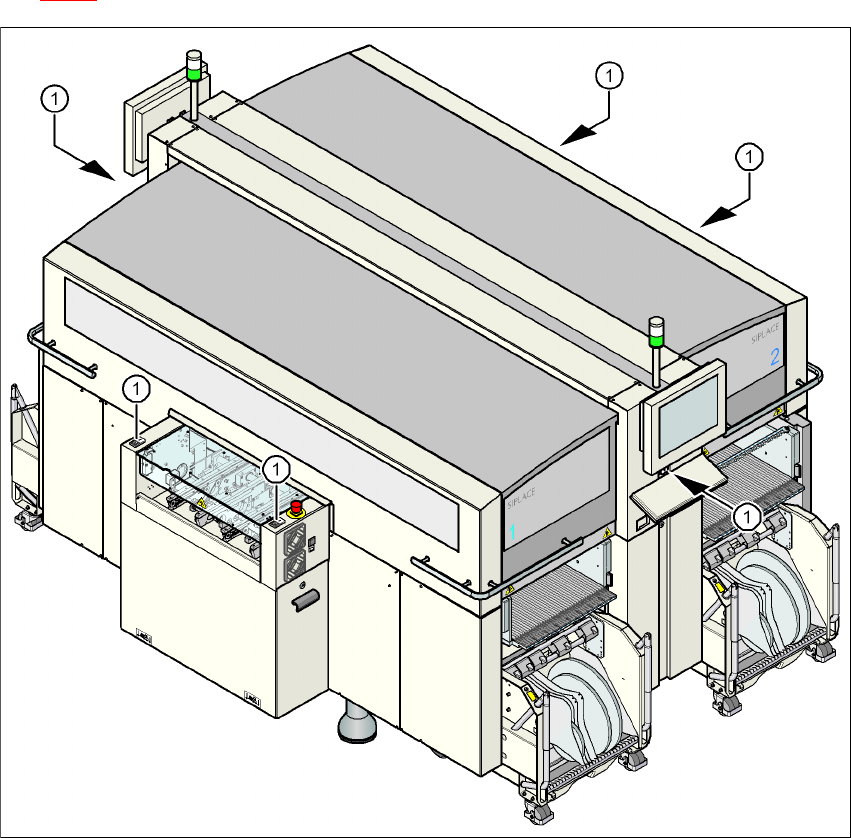

Kuva 2.6 - 2 Käynnistyspainikkeen (valkoinen) sijainti automaatilla
(1) Käynnistyspainike (valkoinen) automaatilla
Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 2.6 Turvallisuuslaitteet
75
2.6.2 Automaatilla olevat kytkimet ja painikkeet
2.6.2.1 Automaatilla olevien kytkimien ja painikkeiden sijainti
2
Kuva 2.6 - 3 Kytkimien ja painikkeiden sijainti - katsaus PL-luovutuspuolelle
(1) Pääkytkin
(2) Pysäytyspainike (musta) ohjauspöydällä virransyötön puolella
(3) Käynnistyspainike (valkoinen) ohjauspöydällä virransyötön puolella
(4) Komponenttilaskuri ohjauspöydällä virransyötön puolella
(5) HÄTÄ-SEIS-painike luovutuspuolella
(6) Käynnistyspainike (valkoinen) luovutuspuolella
(7) Pysäytyspainike (musta) luovutuspuolella
(8) Painike (musta) komponenttivaunun telakointiin ja irrotukseen, asettelupaikka 2
(9) Painike (musta) komponenttivaunun telakointiin ja irrotukseen, asettelupaikka 3
(T) Piirilevyn kuljetussuunta
2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
2.6 Turvallisuuslaitteet Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
76
2

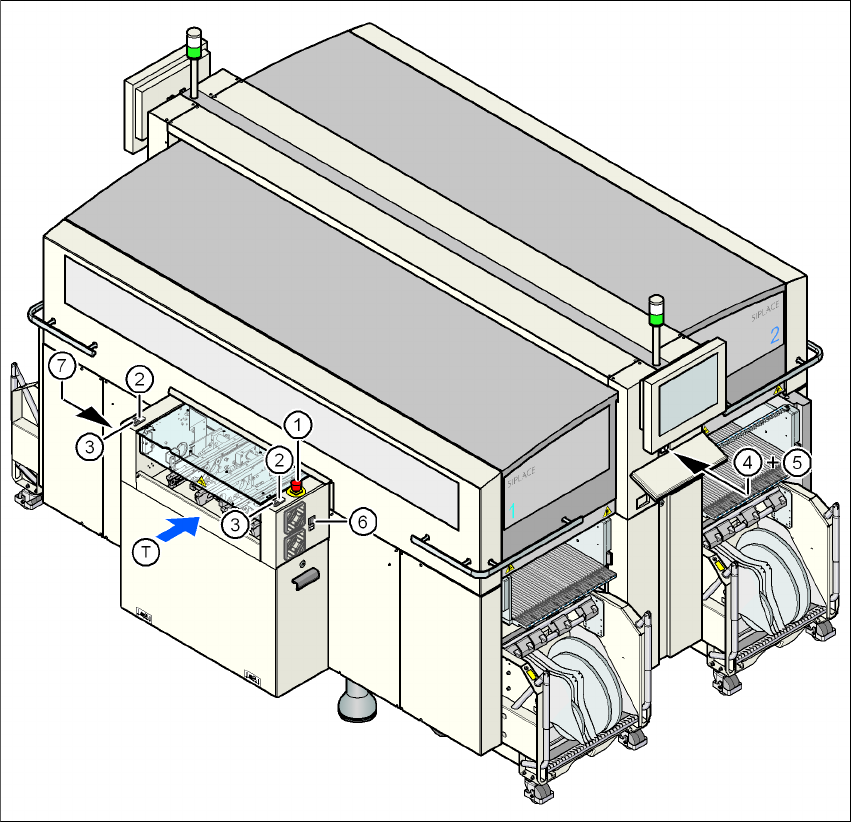

Kuva 2.6 - 4 Kytkimien ja painikkeiden sijainti - näkymä PL-tulopuolelle
(1) HÄTÄ-SEIS-painike tulopuolella
(2) Käynnistyspainike (valkoinen) tulopuolella
(3) Pysäytyspainike (musta) tulopuolella
(4) Käynnistyspainike (valkoinen) ohjauspöydällä paineilmayksikön puolella
(5) Pysäytyspainike (musta) ohjauspöydällä paineilmayksikön puolella
(6) Painike (musta) komponenttivaunun telakointiin ja irrotukseen, asettelupaikka 1
(7) Painike (musta) komponenttivaunun telakointiin ja irrotukseen, asettelupaikka 4
(T) Piirilevyn kuljetussuunta
