2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja 2.6 Turvallisuuslaitteet Al kaen ohjelmisto versiosta SR.605.xx Painos 07/2008 FI 74 4) piirilevykuljettimien si säänmeno- ja ulostulohihnoje n yläpuolella turvaavat pääsyn…
Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 2.6 Turvallisuuslaitteet
73
2.6 Turvallisuuslaitteet
2.6.1 Suojakannet
2

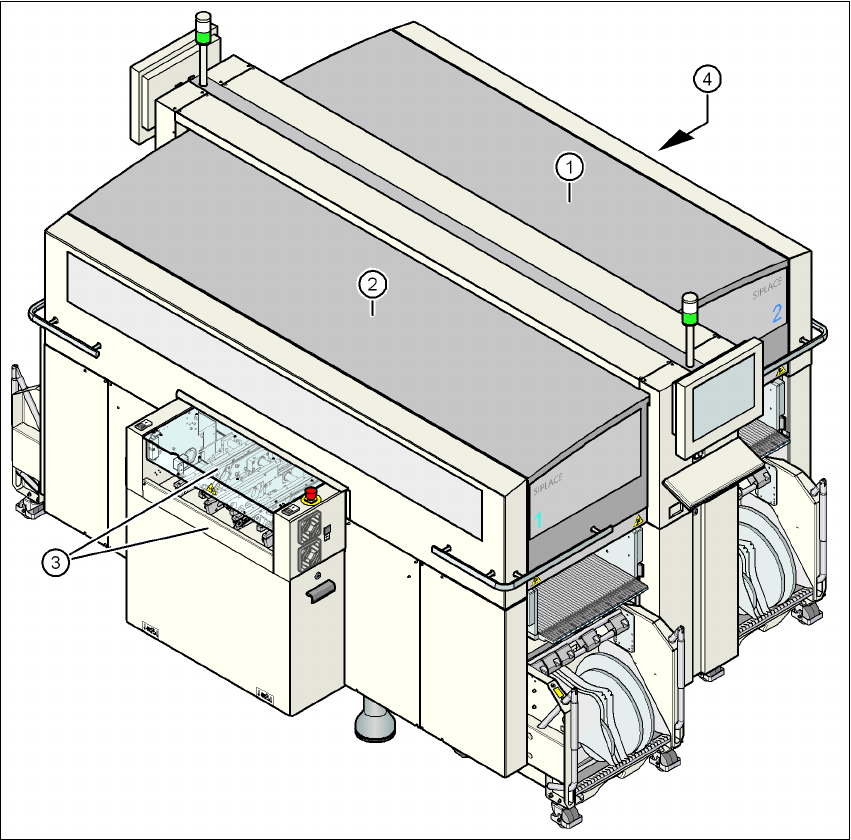

Kuva 2.6 - 1 Suojakannet
(1) Suojakansi, lyhyt
(2) Suojakansi, pitkä
(3) Syöttöhihnan kansi ja kosketusssuoja
(4) Ulostulohihnan kansi ja kosketussuoja
2
Portaalien kulkualue on katettu kahdella ylöspäin kallistettavalla suojakannella (pos. 1 ja 2). Sivu-
levyjen tulee estää pääsyn sivusta päin automaatin sisätilaan. Molemmat peitekannet (pos. 3 ja
2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
2.6 Turvallisuuslaitteet Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
74
4) piirilevykuljettimien sisäänmeno- ja ulostulohihnojen yläpuolella turvaavat pääsyn piirilevykul-
jettimille.
toiminta 2
Jos yksi suojakansista käännetään ylös tai yhtä piirilevykuljettimien peitekantta kohotetaan, niin
portaaliakselien virransyöttö katkaistaan välittömästi. Portaaliakselit jäävät paikalleen. Kuvaruu-
dulla annetaan ilmoitus "Sulje kansi" ("Close cover").
→ Sulje suojakannet ja paina yhtä käynnistyspainikkeista (pos. 1 kuvassa
2.6 - 2
) jatkaaksesi ladontaa.
2
Kuva 2.6 - 2 Käynnistyspainikkeen (valkoinen) sijainti automaatilla
(1) Käynnistyspainike (valkoinen) automaatilla
Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 2.6 Turvallisuuslaitteet
75
2.6.2 Automaatilla olevat kytkimet ja painikkeet
2.6.2.1 Automaatilla olevien kytkimien ja painikkeiden sijainti
2
Kuva 2.6 - 3 Kytkimien ja painikkeiden sijainti - katsaus PL-luovutuspuolelle
(1) Pääkytkin
(2) Pysäytyspainike (musta) ohjauspöydällä virransyötön puolella
(3) Käynnistyspainike (valkoinen) ohjauspöydällä virransyötön puolella
(4) Komponenttilaskuri ohjauspöydällä virransyötön puolella
(5) HÄTÄ-SEIS-painike luovutuspuolella
(6) Käynnistyspainike (valkoinen) luovutuspuolella
(7) Pysäytyspainike (musta) luovutuspuolella
(8) Painike (musta) komponenttivaunun telakointiin ja irrotukseen, asettelupaikka 2
(9) Painike (musta) komponenttivaunun telakointiin ja irrotukseen, asettelupaikka 3
(T) Piirilevyn kuljetussuunta
