Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 4.2 Sijoituspaikan infrastruktuuri 249 4.2.3.1 V aroitusohjeita V AROITUS Automaattia syötetään 3 x 2 0 0 V~…
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.2 Sijoituspaikan infrastruktuuri Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
248
4.2.3 Verkkosyöttö
4

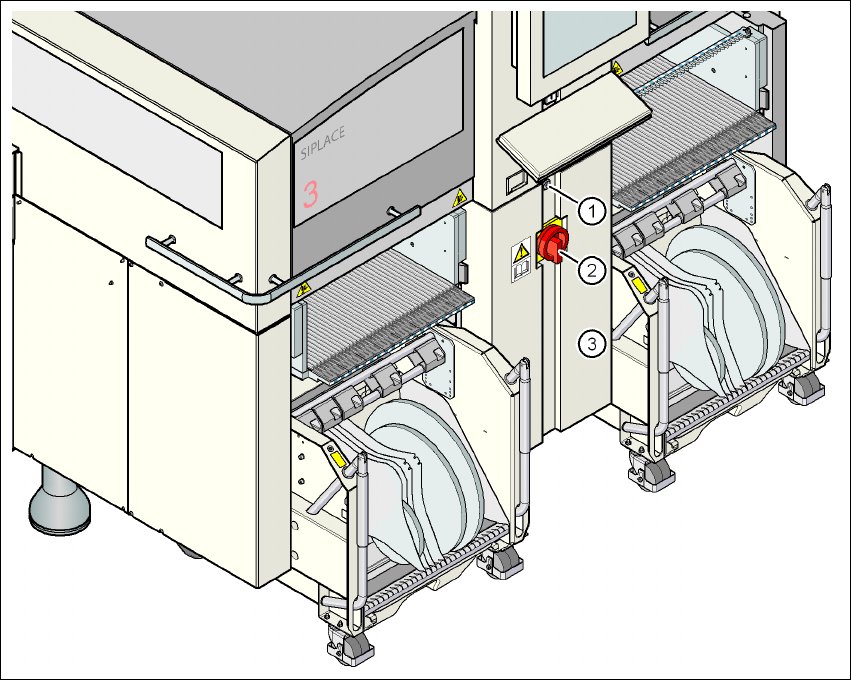

Kuva 4.2 - 2 Virransyötön sijainti automaatilla
4
(1) Lukitus
(2) Pääkytkin varmistettuna päällekytkennän estolla
(3) Kansi
Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 4.2 Sijoituspaikan infrastruktuuri
249
4.2.3.1 Varoitusohjeita
VAROITUS
Automaattia syötetään 3 x 200 V~, 3 x 208 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ tai 3 x 415 V~
± 5 %, 50/60 Hz verkkojännitteellä. Tämän laitteiston osat johtavat sieltä hengenvaarallisia jän-
nitteitä - myöskin pääkytkimen ollessa poiskytkettynä. Asiaankuulumaton kanssakäynti tämän
automaatin kanssa voi siksi johtaa kuolemaan tai vakavaan ruumiinvammaan kuten myös mer-
kittävään esinevahinkoon. 4
→ Huomioi voimassaolevat onnettomuudentorjunta- ja DIN-määräykset (erityisesti DIN EN 60
204, osa 1).
→ Vain pätevä ja valtuutettu henkilöstö saa avata virransyötön pistoyksikön suojuksen ja liittää
automaatin virransyöttöön.
4
4
4.2.3.2 Verkkosyötön tarkastaminen
Tarkasta, vastaako verkkosyöttö määrättyjä koneen spesifikaatioita (katso taulukko osassa 3.2,
sivu 107
).
OHJE: 4
Dokumentaatiossa "Verkon konfigurointi (sähkö ja paineilma) asiakkaiden SMD-laitteistoja var-
ten", Artikkeli-nro. 00191409-xx toimenpiteet on kuvattu, jotta vaaditut spesifikaatiot saavutetaan.
OHJE: 4
Tekniikasta johtuen virransyötössä esiintyy huippukuormituksia. Selvitä tarvittaessa sähköyhtiösi
kanssa verkkoimpedanssin suuruus.
4.2.3.3 Verkkosyöttökaapeli - spesifikaatio
Verkkosyöttökaapeliin pätee seuraavat spesifikaatiot:
5 x 6 mm² 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~ yhteydessä
5 x 6 mm² 3 x 200 V~/ 3 x 208 V~ / 3 x 230 V~ yhteydessä
Johtimien värikoodaus riippuu laitteiston käyttäjän määrämaasta.
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.2 Sijoituspaikan infrastruktuuri Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
250
VAROITUS 4
Sähköjohtojen jokaiseen yksittäiseen automaattiin ja asennettuihin optioihin (esim. MTC, Pro-
ductivity-Lift) on oltava selvästi merkittynä ja laskettuna kuuluvaksi yksiselitteisesti johonkin ryh-
mään. Voimassa ovat sen maan määräykset, jossa automaattia käytetään.
4
Kuva 4.2 - 3 Verkkoliitäntäkaapelin johdon poikkileikkaus
(1) Verkkosyöttökaapeli
(2) Kulma kaapelin ruuviliitokselle
