Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 2.9 Automaatin energiatila pääkyt kimen poiskytkem isen jälkeen 91 2.9 Automaatin energiatila pääkytkimen poiskytkemi…
2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
2.8 Paineilmasyötön sulkeminen ja paineen purkaminen Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
90

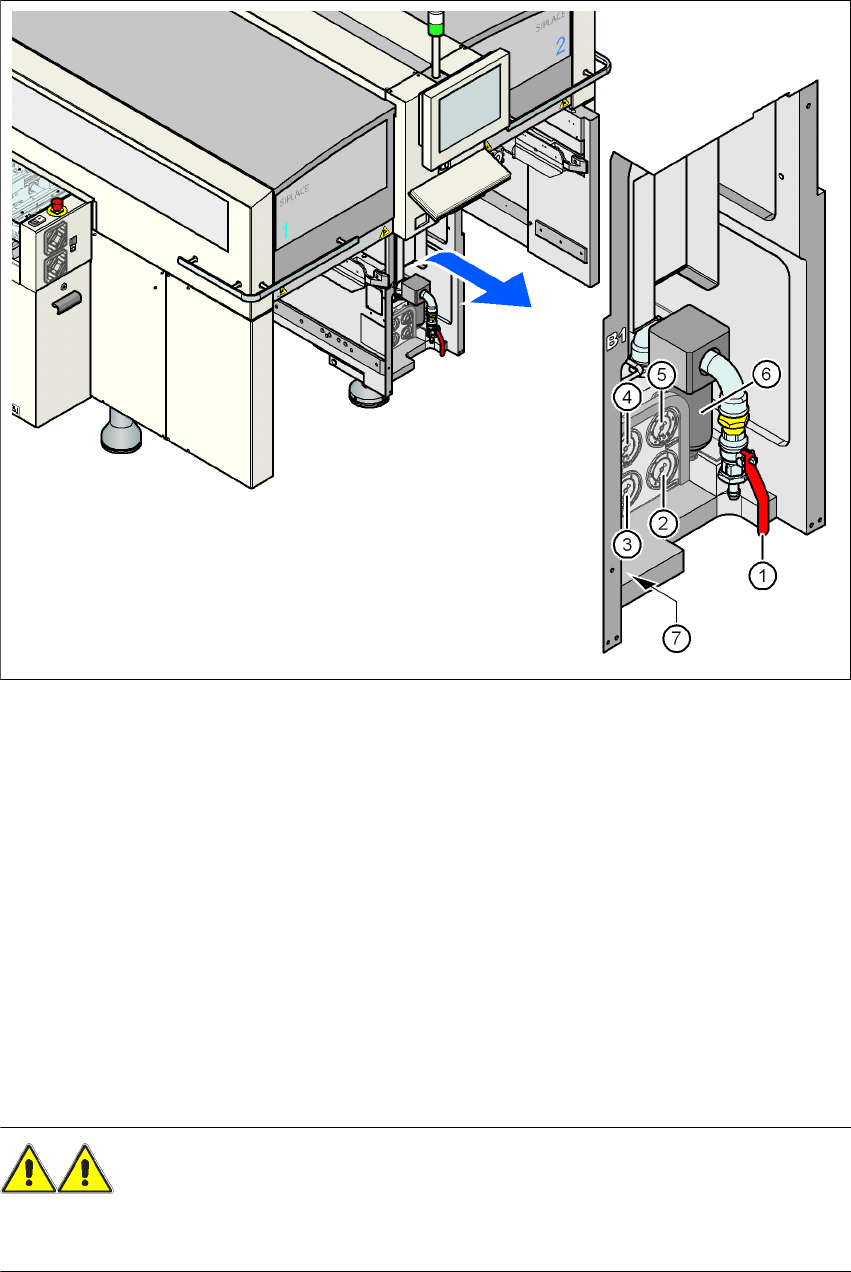

Kuva 2.8 - 1 Automaatilla oleva paineilmayksikkö
(1) Sulkuhana
(2) Manometri konekomponenttien syöttöpaineelle
Asetuspaine: 0,48 ± 0,025 MPa, 4,8 ± 0,25 bar (näyttöalue 0 - 0,6 MPa, 0 - 6 bar)
(3) Manometri portaalijakajan syöttöpaineelle
Asetuspaine: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (näyttöalue 0 - 0,6 MPa, 0 - 6 bar)
(4) Manometri Bulkcase-syöttömoduulien syöttöpaineelle
Asetuspaine: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (näyttöalue: 0 - 0,6 MPa, 0 - 6 bar)
(5) Manometri tulopaineelle
Asetuspaine: 0,5 - 1,0 MPa, 5 - 10 bar (näyttöalue: 0 - 1,0 MPa, 0 - 10 bar)
(6) paineilmasuodatin
(7) Kuusiokoloruuvi pneumatiikkapistoyksikön kiinnittämiseksi
VAROITUS
Älä milloinkaan irrota paineilmaletkuja, jotka ovat paineen alaisia. On olemassa loukkaantumis-
vaara! 2
Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 2.9 Automaatin energiatila pääkytkimen poiskytkemisen jälkeen
91
2.9 Automaatin energiatila pääkytkimen poiskytkemi-
sen jälkeen
2

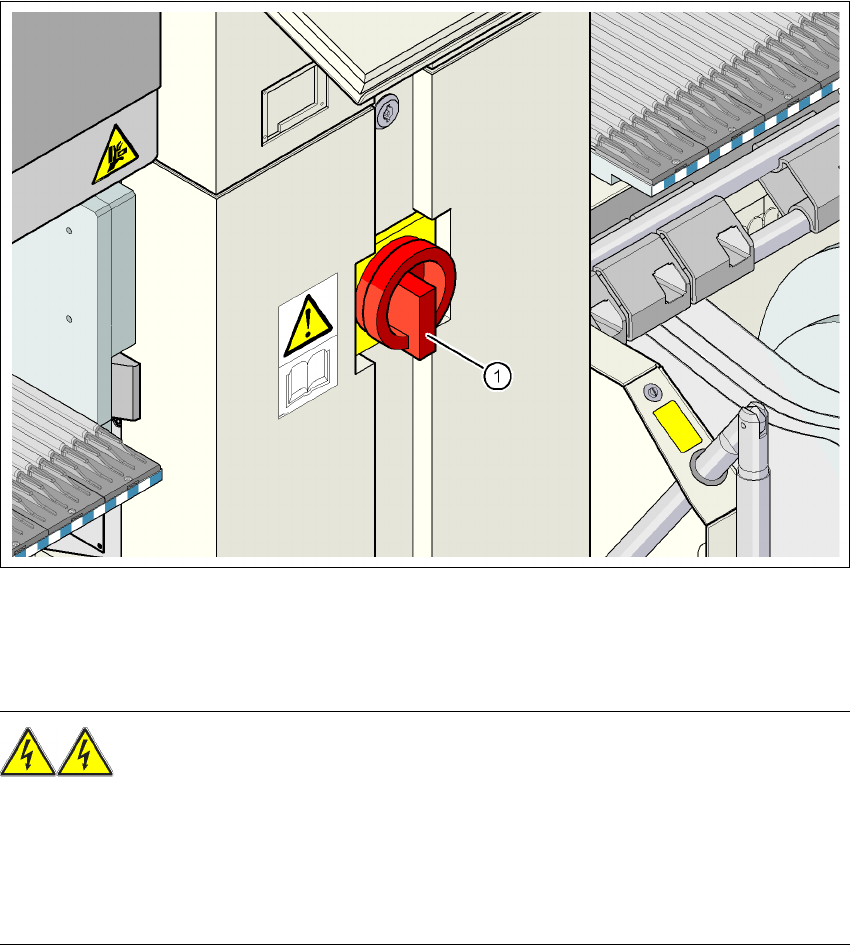

Kuva 2.9 - 1 Virransyötön sijainti automaatilla
2
VAROITUS
Automaattia syötetään 3 x 200 V~, 3 x 208 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ tai 3 x 415 V~
± 5 %, 50/60 Hz verkkojännitteellä. Tämän laitteiston osat johtavat sieltä hengenvaarallisia jän-
nitteitä - myöskin pääkytkimen ollessa poiskytkettynä. Asiaankuulumaton kanssakäynti tämän
automaatin kanssa voi siksi johtaa kuolemaan tai vakavaan ruumiinvammaan kuten myös mer-
kittävään esinevahinkoon. 2
→ Huomioi voimassaolevat onnettomuudentorjunta- ja DIN-määräykset (erityisesti DIN EN 60
204, osa 1).
→ Vain ammattitaitoinen tai koulutettu henkilöstö saa avata virtasyöttöpistoyksikön yllä olevan
kannen.
(1) Pääkytkin
2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
2.9 Automaatin energiatila pääkytkimen poiskytkemisen jälkeen Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
92
2.9.1 Pääkytkin kytketty pois päältä - Automaatti kytketty kiinni verkkoon
VAROITUS
Poiskytketystä pääkytkimestä huolimatta seuraavat komponentit vielä johtavat hengenvaarallisia
jännitteitä:
– Pääkytkimen Q1 kaapeliliitäntänavat L1, L2 ja L3 (katso kuva 2.9 - 2
, sivu 93)
– Huoltopistorasia X102 (katso kuva 2.9 - 2
, sivu 93)
– Varokeautomaatti F1 huoltopistorasiaa varten (katso kuva 2.9 - 2
, sivu 93)
– Verkkosuodatin Z1 (katso kuva 2.9 - 3
, sivu 94)
– Purkauskuristin L20 sulakkeilla F21, F22 ja F23 (katso kuva 2.9 - 3
, sivu 94)
– Liitäntäkenttä X100 verkkosyöttökaapelin liitäntää varten (katso kuva 2.9 - 3
, sivu 94)
– Kaikkien yksittäisjohtimien väri, jotka johtavat virtaa myös pääkytkimen ollessa pois kytketty-
nä, on ruskea.
