3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja 3.12 Komponenttivaunu SIPLACE HF Alkaen ohjelmi stoversiosta SR.605.xx Painos 07/2008 FI 232 3 Kuva 3.12 - 6 Paineilmasyöttö Bulkcase-syöttömoduuliin, komponenttiva…

Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot

Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.12 Komponenttivaunu SIPLACE HF

231

3.12.5.1 Nauharullan läpimitta riippuvuussuhteessa PL-kuljetuskorkeuden kanssa

3.12.6 Ulkoinen jännitelähde komponenttivaunuun SIPLACE HF

Artikkeli-nro. 00119781-xx Ulkoinen jännitelähde, komponenttivaunu D1/D2/D3/X

Jotta aikaväli varusteluvaihtoon voidaan pitää mahdollisimman pienenä, anna komponenttivaunut

varusteltavaksi etukäteen ulkoisella varusteluasemalla. Siellä voidaan tarkastaa toimintakäytön

esivalmistelemiseksi syöttömoduulitoiminnot ja -asetukset. Sitä varten on tarjolla ulkoinen virta-

lähde. Syöttökaapelin kautta komponenttivaunu varustetaan vaadittavalla käyttöjännitteellä ja pai-

neilmalla.

3.12.6.1 Tekniset tiedot

Toimituslaajuuteen kuuluu eurooppalaisen normin mukainen verkkokaapeli, US-normin mukainen

verkkokaapeli ja yhdyskaapeli jännitelähteen ja komponenttivaunun välille.

3.12.7 Paineilmasyöttö Bulkcase-syöttömoduuliin, komponenttivaunu SIPLACE

Artikkeli-nro. 00142335-xx Bulkcase-ilmanjakaja, komponenttivaunu SIPLACE HF/X/D3

Bulkcase- syöttömoduulia tarvitaan paineilman käyttöön. Valinnaisena tarjotaan sen tähden pai-

neilmasyöttöä Bulkcase-syöttömoduuliin.

Asennus on yksinkertainen. Ensin poistetaan laskuaukon tulppa (pos. 1) komponenttipöydän

(pos. 2) paineilmaliitännässä. Sen jälkeen paineilmasyöttö (pos. 3) kiinnitetään kahdella DIN 912,

M8x20 ruuvilla (pos. 4) komponenttipöytään (pos. 2). Paineilmasyötön takapuolella on kiinnikkeitä

(pos. 5). Ne kiinnittävät Bulkcase-syöttömoduulin komponenttipöytään ja huolehtivat moitteetto-

masta paineilmasyötöstä.

Optio –

Pidikkeellä 3. nauharullaa

varten

Komponenttivaunun PL-

kuljetuskorkeus

Nauharullan läpimitta Nauharullan läpimitta

830 mm 17" 15"

900 mm 19" 17"

930 mm 19" 17"

950 mm 19" 19"

Verkkojännite 230 V~ ± 5 %

120 V~ ± 5 %

Paineilmaliitäntä Maks. 1,0 MPa (10 bar)

Lähtöpaine Säädettävissä venttiilillä

3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja

3.12 Komponenttivaunu SIPLACE HF Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI

232

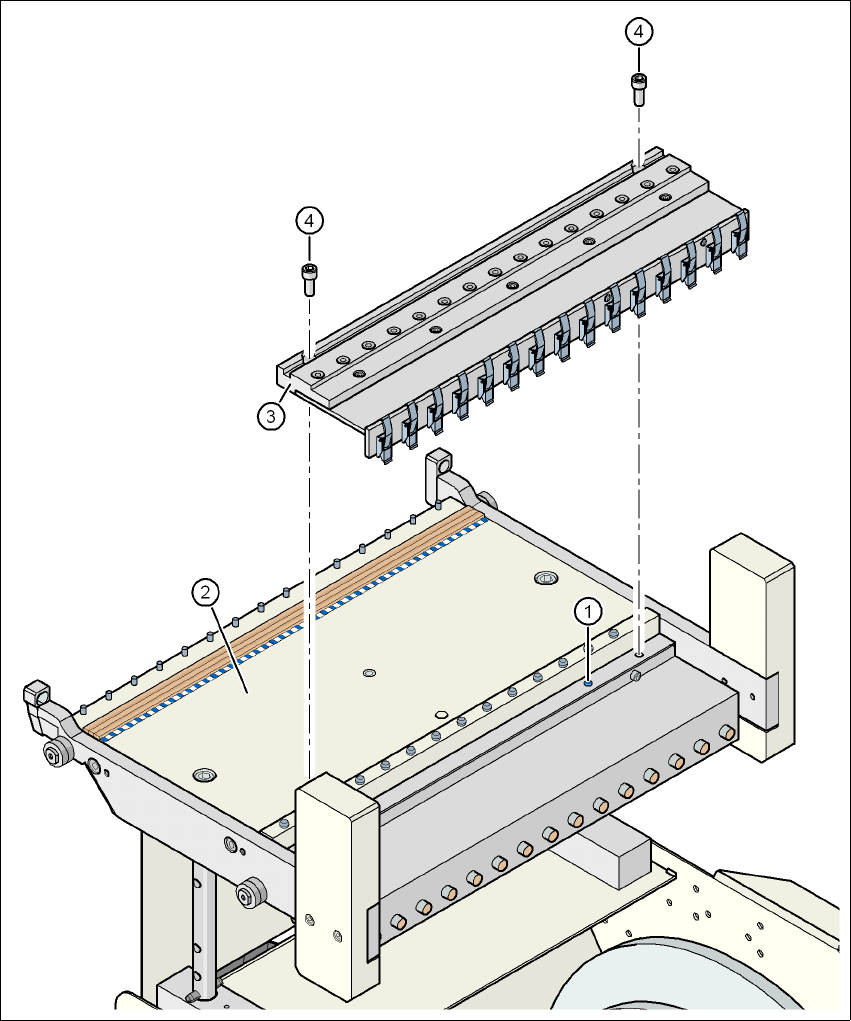

Kuva 3.12 - 6 Paineilmasyöttö Bulkcase-syöttömoduuliin, komponenttivaunu SIPLACE HF

(1) Laskuaukon tulppa komponenttipöydällä

(2) Komponenttipöytä

(3) Paineilmasyöttö Bulkcase-syöttömoduuliin

(4) DIN 912, M8x20 ruuvi

(5) Kiinnike

Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot

Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.12 Komponenttivaunu SIPLACE HF

233

3.12.8 Kiinnike keskimmäistä nauharullaa varten 3x8 mm S-syöttömoduulien

yhteydessä

Artikkeli-nro. 00119643-xx Sovitinlevy, komponenttivaunu HF/X/D3

Artikkeli-nro. 00141204-xx Nauharullapidike, syöttömoduuli 3x8 mm, V2

3x8 mm S -tyypin syöttömoduulit kuljettavat komponentteja kolmessa syöttömoduuliurassa nou-

toasemaan. Molempien ulkoisten urien nauharullat ovat jakolevyissä nauhakontissa. Keskimmäi-

nen nauharulla on järjestetty molempien nauharullien kautta ulkoiseen uraan.

Sen tähden keskimmäistä nauharullaa varten tarvitaan lisäksi:

– 1 adapterilevy nauharullapidikkeen nostamiseksi (pos. 1),

– molemmalle kahdelle syttömoduulille 1 nauharullanpidike (pos. 2) ja

– 1 lyhennetty ohjausrulla (pos. 3) nauharullapidikkeelle komponenttipöydän asetuspaikassa 1.

Adapterilevy on kiinnitetty neljällä sylinteriruuvilla komponenttivaunuun, nauharullapidikkeet pis-

tetään adapterilevyn neliöllisiin aukkoihin.

Kuva 3.12 - 7 Kiinnike keskimmäistä nauharullaa varten 3x8 mm S-syöttömoduulien yhteydessä

(1) Sovitinlevy

(2) Nauharullapidike

(3) Ohjausrulla, lyhennetty
