3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja 3.10 S-syöttömoduulit SIPLACE HF komponenttivaunulle Al kaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 204 3.10.8.14 Pitkittäistärykuljetin, tyyppi 3 Kuva 3.1…
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.10 S-syöttömoduulit SIPLACE HF komponenttivaunulle
203

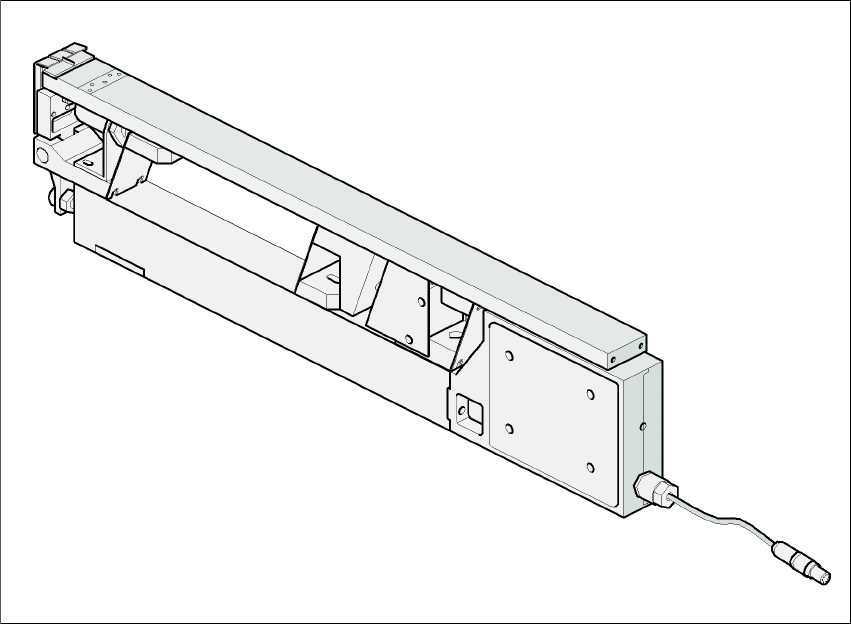

3.10.8.13 Nauhansyöttömoduuli 88 mm S
3
Kuva 3.10 - 13 Nauhansyöttömoduuli 88 mm S
3
Artikkelinumero 00141070-xx 3
Leveys 98,6 mm 3
Ratoja syöttömoduulissa 1 3
Varaa syöttömoduuliasetuspaikkoja 3,5 3
Syöttömoduulien enimmäismäärä 4 x 4 3
Komponenttivarasto 7"-keloissa n. 2.000 kpl 3
Syöttöaskelluspituus 4:stä 96 mm asti 4 mm-askelin 3
Nauhamateriaali taskunauha 3
Maks. komponenttikorkeus 14 mm 3
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.10 S-syöttömoduulit SIPLACE HF komponenttivaunulle Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
204

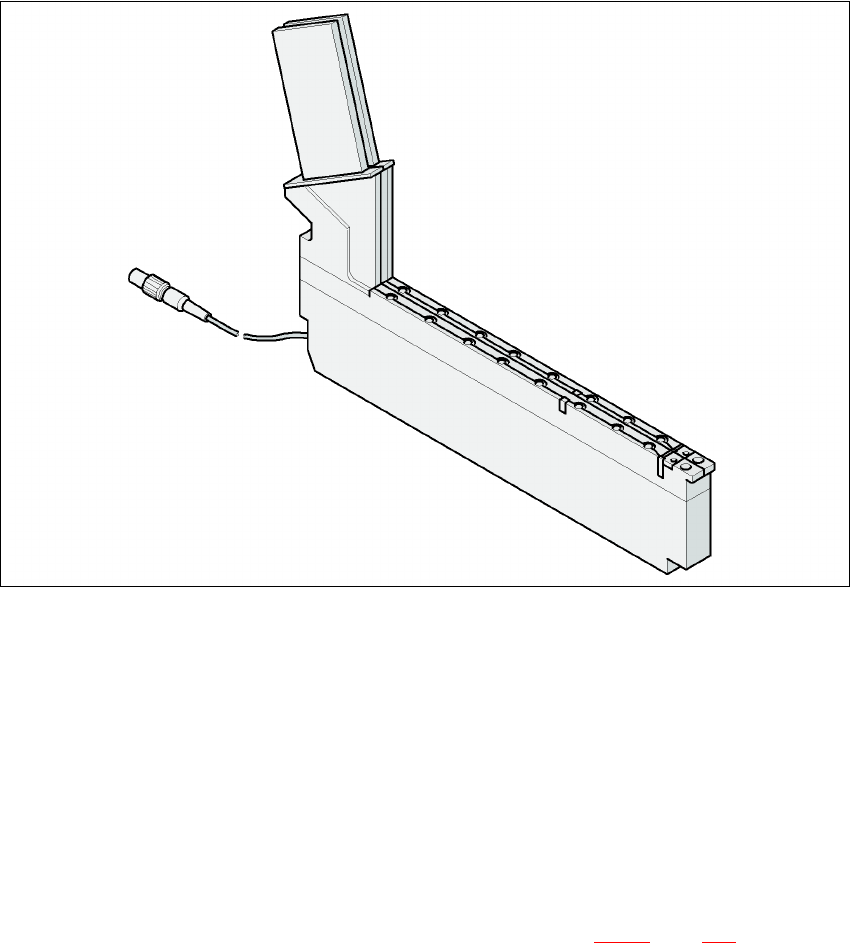

3.10.8.14 Pitkittäistärykuljetin, tyyppi 3
Kuva 3.10 - 14 Pitkittäistärykuljetin, tyyppi 3
Artikkelinumero 00142031-xx 3
Leveys 28 mm 3
Ratoja kuljettimessa 1, 2 tai 3 3
Varaa syöttömoduuliasetuspaikkoja 1 3
Syöttömoduulien enimmäismäärä 4 x 15 3
Komponenttivarasto Tankovarastosta riippuen enint. 150 kpl, 3
komponentin pituudesta riippuen 3
Yksityiskohtaiset tiedot tankovarastosta 9,5 mm leveys / 3 kpl 3
15 mm leveys / 2 kpl 3
> 15 mm leveys / 1 kpl 3
30 mm leveys / 1 kpl 3
Tärytysaika säädettävissä SIPLACE Pro avulla 400:sta yli
1.000 msek asti 3
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.10 S-syöttömoduulit SIPLACE HF komponenttivaunulle
205
3.10.8.15 Bulkcase-syöttömoduuli
3
Kuva 3.10 - 15 Bulkcase-syöttömoduuli
Artikkelinumero 00142318-xx 3
Leveys 30,6 mm 3
Ratoja syöttömoduulissa 2 3
Varaa syöttömoduuliasetuspaikkoja 1 3
Syöttömoduulien enimmäismäärä 4 x 15 3
Komponenttivarasto 50.000 kappaleeseen asti 3
Syöttökiskot 0402 / 0,5 mm korkeus Artikkeli-Nro. 00142320-xx 3
0603 / 0,80 mm korkeus Artikkeli-Nro. 00142322-xx 3
Tahtiaika < 60 ms 3
Paineilmansyöttö Bulkcase-syöttömoduuleille on kuvattu kohdassa 3.12.7
, sivu 231. 3
