Laitteen ollessa käynnissä olemassa on tosin vaara, että käyttäjän sormet voivat murskaan-
tua hänen viedessä kätensä sisäänmeno- tai ulostulopuolen aukkoihin.
– Firma ASYS toimittaa siksi valinnaisena kuljetinhihnaan sovitetun peitteen.
– Kun Shuttle on kytketty SIPLACE-automaattiin tai asennettu kahden SIPLACE-automaatin
väliin, myös täällä on käyttäjään kohdistuva murskaantumisvaara kuljetinhihnojen ollessa
käynnissä. Kun peiteluukku SIPLACE-automaatin sisäänmeno- tai ulostulopuolella on avattu,
käyttäjä voi viedä kätensä Shuttle:n sisään.
→ Kiinnitä Shuttle:n kansi mukana toimitetulla Eslon-kulmaprofiililla (katso pos. 3 kuvassa 6.22
- 1, sivu 466).
6.22.2 Kuvaus
SIPLACE X-Series Productivity Shuttle
a
käsittellee piirilevyjä jopa kolmelta tulevalta kuljetusuralta
jopa kolmelle lähtevälle kuljetusuralle. Yhdelle kuljetusuralle tuleva virtuaalinen piirilevy-hyöty oh-
jataan lähtevälle kuljetustaipaleelle. Piirilevyjen erottelutoiminto Shuttle:ssa on säädettävissä ja
syöttää SIPLACE-ladonta-automaateille yhdistettyjä piirilevyjä.
a) Katso käyttöohjetta SIPLACE X-Series Productivity Shuttle
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.23 Vision Teach Station Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
468
6.23 Vision Teach Station
Artikkeli-nro. 00119788-xx Vision Teach Station
6

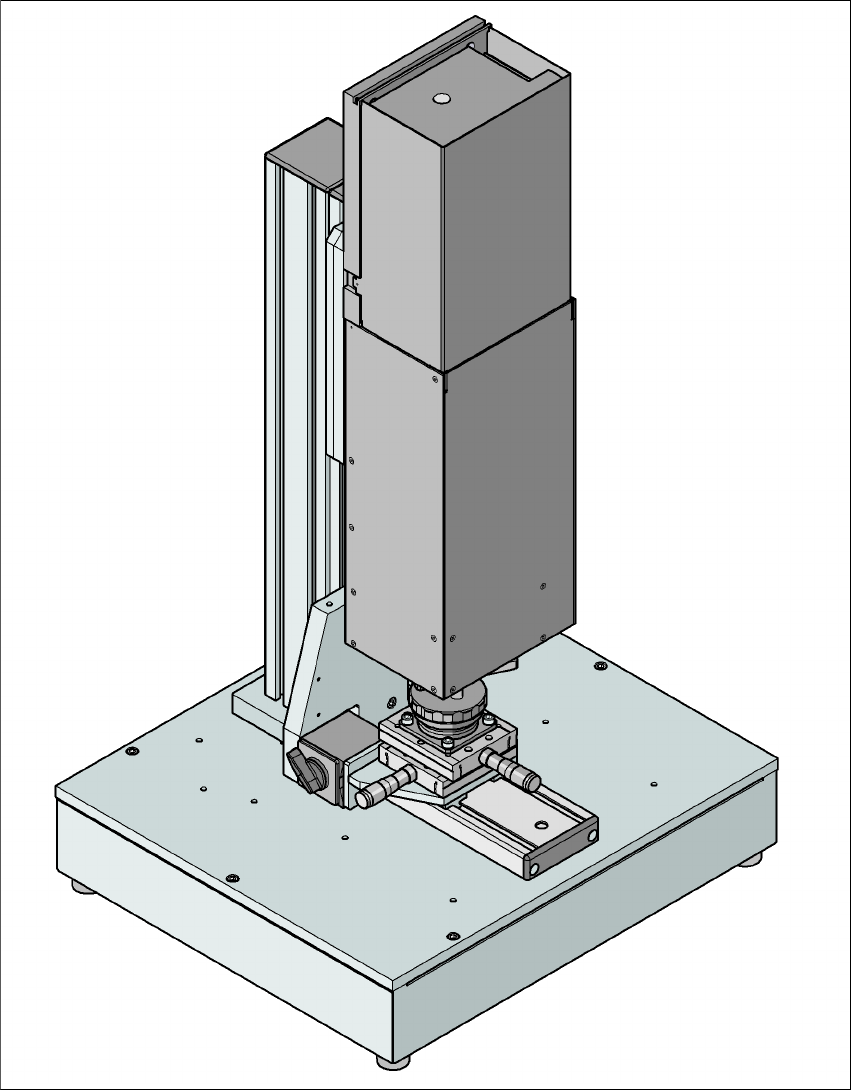

Kuva 6.23 - 1 Vision Teach Station varustetuna komponenttikameralla, tyyppi 33
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.23 Vision Teach Station
Painos 07/2008 FI
469
6.23.1 Kuvaus
Vision Teach Station on järjestelmä SIPLACE-ladonta-automaateissa käytettävien komponenttien
kotelonmuotokuvausten luomiseen ja testaamiseen.
Vision Teach Station koostuu olennaisilta osin seuraavista komponenteista:
– Perusmoduuli varustettuna elektroniikalla ja maks. 2 komponenttikameralla
– Minitorni-PC
Käyttöjärjestelmä WINDOWS XP 6
Kuvankäsittelyohjelmisto SIPLACE-Vision 6
Tietokanta-serveri SIPLACE Pro 6
Kamerarajapinnat: CAN-väylä -kortti ja kamera-väylä -kortti 6
Vision Teach Station:in avulla voidaan luoda ja testata kotelomuotokuvauksia tai suorittaa kompo-
nenttitarkastuksia ladonta-automaateista riippumatta.
Tehdyt kotelonmuotokuvaukset voidaan tallentaa Vision Teach Station:in SIPLACE Pro -tietokan-
taan ja siirtää ne sieltä tuotantojärjestelmän SIPLACE Pro -tietokantaan. Lisäksi Vision Teach Sta-
tion:iin on mahdollista ladata ladonta-automaattien Vision-näyttötulosteita ja analysoida niitä.
Ainoastaan komponenttien moninkertaismittaukset on enää tehtävä ladonta-automaatissa.
6.23.2 Edut
Tämän offline-järjestelmän suuri etu on siinä, että se on täysin riippumaton tuotantojärjestelmästä
eikä kotelonmuotokuvausten tekemiseen ja testaamiseen tarvitse enää käyttää tuotantojärjestel-
män resursseja. Täten kotelomuotojen kuvausten tekeminen ja testaaminen eivät enää aiheuta
tuotannonmenetyksiä. Tällä riippumattomalla järjestelmällä voidaan huomattavasti lyhentää uu-
sien tuotteiden tuotantoonottoaikoja.
