3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja 3.5 Ladontapää Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 130 3 Kuva 3.5 - 6 6-segmentti-Collect&Place-pää - toimintaryhmät osa 2 3 (1) Välijakajapi…
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.5 Ladontapää
129
3.5.3 6-segmentti-Collect&Place-pää suurnopeuksiseen IC-ladontaan
3
Kuva 3.5 - 5 6-segmentti-Collect&Place-pää - toimintaryhmät osa 1
(1) Tyhjiöntuottaja
(2) Pyörintäsema - DP-akseli
(3) Tähti 6 pinolilla - tähti-akseli
(4) Puhallusilmaventtiili
(5) Äänenvaimennin
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.5 Ladontapää Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
130
3

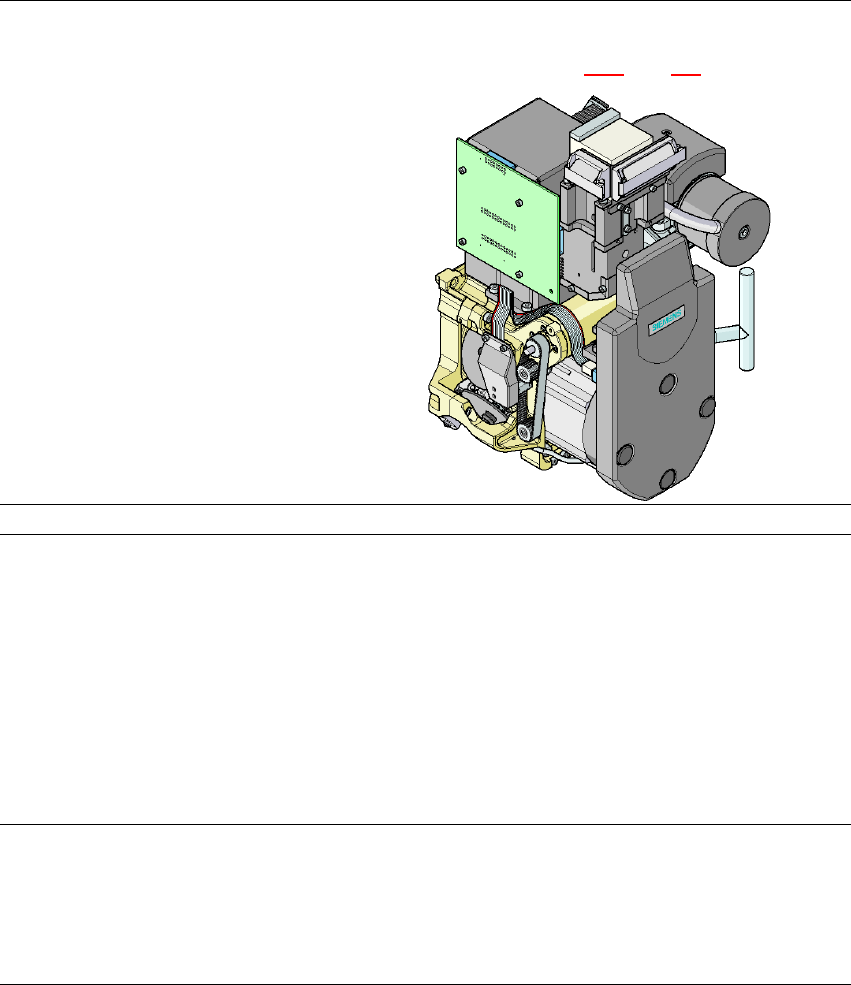

Kuva 3.5 - 6 6-segmentti-Collect&Place-pää - toimintaryhmät osa 2
3
(1) Välijakajapiirilevy, suojuksen alla
(2) Tähtikäyttö - DR-moottori
(3) Z-akselimoottori
(4) Venttiilikäyttölaite
(5) Komponentti-kamera C&P, tyyppi 29, 27 x 27, digitaalinen
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.5 Ladontapää
131
3.5.3.1 Kuvaus
6-segmentti-Collect&Place-pää toimii niinikään Collect&Place-periaatteella. Varustettuna suuren
erottelukyvyn omaavalla digitaalisella komponentti-kameralla 6-segmentti Collect&Place latoo
komponentteja, joide sivun pituus on maks. 27 mm, ei ainoastaan tarkasti, vaan myös erittäin no-
peasti. Sen käyttö kannattaa siksi suuremmalle osalle IC-piirejä valmiissa tuotteissa. Juuri
pääsovellutusalueella PLCC 44:stä QFP 208:aan johtaa se merkittävään tehonnousuun.
3.5.3.2 Tekniset tiedot
3
6-segmentti-Collect&Place-pää suuren orottelukyvyn omaa-
valla komponenttikameralla, tyyppi 29, 27 x 27, digitaalinen
(katso luku 3.8.5
, sivu 159)
Komponenttispektri
a
0201 27 x 27 mm² saakka
Komp-spesifikaatio
maks. korkeus
min. jalkarasteri
min. jalkaleveys
min. Ballrasteri
min. Ball-halkaisija
minimimitat
maks. mitat
maks. paino
8,5 mm
0,3 mm
0,15 mm
0,25 mm komponenteille 18 x 18 mm²
0,35 mm komponenteille 18 x 18 mm²
0,14 mm komponenteille 18 x 18 mm²
0,2 mm komponenteille 18 x 18 mm²
0,6 x 0,3 mm²
27 x 27 mm²
5 g
Ohjelmoitu voimaporrastus
1
2
3
4
5
Ohjelmoitu asetusvoima [N]
2,4 ± 0,5
2,4 ± 0,5
3 + 1
4 + 1
5 + 1
