5.6.4.3 Nauhan asettaminen X-syöttömoduuliin
5
Kuva 5.6 - 4 Komponenttinauhan laittaminen sisään
(1) Nauhanjohdekanavan sisäänmenoaukko
(2) Ohjauspaneeli
(3) Nauhanjohdekanavan ulostuloaukko
(4) Poimintaikkuna
(5) Poimintaikkunan kohotusvipu
5
→ Pidä nauhaa siten, että kuljetusreiät ovat kuljetussuuntaan katsottuna vasemmalla sivulla.
→ Työnnä nauhaa nauhanjohdekanavan sisäänmenoaukkoon (pos. 1 kuvassa 5.6 - 4
) ja edel-
leen, kunnes nauha tulee esiin nauhanulostuloaukosta (pos. 3 kuvassa 5.6 - 4
).
→ Vedä nauhaa ulos ylöspäin ja käännä nauhan yläpinnan peitefolio taaksepäin.
→ Työnnä nauhanpää poimintaikkunan alle (pos. 2 kuvassa 5.6 - 5
) ja edelleen, kunnes nauha
osuu hammaspyörään.
5 Käyttöhenkilöstön tehtävät Käyttöohje SIPLACE X-sarja
5.6 Syöttömoduulien varustaminen Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
344
5

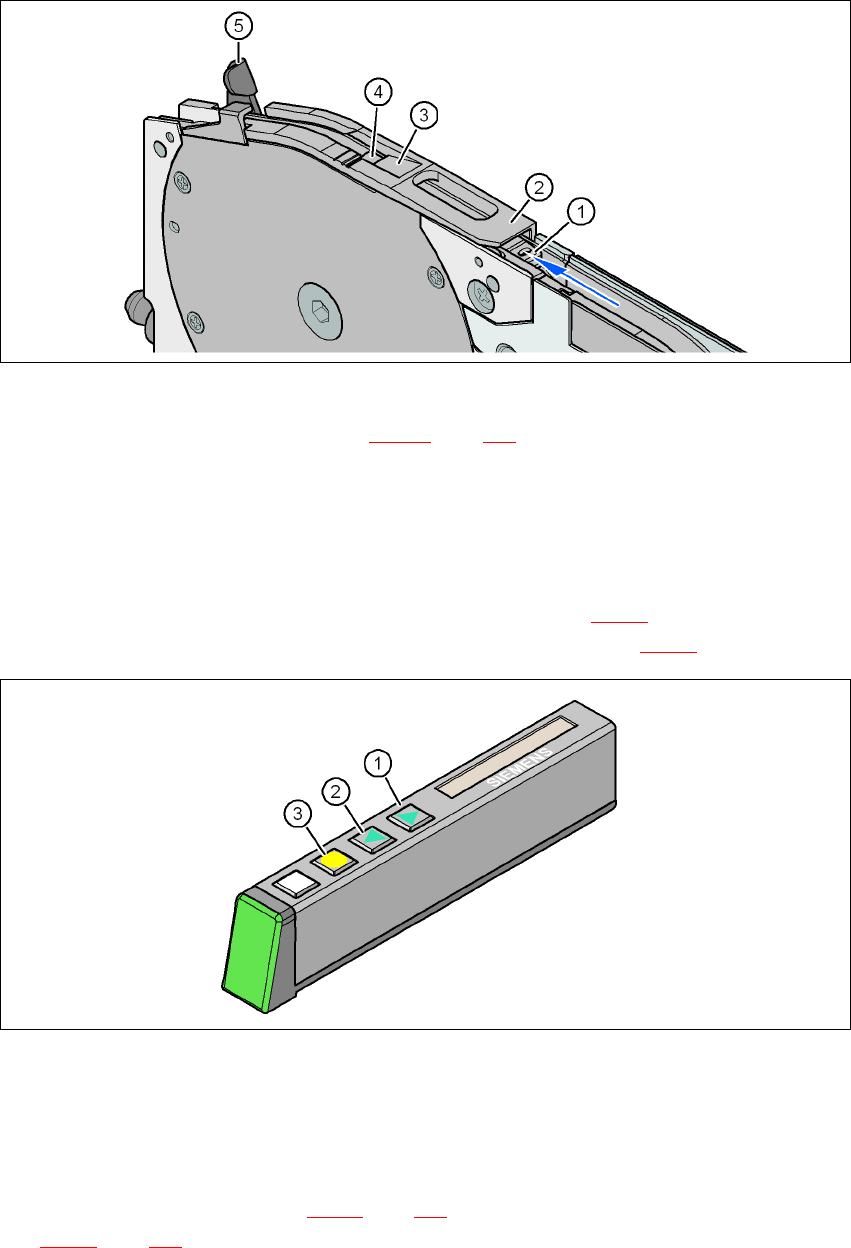

Kuva 5.6 - 5 Nauhansyötömoduulin poimintaikkuna
(1) Nauhatuki, poistettavissa (katso luku 5.6.4.4, sivu 346)
(2) Poimintaikkuna
(3) Peitefolion poisvetokulma
(4) Komponenttien poiminta-alue
(5) Vipu poimintaikkunan kohottamiseen ja lukitsemiseen
→ Paina ohjauspaneelin painiketta ETEENPÄIN (pos. 1 kuvassa 5.6 - 6
) siksi, kunnes peitefo-
lion taittokohta on komponenttien poiminta-alueella (pos. 4 kuvassa 5.6 - 5
).
5
Kuva 5.6 - 6 Syöttömoduulin ohjauspaneeli
(1) Painike ETEENPÄIN nauha kuljettamiseen eteenpäin
(2) Painike TAAKSEPÄIN nauhan kuljettamiseen taaksepäin
(3) Painike FOLIO peitefolion kiristämiseen
→ Työnnä vipua (pos. 5 kuvassa 5.6 - 5
, sivu 344) eteenpäin, poimintaikkunan (pos. 2 kuvassa
5.6 - 5
, sivu 344) kohottamiseksi ensimmäiseen lukituskohtaan.
Käyttöohje SIPLACE X-sarja 5 Käyttöhenkilöstön tehtävät
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 5.6 Syöttömoduulien varustaminen
345
→ Vedä peitefoliota poimintaikkunan sivustaa pitkin eteenpäin ja sitten poimintaikkunan alta
ulos.
→ Käännä peitefolio taaksepäin, kunnes se on vasten poisvetokulmaa (pos. 3 kuvassa 5.6 - 5
,
sivu 344
).
OHJE 5
Laske poimintaikkuna alas vasta kun peitefolio on poisvetokulmaa vasten.
→ Loksauta vipu (pos. 5 kuvassa 5.6 - 5
, sivu 344) takaisin poimintaikkunan laskemiseksi alas.
→ Johda peitefolio peitefoliokeinuvivun (pos. 2 kuvassa 5.6 - 7
) ylitse ja edelleen folionpakka-
uspyörille (pos. 1 kuvassa 5.6 - 7
).
5
Kuva 5.6 - 7 Peitefolion vienti peitefolionpakkauspyörille
(1) Peitefolionpakkauspyörät
(2) Peitefolio
5
→ Paina ohjauspaneelin painiketta FOLIO (pos. 3 kuvassa 5.6 - 6, sivu 344) niin pitkään, että
peitefolio on kireällä. Peitefoliokeinuvipu taipuu alas ja pysäyttää käyttömoottorin.
→ Leikkaa nauha poikki syöttömoduulin etureunan tasalta.
