00195732-01_UM_X-Serie_SR605_FI.pdf - 第72页
2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja 2.5 Turvallisuusohjeita automaatin käyttöön Alka en ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 72 2.5.1 1 X-syöttömoduulien korkeat lämpötilat jatk uvassa käytössä 2 K…
Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 2.5 Turvallisuusohjeita automaatin käyttöön
71
2.5.10 C&P20A-ladontapään korkeat lämpötilat jatkuvassa käytössä
2
Kuva 2.5 - 6 C&P20A-pään korkeat lämpötilat jatkuvassa käytössä
(1) Lämpötila-ohjekilpi, artikkeli-nro. 03031926-01
(2) Tähtimoottorin kotelo
(3) Kahva
VARO
KORKEITA LÄMPÖTILOJA 2
Tähtimoottorin kotelo ja ladontapään kahva voivat, jatkuvassa käytössä ympäristön lämpötilan
ollessa yli 22°C, saavuttaa korkeita pintalämpötiloja. Ole varovainen osia koskettaessasi.
2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
2.5 Turvallisuusohjeita automaatin käyttöön Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
72
2.5.11 X-syöttömoduulien korkeat lämpötilat jatkuvassa käytössä
2

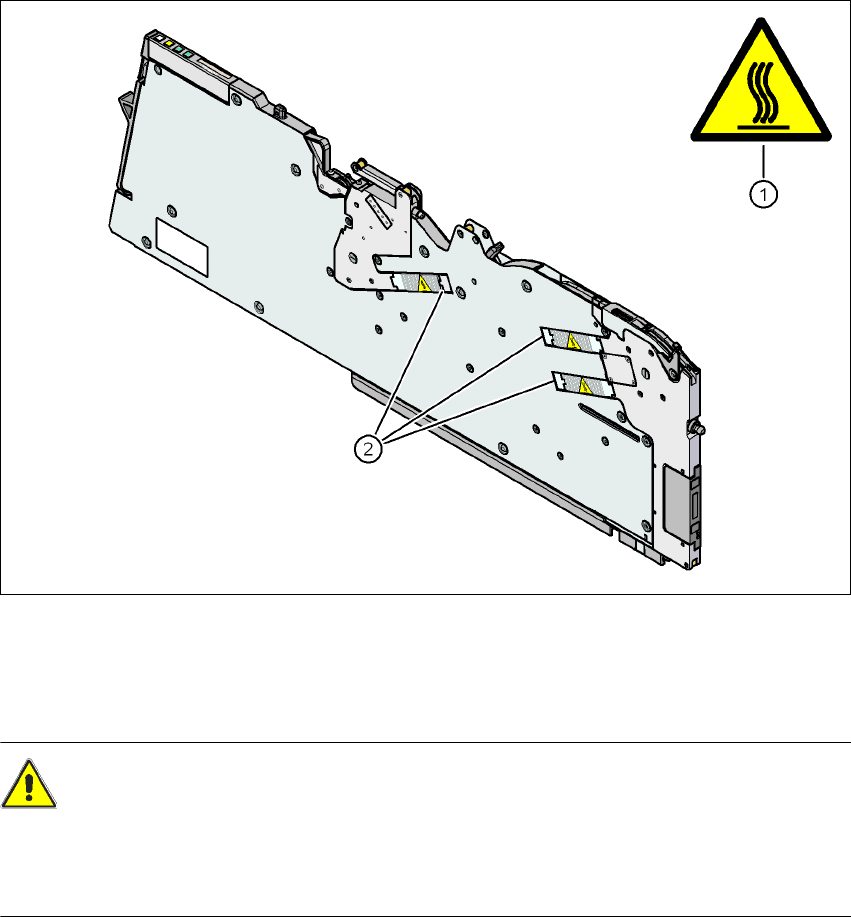

Kuva 2.5 - 7 X-syöttömoduulien korkeat lämpötilat jatkuvassa käytössä
(1) Lämpötila-ohjekilpi, artikkeli-nro. 03031926-01
(2) Askelmoottori
VARO
KORKEITA LÄMPÖTILOJA 2
Askelmoottorit voivat jatkuvassa käytössä ja ympäristön lämpötilan ollessa yli 22°C saavuttaa
korkeita pintalämpötiloja. Ole varovainen moottoreita koskettaessasi.
Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 2.6 Turvallisuuslaitteet
73
2.6 Turvallisuuslaitteet
2.6.1 Suojakannet
2
Kuva 2.6 - 1 Suojakannet
(1) Suojakansi, lyhyt
(2) Suojakansi, pitkä
(3) Syöttöhihnan kansi ja kosketusssuoja
(4) Ulostulohihnan kansi ja kosketussuoja
2
Portaalien kulkualue on katettu kahdella ylöspäin kallistettavalla suojakannella (pos. 1 ja 2). Sivu-
levyjen tulee estää pääsyn sivusta päin automaatin sisätilaan. Molemmat peitekannet (pos. 3 ja
