Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.7 PL-kuljetinjärjestelmä 143 3.7 PL-kuljetinjärjestelmä Normaalisti automaatti on varustettu PL- yksinkert …
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.6 Portaalijärjestelmä Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
142
Y-akseli muodostuu olennaisilta osiltaan seuraavista päärakenneryhmistä:
– Y-lineaarimoottori (primääriosa) (1)
– Kestomagneetti (Y-lineaarimoottorin sekundääriosa) (2)
– Lineaarinen tien mittausjärjestelmä (3)
– Johdejärjestelmä (4)
– Kaapelihinausköysi (5)
Y-akselia käyttää lineaarimoottori. Käytön toisio-osa muodostuu kestomagneeteista ja ne on
asennettu koneen reunoille. Ensiosa on kiinnitetty ruuvilla portaaliin.
3.6.5 Y-akselin tekniset tiedot
3
Käyttö Suora, lineaarimoottori
Maks. nopeus 2,5 m/sek
Siirtomatka 1430 mm
Tien mittausjärjestelmä Lineaarinen metalliasteikko
Asteikon pituus 1850 mm
Erotuskyky 1 μm
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.7 PL-kuljetinjärjestelmä
143
3.7 PL-kuljetinjärjestelmä
Normaalisti automaatti on varustettu PL-yksinkertaisella kuljettimella. PL-kaksoiskuljetus on toimi-
tettavissa tehtaasta vaihtoehtoisena (katso kappale 3.7.6
, sivu 150). Tarpeen mukaan voidaan va-
lita PL-kuljetuksen vasen tai oikea puoli kiinteäksi kuljetinpuoleksi.
Tasavirtamoottorit käyttävät kuljetinhihnoja. Jokaista työstämisaluetta varten on saatavilla nosto-
pöytä piirilevyjen kiinnittämiseksi. PL-kuljetuksen leveys voidaan joko asettaa käyttöliittymän
kanssa tai esiasettaa ladontaohjelmassa.
3.7.1 Rakenne
3.7.1.1 PL-yksittäiskuljetuksen rakenne
3
Kuva 3.7 - 1 PL-yksittäiskuljetuksen rakenne
(1) Tulokuljetin (2) Ladontakuljetin 1
(3) Välikuljetin (4) Ladontakuljetin 2
(5) Lähtökuljetin (6) Nostopöytä 1
(7) Nostopöytä 2 (8) Asennuskaukalo
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.7 PL-kuljetinjärjestelmä Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
144
3.7.1.2 PL-kaksoiskuljetuksen rakenne
Joustavassa kaksoiskuljetuksessa on kaksi sähköisesti ja mekaanisesti toisistaan riippumatonta
kuljetinrataa.
3

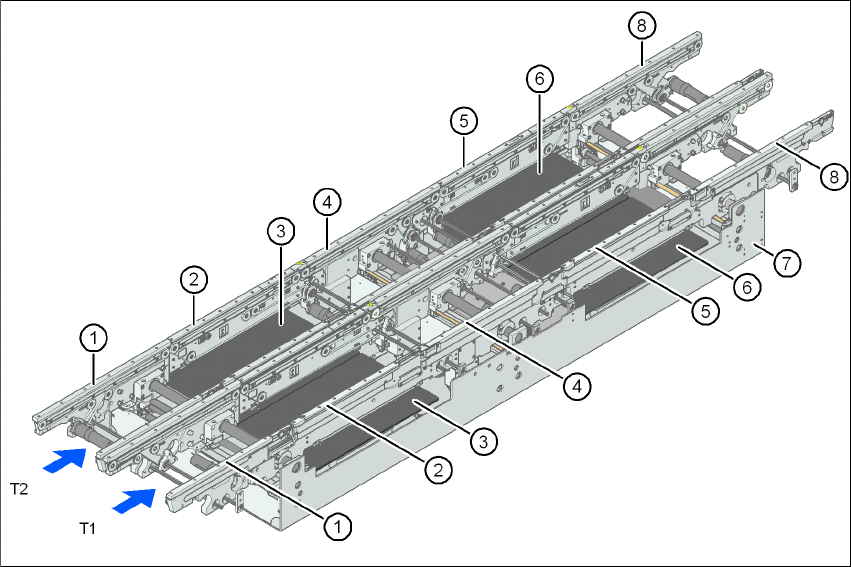

Kuva 3.7 - 2 PL-kaksoiskuljetuksen rakenne
(1) Tulokuljetin
(2) Ladontakuljetin 1
(3) Nostopöytä 1
(4) Välikuljetin
(5) Ladontakuljetin 2
(6) Nostopöytä 2
(7) Asennuskaukalo
(8) Lähtökuljetin
T1 Kuljetusrata 1
T2 Kuljetusrata 2
3.7.2 Kuvaus
Piirilevy kiinnitetään alapuolelta ladontaa varten. Piirilevyn yläpinnan ja ladontapään välinen etäi-
syys pysyy siksi jokaiselle piirilevylle muuttumattomana eikä se riipu piirilevyn paksuudesta. Siitä
