2.2.4.1 Varoituskyltti W virransyötössä
Kuva 2.2 - 10 Varoituskyltti W virransyötössä
2
Pos. W kuvassa 2.2 - 10, sivu 54 (lukumäärä virransyöttöä kohti: 8) katso myös kuva 2.2 - 11,
sivu 55
.
Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 2.2 Varoituskyltit
55
2.2.4.2 Varoituskyltti W servovahvistimen virransyötön kannessa

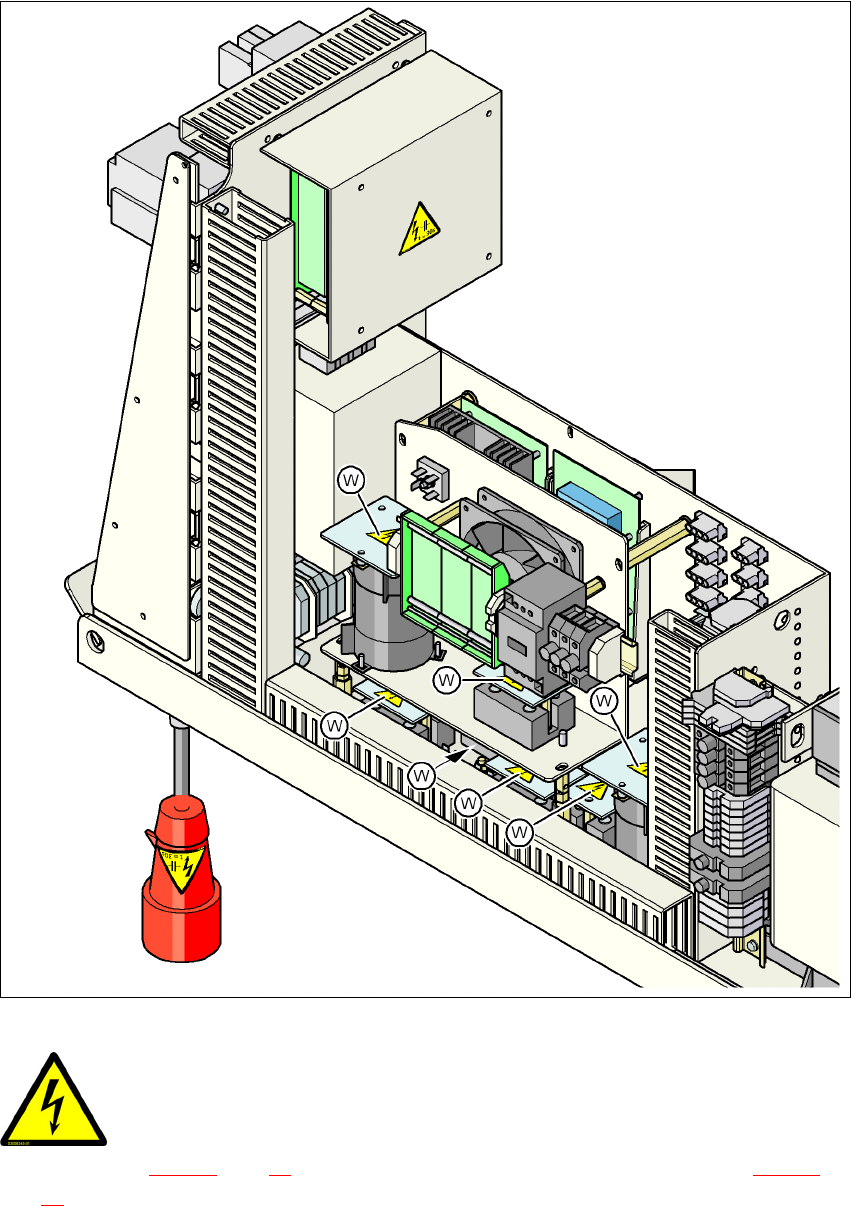

Kuva 2.2 - 11 Varoituskyltti W servovahvistimen virransyötön kannessa
2
Pos. W kuvassa 2.2 - 11, sivu 55 (lukumäärä virransyöttöä kohti: 8) katso myös kuva 2.2 - 10,
sivu 54
.
2.2.4.3 Varoituskyltti W207
2
2
2
VERKKOJÄNNITE!
Kytke pääkytkin pois päältä ja odota 30 sekuntia, kunnes kon-
densaattorit ovat purkautuneet.
NAFTA-alue: RISK OF ELECTRIC SHOCK OR BURN!
2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
2.2 Varoituskyltit Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
56

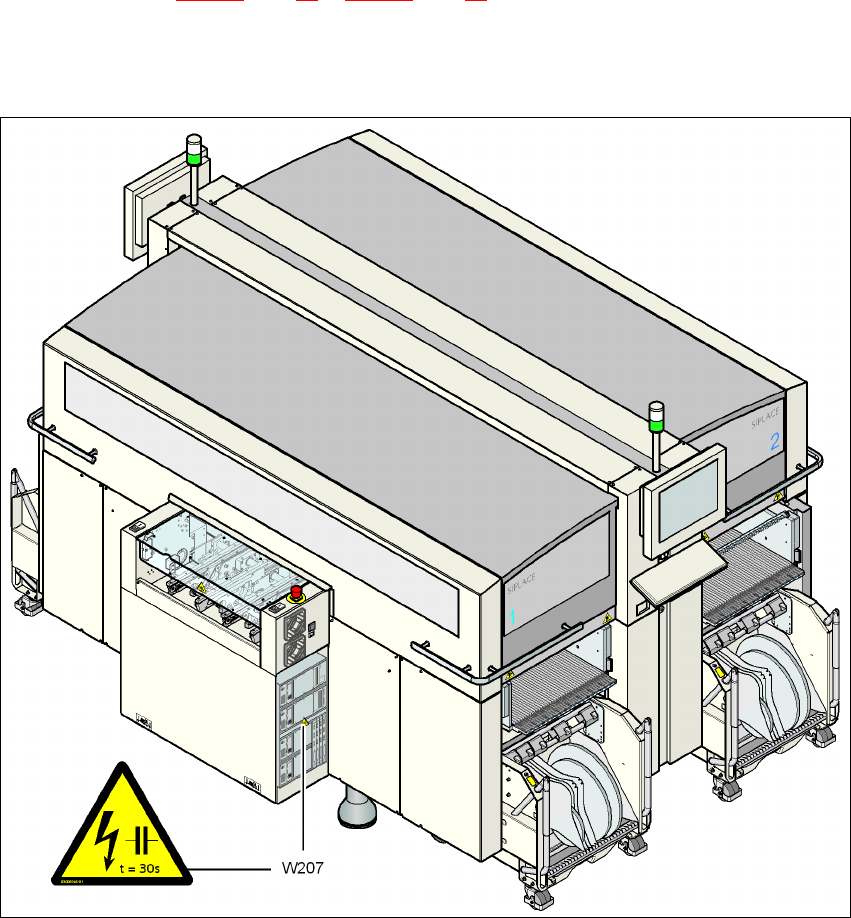

Pos. W207 kuvissa 2.2 - 12, sivu 56 ja 2.2 - 13, sivu 57, artikkeli-nro. 03009346-01
(lukumäärä automaattie kohden: 2 X2:ssa, 3 X3/X4:ssä)
2.2.4.4 Varoituskyltti W207 akselipistoyksiköllä
2
Kuva 2.2 - 12 Varoituskyltti W207 akselipistoyksikön makrolonkiekolla
Pos. W207, artikkeli-nro. 03009346-01
