00195732-01_UM_X-Serie_SR605_FI.pdf - 第363页

Käyttöohje SIPLACE X-sarja 5 Käyttöhenkilöstön tehtävät Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 5.11 Komponenttivaunun telakointi tai irrottaminen 363 5.1 1.5 Sisäänajoeste X-sarjan ko mponenttivaunuille S…

5 Käyttöhenkilöstön tehtävät Käyttöohje SIPLACE X-sarja

5.11 Komponenttivaunun telakointi tai irrottaminen Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI

362

Kuva 5.11 - 4 Komponenttivaunu, X-sarja - kahvojen kääntäminen alaspäin

(1) Työnnä suojus ylöspäin

(2) Käännä kahvat alaspäin

Käyttöohje SIPLACE X-sarja 5 Käyttöhenkilöstön tehtävät

Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 5.11 Komponenttivaunun telakointi tai irrottaminen

363

5.11.5 Sisäänajoeste X-sarjan komponenttivaunuille SIPLACE HF:n

komponenttivaunun sisäänvetolaitteessa

Sisäänajoesteen avulla estetään X-sarjan komponenttivaunun ajaminen SIPLACE HF kompo-

nenttivaunun sisäänvetolaitteeseen (pos. 2 kuvassa 5.11 - 5

, sivu 363).

VAROITUS 5

Ilman tätä sisäänajoestettä on olemassa vaara, että työnnettäessä vahingossa X-sarjan kompo-

nenttivaunua SIPLACE HF komponenttivaunun sisäänvetolaitteeseen se vahingoittuisi.

SIPLACE HF komponenttivaunun ajaminen X-syöttömoduulien komponenttivaunun sisäänveto-

laitteeseen ei ole rakenteellisesti mahdollista.

Jos sisäänajoeste puuttuu, on se ehdottomasti jälkiasennettava. Jälkiasennus on kuvattu artikkeli-

nro. 00194621-xx ohjelehtisessä.

Kuva 5.11 - 5 Sisäänajoeste X-sarjan komponenttivaunuille SIPLACE HF:n komponenttivaunun sisäänvetolaitteessa

(1) Komponenttivaunun sisäänvetolaitteisto, SIPLACE HF

(2) Sisäänajoeste, artikkeli-nro. 03038865S01

5 Käyttöhenkilöstön tehtävät Käyttöohje SIPLACE X-sarja

5.11 Komponenttivaunun telakointi tai irrottaminen Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI

364

5.11.6 Komponenttivaunun HF telakointi

VAROVASTI 5

SIPLACE X-sarjan (kuva 5.11 - 3

, sivu 360) ja SIPLACE HF (kuva 5.11 - 6) komponenttivaunuilla

on erilaiset sisäänvetolaitteet. Jokaisen komponenttivaunun saa telakoida vain sitä varten varat-

tuun sisäänvetolaitteeseen.

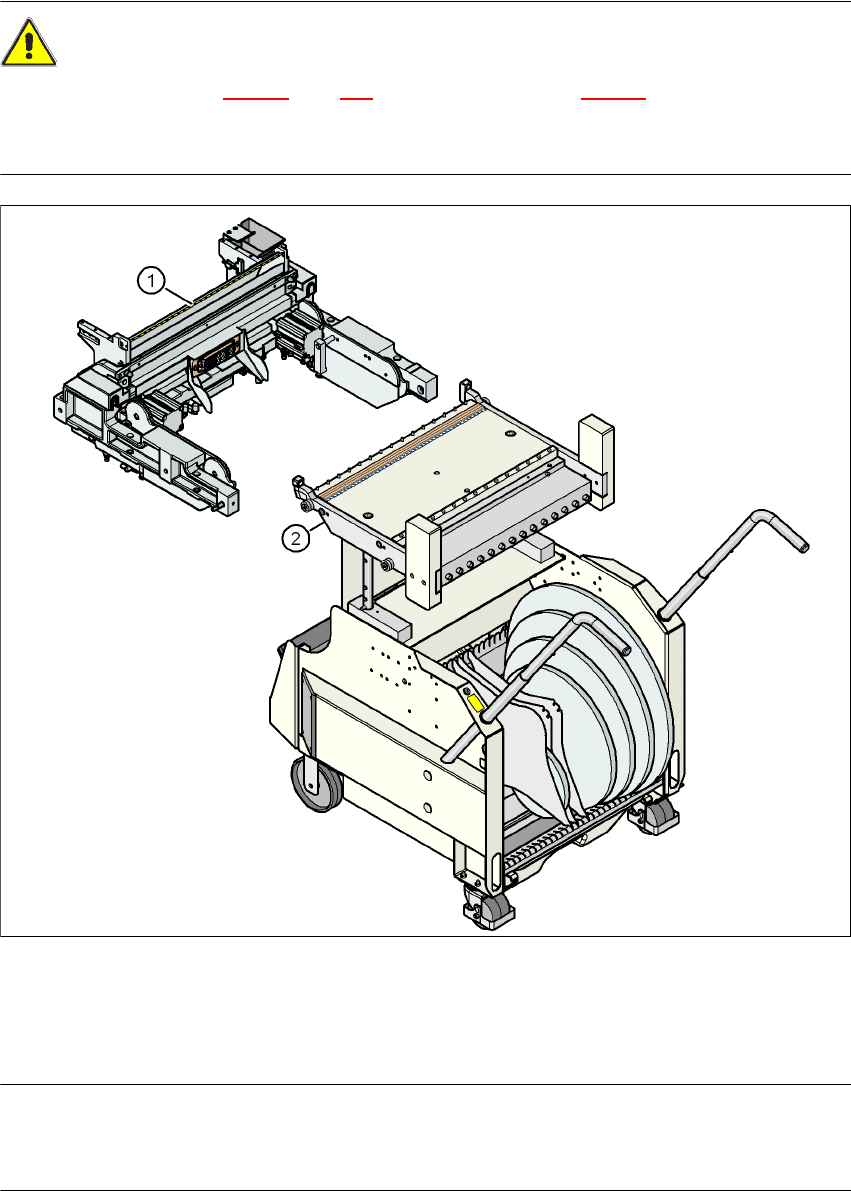

Kuva 5.11 - 6 Komponenttivaunu ja komponenttivaunutulo, SIPLACE HF

(1) Komponenttivaunun sisäänvetolaitteisto, SIPLACE HF

(2) Komponenttivaunu, SIPLACE HF

OHJE 5

Leikkaa nauhat S-syöttömoduulien etureunassa 1 cm pituisiksi, ennen kuin telakoit HF-sarjan

komponenttivaunun.
