4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.1 Kuljetus ja toimitukokoonpano Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
238
4.1.2 Toimituksen tarkastus
→ Säilytä automaattia pakkauksessaan, kunnes se on saavuttanut asennuspaikan lämpötilan.
Muuten on olemassa kondenssiveden muodostumisvaara.
→ Tarkasta toimitus mahdollisten vaurioiden varalta.
→ Tarkasta iskuanturit.
→ Pura automaatti ja varusteet pakkauksistaa ja tarkasta toimituksen täydellisyys (referenssi-
toimitusluettelo).
→ Kirjaa tarkastuksen tulokset Asennusraporttiin / Vastaanottoprotokollaan.
4.1.3 Toimituskokoonpano
Toimituksessa automaatti on kokoonpantu seuraavasti:
– Lisärakenne PL-ulostulopuoli (pos. 1 kuvassa 4.1 - 2
, sivu 239) on irrotettu peruskoneesta.
– Akselin ohjauskortti (pos. 2 kuvassa 4.1 - 2
, sivu 239) PL-ulostulopuolen lisärakenteessa on
irrotettu ja asetettu kuljetustyynylle. Kaikki kaapelit ovat liitettynä akselin ohjauskorttiin.
– Yksittäiskuljettimen kuljetinleveys on asetettu 210 mm leveydelle. Kaksoikuljettimessa kulje-
tin 1:n leveys 100 mm ja kuljetin 2:n leveys on 210 mm. Tällä leveydenasetuksella on merki-
tystä automaatin hienovirykseen.
Lisäksi kaksoiskuljettimessa ovat kuljetinmoottorin sähköiset pistoliittimet ja vasemman kul-
jettimen valokenno helposti saatavilla ja jää vielä riittävästi tilaa ulostulokuljettimen asentami-
seen.
– Yksittäis- ja kaksoiskuljettimen ulostulokuljettimet (pos. 4 kuvassa 4.1 - 2
, sivu 239) ovat irro-
tettuina. Sähköiset kuljetusmoottoreiden ja valoilmaisimien kaapeliliitännät ovat irrotettuja.
– Kummatkin näppäimistöt (pos. 6 kuvassa 4.1 - 2
, sivu 239) ovat poistettuina.
– Näppäimistöjen kannatustasot (pos. 5 kuvassa 4.1 - 2
, sivu 239) ovat irrotettuina.
– Molemmat monitorit (pos. 7 kuvassa 4.1 - 2
, sivu 239) ovat poistettuina.
– Molemmat merkkilamput (pos. 8 kuvassa 4.1 - 2
, sivu 239) ovat poistettuina.
– Kaikki portaaliakselit on kiinnitetty kuljetusvarmistuksilla.
Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 4.1 Kuljetus ja toimitukokoonpano
239
4

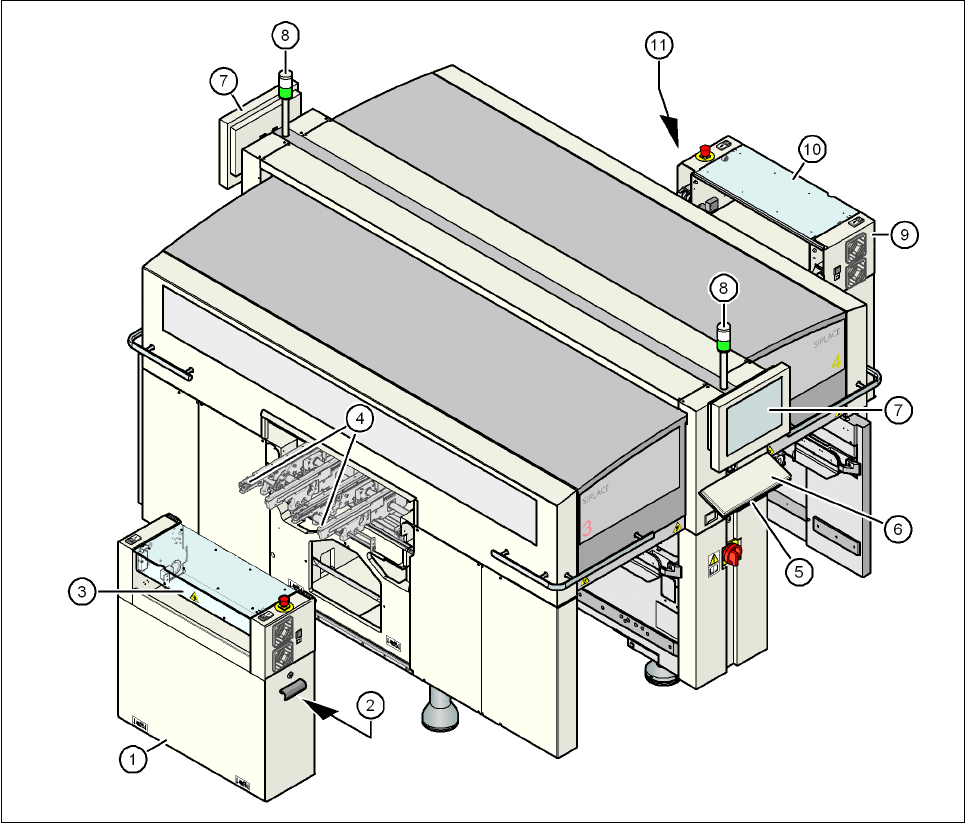

Kuva 4.1 - 2 Automaatin toimituskokoonpano
(1) Kiinnityssarja PL-lähtöpuolella - toimitettaessa irrotettuna
(2) Akselin ohjauskortti PL-ulostulopuolella - X4: portaalit 2 ja 3, X3: portaali 3, X2: portaalit 1 ja 3
(3) Kuljetinsuojus
(4) Lähtökuljetus
(5) Näppäimistön kannatuslevy
(6) Näppäimistö
(7) Monitori
(8) Merkkilamppu
(9) Box-PC-yksikkö PL-tulopuolella
(10) Kiinnityssarja PL-tulopuolella - voidaan tarvittaessa irrottaa
(11) Akselin ohjauskortti PL-sisäämenopuolella - X4 ja X3: portaalit 1 ja 4
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.1 Kuljetus ja toimitukokoonpano Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
240
4.1.4 Automaatin kuljettaminen kuljetuslaatikossa
4.1.4.1 Palvelutarjous
Siemens tarjoaa palveluna X-sarjan automaatin täydellisen integroimisen tuotantolinjaan. Know-
hown ja saatavilla olevien työkalujen ja apuvälineiden perusteella on mahdollista suorittaa asen-
taminen optimaalisesti. Edellytys sille kuitenkin on, että edelläselvitetyt välttämättömät infrastruk-
tuuritoimenpiteet tuotantolaitoksellanne on suoritettu.
Ota huomioon, että automaatin varmin kuljetus on aina kuljetus kuljetuslaatikossa tai vähintään
kuormalavalla. Vältät siten vakavia vaurioita automaatilla, jos esimerkiksi koneen jalat törmäävät
esteisiin.
4.1.4.2 Turvallisuusohjeita
VAROITUS 4
– Noudata voimassa olevia painavien kuormien kuljetusta koskevia onnettomuudentorjunta-
määräyksiä.
– Jos et käytä automaatin kuljetukseen osassa 4.1.4.3
, sivu 240 määritettyä haarukkatrukkia,
otat riskin, että kone kaatuu.
– Pidä varsinkin erityisjalkineita, jotta minimoit jalkojesi ruhjoutumisvaaran.
4.1.4.3 Kuljetusvälineet
Käytä kuljetuslavalla tai puulaatikossa olevan automaatin automaatin kuljettamiseen haarukkat-
rukkia, jolla on seuraavat ominaisuudet.
Haarukkapituus min. 1800 mm
Kantavuus min. 6000 kg
Väli haarukkaetäisyys min. 350 mm 4
