Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.9 X-syöttömoduuleja SIPLACE X-sarjan komponenttivaunua varten 173 3.9.2.6 Nauhansyöttömoduuli 44 mm X 3 Kuv…
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.9 X-syöttömoduuleja SIPLACE X-sarjan komponenttivaunua varten Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
172
3.9.2.5 Nauhansyöttömoduuli 32 mm X
3

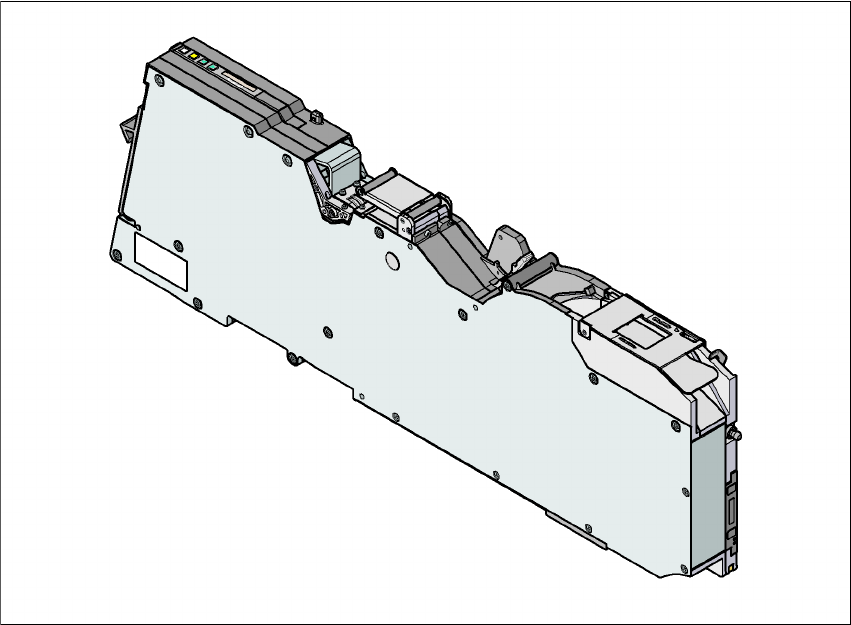

Kuva 3.9 - 7 Nauhansyöttömoduuli 32 mm X
3
3
Nauhansyöttömoduuli 32 mm X Artikkeli-nro. 00141274-xx
Nauhansyöttömoduuli 32 mm X liitosanturilla Artikkeli-nro. 00141294-xx
Leveys 46,2 mm
Varaa syöttömoduuliasetuspaikkoja 4
Syöttöaskelluspituudet 4 mm:stä 40 mm:iin 4 mm - askelin
Nauhanvaihtoaika < 45 s
Esivarustellun syöttömoduulin vaihtoika auto-
maatissa
≤ 8 s
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.9 X-syöttömoduuleja SIPLACE X-sarjan komponenttivaunua varten
173
3.9.2.6 Nauhansyöttömoduuli 44 mm X
3

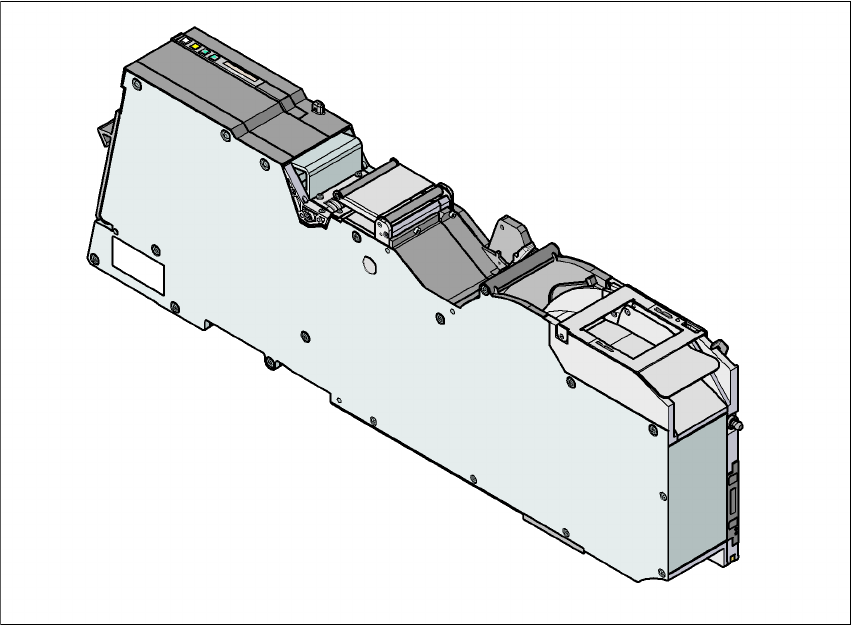

Kuva 3.9 - 8 Nauhansyöttömoduuli 44 mm X
3
3
3
3
Nauhansyöttömoduuli 44 mm X Artikkeli-nro. 00141275-xx
Nauhansyöttömoduuli 44 mm X liitosanturilla Artikkeli-nro. 00141295-xx
Leveys 58,0 mm
Varaa syöttömoduuliasetuspaikkoja 5
Syöttöaskelluspituudet 4 mm:stä 52 mm:iin 4 mm - askelin
Nauhanvaihtoaika < 45 s
Esivarustellun syöttömoduulin vaihtoika auto-
maatissa
≤ 8 s
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.9 X-syöttömoduuleja SIPLACE X-sarjan komponenttivaunua varten Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
174
3.9.2.7 Nauhansyöttömoduuli 56 mm X
3
Kuva 3.9 - 9 Nauhansyöttömoduuli 56 mm X
3
3
3
Nauhansyöttömoduuli 56 mm X Artikkeli-nro. 00141276-xx
Nauhansyöttömoduuli 56 mm X liitosanturilla Artikkeli-nro. 00141296-xx
Leveys 69,8 mm
Varaa syöttömoduuliasetuspaikkoja 6
Syöttöaskelluspituudet 4 mm:stä 64 mm:iin 4 mm - askelin
Nauhanvaihtoaika < 45 s
Esivarustellun syöttömoduulin vaihtoika auto-
maatissa
≤ 8 s
