3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.12 Komponenttivaunu SIPLACE HF Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
236
3.12.11 Tyhjänauhajohdekanava SIPLACE HF komponenttivaunun
sisäänvetolaitteessa
Vakioversiossa tyhjänauhan johtokanava voi johtaa paineilmakäyttöiseen nauhaleikkaimeen enin-
tään 17 mm taskukorkeuden suuruisia nauhoja.
3

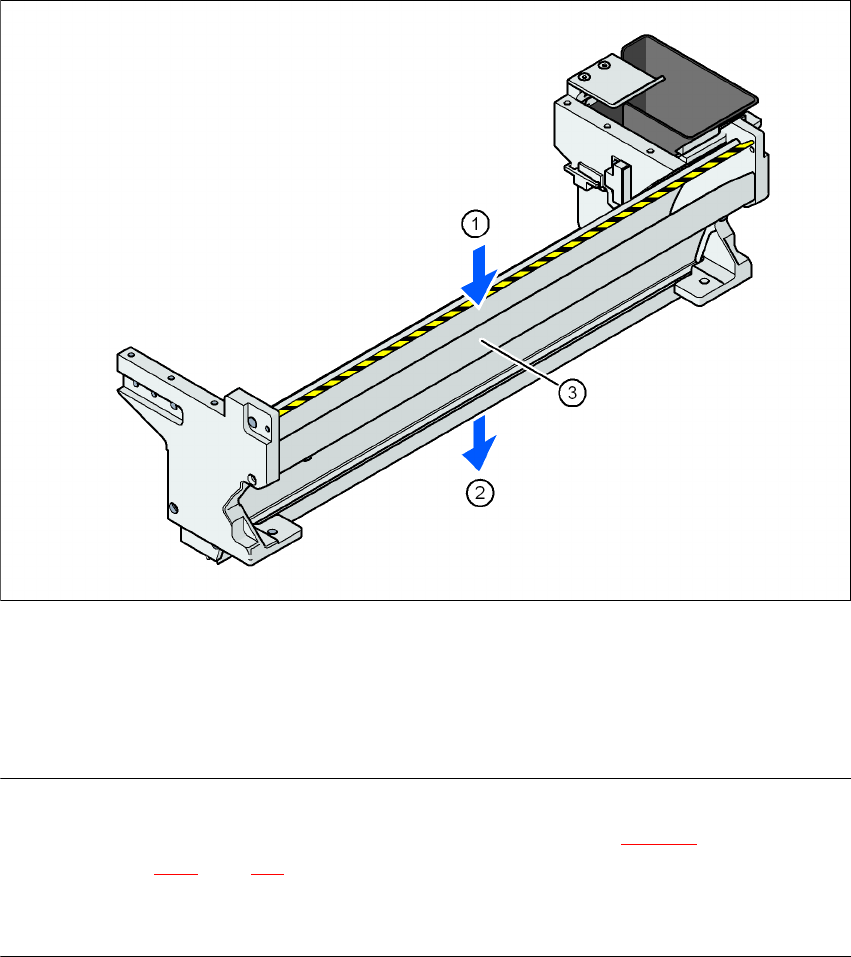

Kuva 3.12 - 10 Tyhjänauhajohdekanava SIPLACE HF komponenttivaunun sisäänvetolaitteessa
(1) Sisääntulorako tyhjänauhoja varten
(2) Ulostulorako tyhjänauhoja varten paineilmakäyttöisen leikkaimen yläpuolella
(3) Jakolevy nauhoille < 17 mm, nauhoille> 17 mm irrotettavissa
OHJE
– Jos nauhojen taskukorkeus on yli 17 mm, jakolevy (pos. 3 kuvassa 3.12 - 10
) voidaan poistaa
(katso kohta 4.6.2
, sivu 316).
→ Älä aseta matalataskuisia syöttömoduuleja suoraan korkeataskuisten syöttömoduulien vie-
reen. Tyhjänauhat voivat joutua limittäin ja aiheuttaa ruuhkan.
Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 4.1 Kuljetus ja toimitukokoonpano
237
4 Asentaminen ja käyttöönotto
4.1 Kuljetus ja toimitukokoonpano
4.1.1 Kuljetuspakkaus
Automaatti ja komponenttivaunut toimitetaan Euroopan alueella kahdella puulavalla muovikal-
voon pakattuina. Automaatti ja komponenttivaunut toimitetaan Euroopan ulkopuolelle puisissa
kuljetuslaatikoissa.
4.1.1.1 Kuljetuspakkausten mitat
Lavojen ja puulaatikkojen on mitat on annettu seuraavassa taulukossa:
4

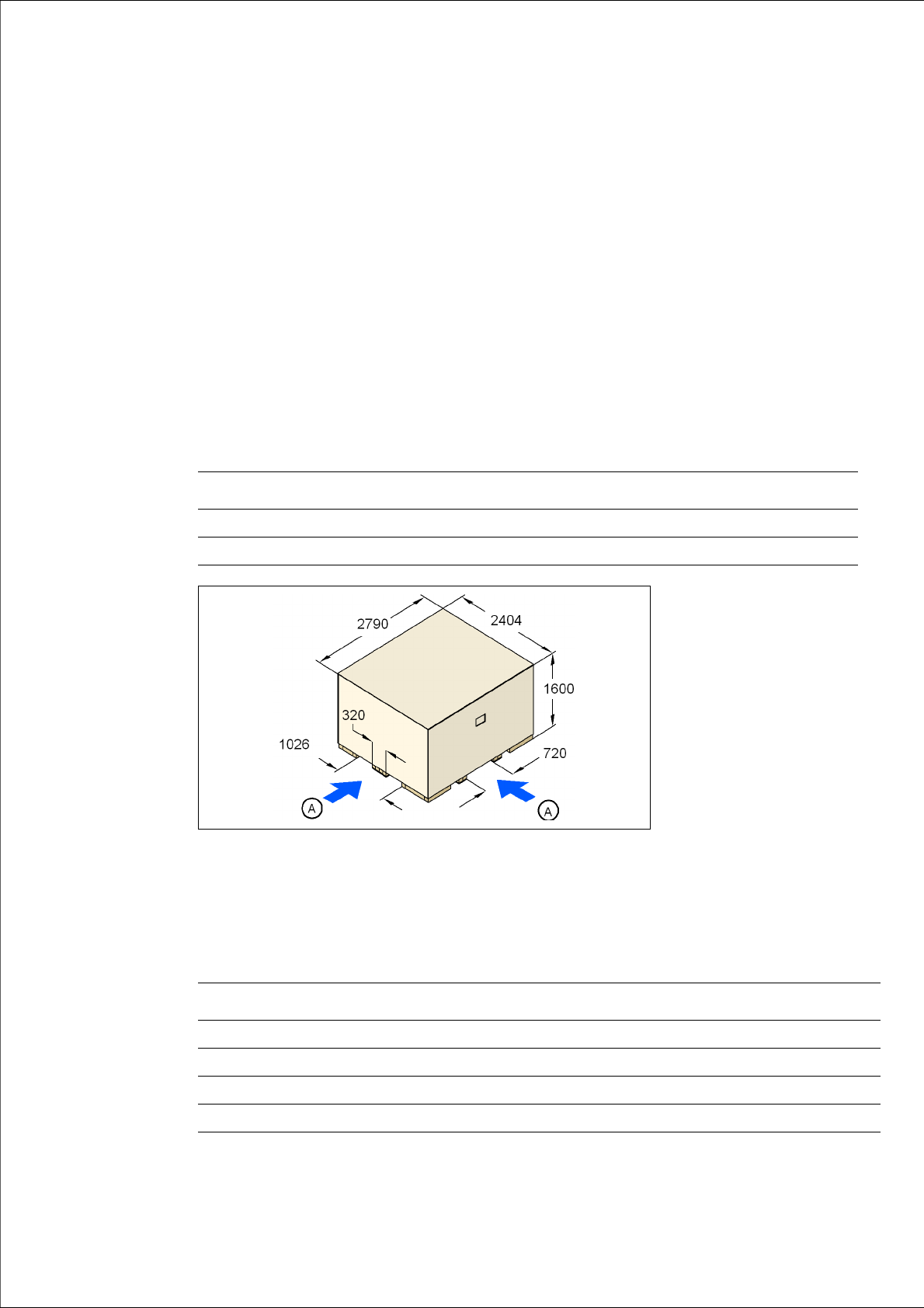

Kuva 4.1 - 1 Kuljetuslaatikko - mitat millimetreissä
(A) Kosketuspisteet haarukkatrukille
4.1.1.2 Lähetysvalmiin automaatin paino
Seuraavassa taulukossa on painotiedot lähetysvalmiille automaateille pakkaus mukaanlukien.
Automaatti Komponenttivaunu
Lava 2790 x 2404 mm² 2060 x 1350 mm²
Puulaatikko 2790 x 2404 x 1600 mm³ 2060 x 1350 x 1300 mm³
Automaatti Lähetys Euroopan sisälle Lähetys meritse
X2 3836 kg 4336 kg
X3 3980 kg 4420 kg
X4 4004 kg 4504 kg
Komponenttivaunu 470 kg 550 kg
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.1 Kuljetus ja toimitukokoonpano Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
238
4.1.2 Toimituksen tarkastus
→ Säilytä automaattia pakkauksessaan, kunnes se on saavuttanut asennuspaikan lämpötilan.
Muuten on olemassa kondenssiveden muodostumisvaara.
→ Tarkasta toimitus mahdollisten vaurioiden varalta.
→ Tarkasta iskuanturit.
→ Pura automaatti ja varusteet pakkauksistaa ja tarkasta toimituksen täydellisyys (referenssi-
toimitusluettelo).
→ Kirjaa tarkastuksen tulokset Asennusraporttiin / Vastaanottoprotokollaan.
4.1.3 Toimituskokoonpano
Toimituksessa automaatti on kokoonpantu seuraavasti:
– Lisärakenne PL-ulostulopuoli (pos. 1 kuvassa 4.1 - 2
, sivu 239) on irrotettu peruskoneesta.
– Akselin ohjauskortti (pos. 2 kuvassa 4.1 - 2
, sivu 239) PL-ulostulopuolen lisärakenteessa on
irrotettu ja asetettu kuljetustyynylle. Kaikki kaapelit ovat liitettynä akselin ohjauskorttiin.
– Yksittäiskuljettimen kuljetinleveys on asetettu 210 mm leveydelle. Kaksoikuljettimessa kulje-
tin 1:n leveys 100 mm ja kuljetin 2:n leveys on 210 mm. Tällä leveydenasetuksella on merki-
tystä automaatin hienovirykseen.
Lisäksi kaksoiskuljettimessa ovat kuljetinmoottorin sähköiset pistoliittimet ja vasemman kul-
jettimen valokenno helposti saatavilla ja jää vielä riittävästi tilaa ulostulokuljettimen asentami-
seen.
– Yksittäis- ja kaksoiskuljettimen ulostulokuljettimet (pos. 4 kuvassa 4.1 - 2
, sivu 239) ovat irro-
tettuina. Sähköiset kuljetusmoottoreiden ja valoilmaisimien kaapeliliitännät ovat irrotettuja.
– Kummatkin näppäimistöt (pos. 6 kuvassa 4.1 - 2
, sivu 239) ovat poistettuina.
– Näppäimistöjen kannatustasot (pos. 5 kuvassa 4.1 - 2
, sivu 239) ovat irrotettuina.
– Molemmat monitorit (pos. 7 kuvassa 4.1 - 2
, sivu 239) ovat poistettuina.
– Molemmat merkkilamput (pos. 8 kuvassa 4.1 - 2
, sivu 239) ovat poistettuina.
– Kaikki portaaliakselit on kiinnitetty kuljetusvarmistuksilla.
