6.7 Komponenttikamera TwinHead:ille, FC-kamera
6.7.1 Komponenttikamera kiinteä P&P, tyyppi 25, 16 x 16, digitaalinen (FC-kamera)
Artikkeli-nro. 00119718-xx Komponentti-kamera kiinteä 16x16 digitaalinen, tyyppi 25
6

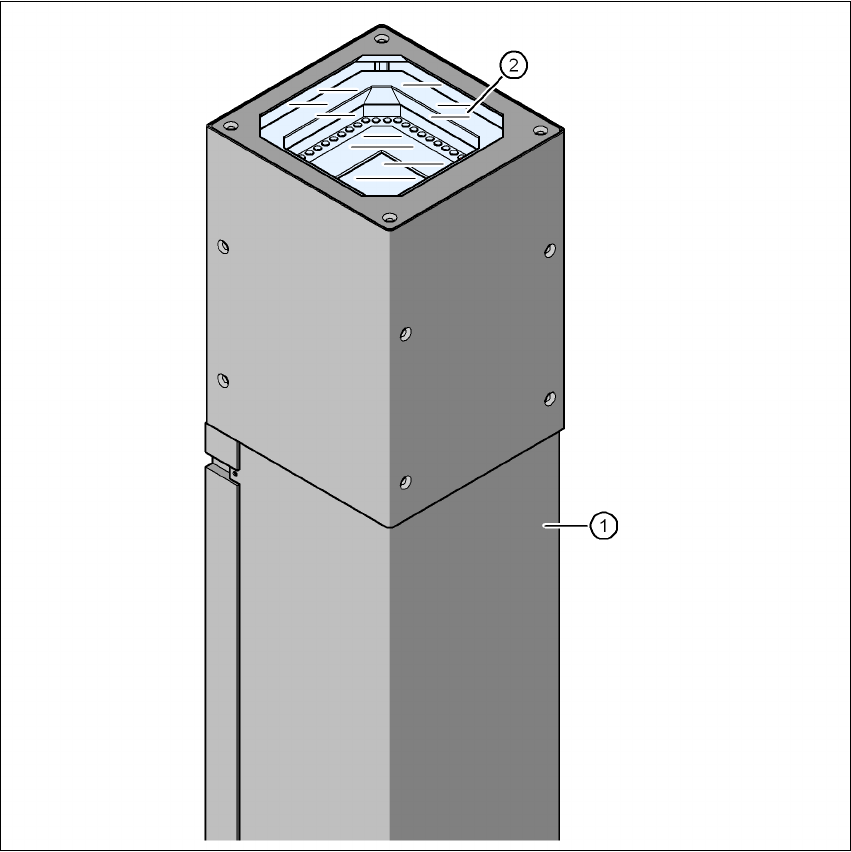

Kuva 6.7 - 1 Komponenttikamera kiinteä, P&P, tyyppi 25, 16 x 16, digitaalinen (FC-kamera)
(1) Kamerakotelo integroidun kameran ja kameravahvistimen kanssa
(2) Lasilevy- sen alla valaistus- ja optiikkatasot
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.7 Komponenttikamera TwinHead:ille, FC-kamera
Painos 07/2008 FI
433
6.7.2 Turvallisuusohjeita
VAROITUS 6
Ladontapään vaihdon TwinHead:sta Collect&Place-päälle yhteydessä täytyy TwinHead:in kom-
ponentti-kamerat (kiinteä P&P, tyyppi 33, 55 x 45, ja tyyppi 25, 16 x 16) purkaa, muutoin Col-
lect&Place-pää törmää yhteen kamerakotelon kanssa.
6.7.3 Tekniset tiedot
6
6
6
6
6.7.4 Sijainti
Kiinteiden komponenttikameroiden paikat ja niihin kuuluvat konfiguraatiot on esitetty kohdassa
3.8.2
, alkaen sivulta 154.
Komponentin mitat 0,2 x 0,2 mm² - 16 x 16 mm² komponentin yksinkertaisen mittauksen
yhteydessä
Komponenttispektri 0402 SO, PLCC, QFP, kanta, pistoke, BGA, erikoiskomponentti, Bare
Die, Flip-Chip, suoja saakka
Pienin jalkarasteri 0,25 mm
Min. jalkaleveys 0,1 mm
Pienin Ballrasteri 0,14 mm
Pienin Ball-halkaisija 0,08 mm
Näkökenttä 19,4 x 19,4 mm²
Valaisutapa Päältä tuleva valo (6 vapaasti ohjelmoitavaa tasoa)
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.8 PL-viivakoodilukija Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
434
6.8 PL-viivakoodilukija
Artikkeli-nro. 00119682-xx PL-viivakoodilukija 1D
Artikkeli-nro. 00119679-xx PL-viivakoodilukija 2D, HS/HF/X/D-sarja
Artikkeli-nro. 00119684-xx Asennussarja PL-viivakoodilukija HF/X-sarja/D3
6.8.1 Kuvaus
PL-viivakoodilukija palvelee piirilevyillä oleviin viivakoodeihin automaattista tarttumista ja dekoo-
dausta. Se toimittaa lukutuloksen eteenpäin sarjaliitännän kautta kuljetusohjaukseen ja jakaa sen
sieltä CAN-väylän kautta koneen levyohjaimelle jatkotyöstöä varten.
6
Kuva 6.8 - 1 PL-viivakoodi lohkopiirikaavio
6
PL-viivakoodinlukijat asennetaan ladonta-automaatin PL-kuljetuksen tulopuolelle. Kunkin auto-
maatin voi jälkivarustaa korkeintaan neljällä laitteella. Viivakoodilukijat asennetaan niin, että viiva-
koodietiketit voidaan lukea piirilevyjen ylä- ja alapuolelta molemmilla kaksoiskuljetuksen
kuljetusradoilla.
Tarjolla on kahdenlaisia viivakoodilukijoita:
– 1D -viivakoodilukija
Tämä viivakoodilukija käsittelee viivakoodeja. 6
– 2D -viivakoodilukija
Laitenumero
1
Viiva-
koodi-
lukija
ylhäällä
Jakaja-
piirilevy
Kuljetusoh-
jaus,
oikealla
Viiva-
koodi-
lukija
alhaalla
2
3
Viiva-
koodi-
lukija
ylhäällä
Jakaja-
piirilevy
Kuljetusoh-
jaus,
vasemmalla
Viiva-
koodi-
lukija
alhaalla
4
Koneen
ohjain
Asematieto-
kone
Siplace Pro-
tietokone
LANCAN-väyläV-24V-24
