3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja 3.8 Vision-järjestelmä Alkaen ohjelmist over siosta SR.605.xx Painos 07/2008 FI 156 3.8.2.3 X2-automaatin IC- ja FC-kamerat 3 Kuva 3.8 - 3 X2-automaatin IC- ja FC-k…
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.8 Vision-järjestelmä
155
3.8.2.2 X3-automaatin IC- ja FC-kamerat
3
Kuva 3.8 - 2 X3-automaatin IC- ja FC-kamerat
C&P C&P20A tai C&P12 tai C&P6
C&P6/12 6-segmentti-Collect&Place-pää tai 12-segmentti-Collect&Place-pää
TH TwinHead
25 FC-kamera, tyyppi 25
33 IC-kamera, tyyppi 33
P1, P3, P4 Portaali 1, portaali 3, portaali 4
33 tai 25
25 ja 33
25 ja 33 33 ja 25 25 ja 33
33 tai 25
P3 P3
P4
P4
P1
P1
P4
P3
P1
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.8 Vision-järjestelmä Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
156
3.8.2.3 X2-automaatin IC- ja FC-kamerat
3
Kuva 3.8 - 3 X2-automaatin IC- ja FC-kamerat
C&P C&P20A tai C&P12 tai C&P6
C&P6/12 6-segmentti-Collect&Place-pää tai 12-segmentti-Collect&Place-pää
TH TwinHead
25 FC-kamera, tyyppi 25
33 IC-kamera, tyyppi 33
P1, P3 Portaali 1, portaali 3
25 ja 33
33 ja 25
25 ja 33
P3 P3
P1
P1
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.8 Vision-järjestelmä
157
3.8.3 Komponentti-kamera C&P, tyyppi 23, 6 x 6, digitaalinen
3.8.3.1 Rakenne
3

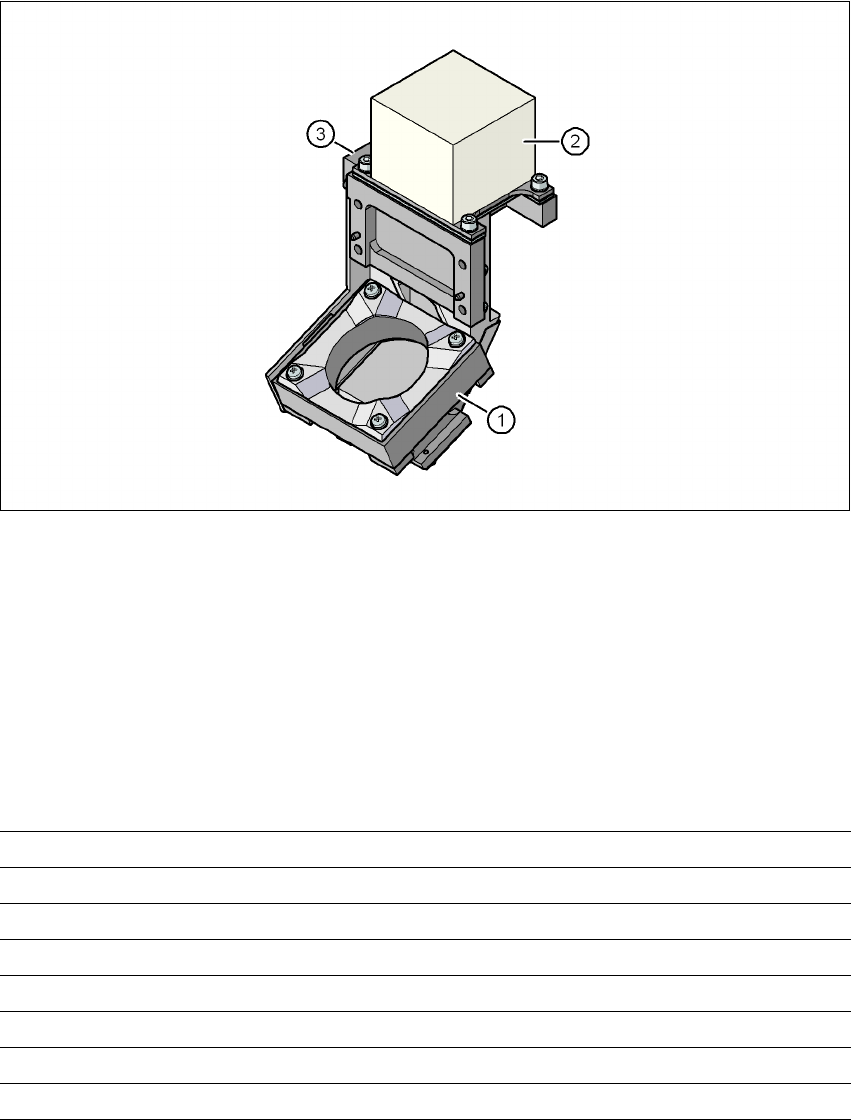

Kuva 3.8 - 4 Komponentti-kamera C&P, tyyppi 23, 6 x 6, digitaalinen
3
(1) Komponentti-kameraoptiikka ja valaistus
(2) Kameravahvistin
(3) Valaistuksen ohjaus
3.8.3.2 Tekniset tiedot
3
Komponentin mitat 0,18 x 0,18 mm² - 6 x 6 mm²
Komponenttispektri 01005 6 x 6 mm² saakka
Pienin jalkarasteri 0,25 mm
Min. jalkaleveys 0,1 mm
Pienin Ballrasteri 0,4 mm
Pienin Ball-halkaisija 0,2 mm
Näkökenttä 8,4 x 8,4 mm²
Valaisutapa Päältä tuleva valo (5 vapaasti ohjelmoitavaa tasoa)
