Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.5 Ladontapää 129 3.5.3 6-segmentti-Col lect&Place-pää suurnope uksiseen IC-ladont aan 3 Kuva 3.5 - 5 6-…
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.5 Ladontapää Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
128
Ohjelmoitu voimaporrastus
1
2
3
4
5
Ohjelmoitu asetusvoima [N]
2,4 ± 0,5
2,4 ± 0,5
3 + 1
4 + 1
5 + 1
Pipettityypit 9xx 9xx
X/Y-tarkkuus
c
± 45 μm/3, ± 60 μm/4 ± 41 µm/3± 55 µm/4
Kulmatarkkuus ± 0,5°/3 , ± 0,7°/4 ± 0,5°/3 , ± 0,7°/4
Komponenttispektri 98% 98,5%
Komponentti-kamera tyyppi 28 29
Valaistustasot 5 5
Valaistustasojen asetusmah-
dollisuudet
256
5
256
5
a) Huomioi myös, että ladottavissa olevaan komponenttispektriin vaikuttavat myös pad-geometria, asiakaskoh-
taiset standardit ja komponenttien pakkaustoleranssit.
b) 0201-paketin kanssa
c) Tarkkuusarvo on mitattu valmistajaneutraalin IPC-standardin mukaisesti.
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.5 Ladontapää
129
3.5.3 6-segmentti-Collect&Place-pää suurnopeuksiseen IC-ladontaan
3

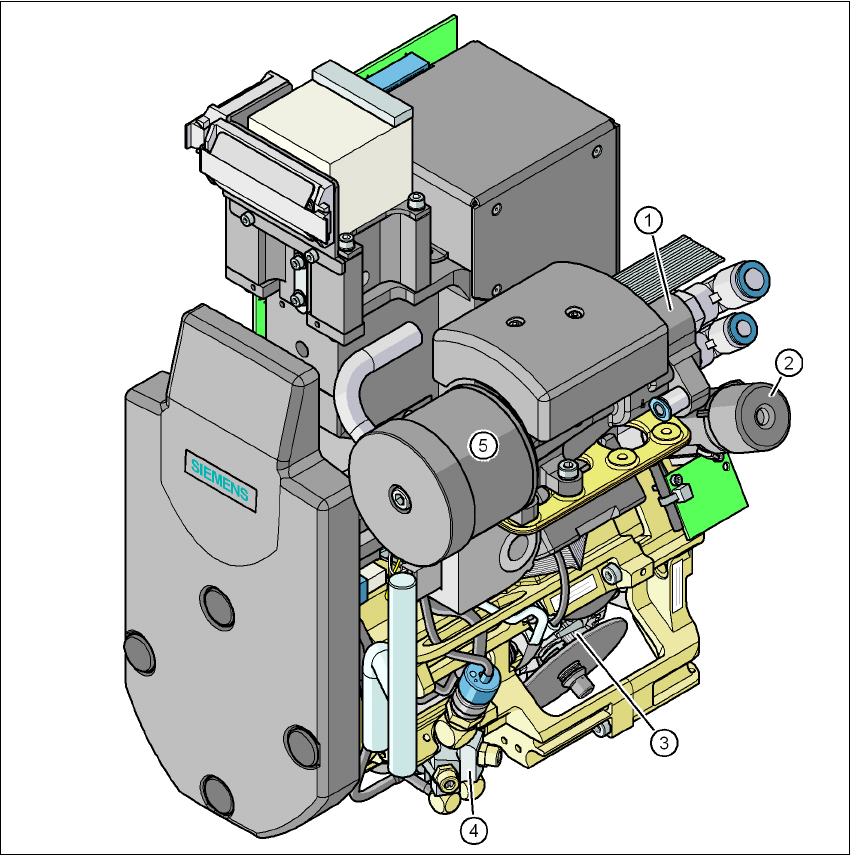

Kuva 3.5 - 5 6-segmentti-Collect&Place-pää - toimintaryhmät osa 1
(1) Tyhjiöntuottaja
(2) Pyörintäsema - DP-akseli
(3) Tähti 6 pinolilla - tähti-akseli
(4) Puhallusilmaventtiili
(5) Äänenvaimennin
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.5 Ladontapää Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
130
3

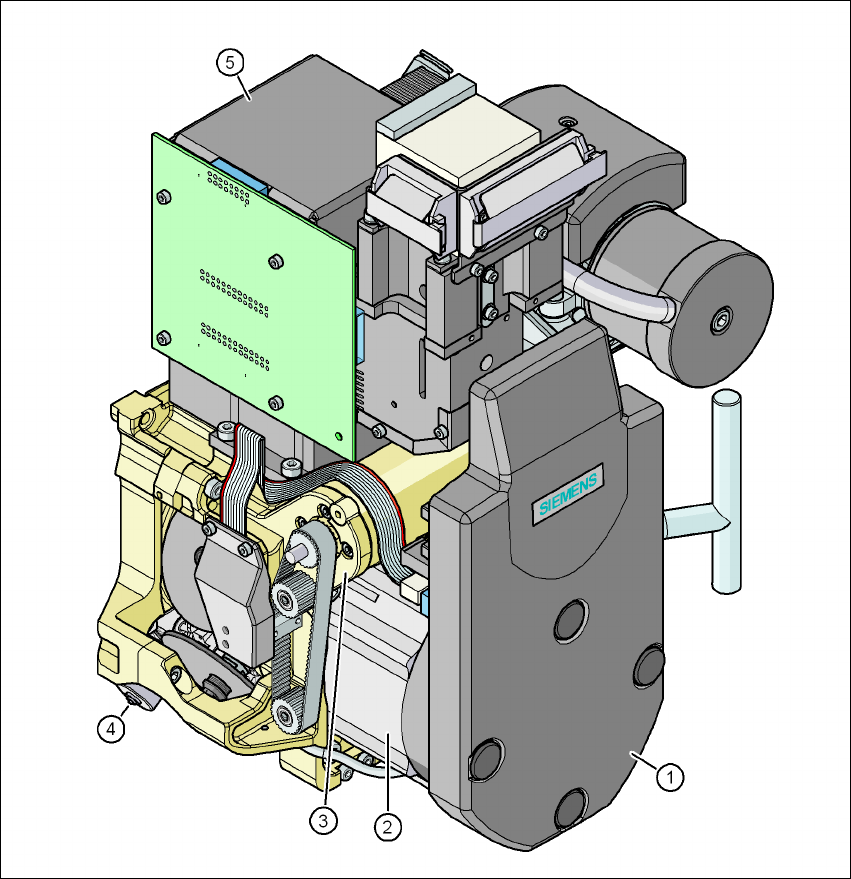

Kuva 3.5 - 6 6-segmentti-Collect&Place-pää - toimintaryhmät osa 2
3
(1) Välijakajapiirilevy, suojuksen alla
(2) Tähtikäyttö - DR-moottori
(3) Z-akselimoottori
(4) Venttiilikäyttölaite
(5) Komponentti-kamera C&P, tyyppi 29, 27 x 27, digitaalinen
