Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3. 10 S-syöttömoduulit SIPLACE HF kompon enttivaunulle 191 3.10.8 S-syöttömoduulien tekniset tiedot Seuraavil…
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.10 S-syöttömoduulit SIPLACE HF komponenttivaunulle Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
190
OHJE 3
Noudata myös metallijauhepohjaisia kondensaattoreita koskevia turvaohjeita (katso kohta 2.5.2
,
sivu 65).
3.10.7 Liitosanturi S-nauhansyöttömoduuleille
S-nauhasyöttömoduulit voidaan varustaa liitosantureilla.
Liitosanturi syttömoduulille Artikkeli-nro.:
2 x 8 mm S 00141205-xx
3 x 8 mm S 00141206-xx
12/16 mm S 00141207-xx
24/32 mm S 00141208-xx
44 mm S 00141209-xx
56 mm S 00141211-xx
72 mm S 00141212-xx
88 mm S 00141213-xx
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.10 S-syöttömoduulit SIPLACE HF komponenttivaunulle
191
3.10.8 S-syöttömoduulien tekniset tiedot
Seuraavilla sivuilla on kuvia kaikista S-syöttömoduuleista, S-syöttömoduulien tekniset tiedot ja S-
syöttömoduulien asetusmahdollisuudet automaatilla.
3.10.8.1 Nauhansyöttömoduuli 8 mm S II
3

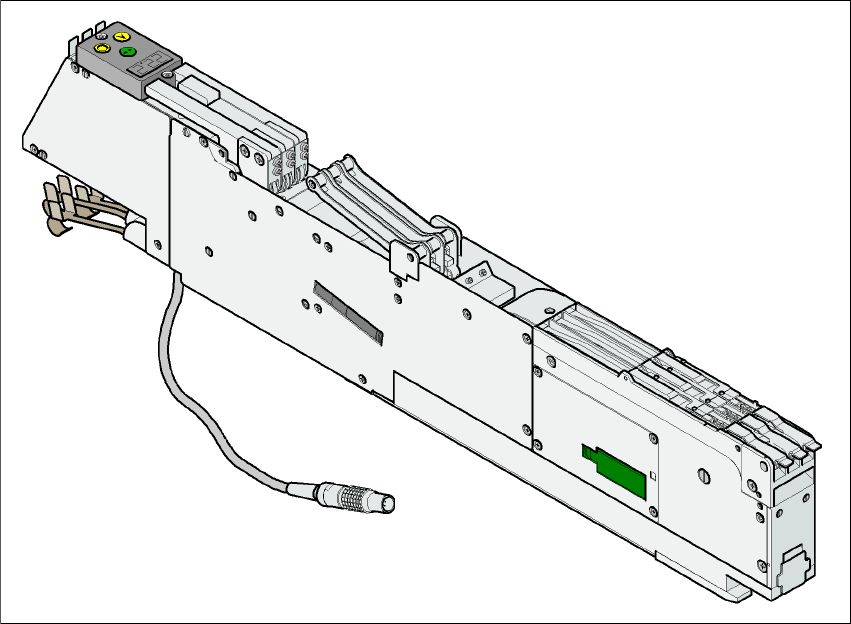

Kuva 3.10 - 1 Nauhansyöttömoduuli 8 mm S II
Artikkelinumero 00141096-xx 3
Leveys 30,6 mm 3
Ratoja syöttömoduulissa 2 3
Varaa syöttömoduuliasetuspaikkoja 1 3
Syöttömoduulien enimmäismäärä 4 x 15 3
Komponenttivarasto 7"-keloissa n. 4.000 kpl 3
Syöttöaskelluspituus (säädettävä) 2mm / 4mm 3
Nauhamateriaali paperi- tai taskunauha 3
Maks. komponenttikorkeus 2,5 mm 3
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.10 S-syöttömoduulit SIPLACE HF komponenttivaunulle Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
192
3.10.8.2 Nauhansyöttömoduuli 3 x 8 mm S
Kuva 3.10 - 2 Nauhansyöttömoduuli 3 x 8 mm S
Artikkelinumero 00141098-xx 3
Leveys 30,6 mm 3
Ratoja syöttömoduulissa 3 3
Varaa syöttömoduuliasetuspaikkoja 1 3
Syöttömoduulien enimmäismäärä 4 x 15 3
Komponenttivarasto 7"-keloissa n. 4.000 - 10.000 kpl 3
Syöttöaskelluspituus 2mm / 4mm / 8 mm 3
Nauhamateriaali paperi- tai taskunauha 3
Maks. komponenttikorkeus 2,5 mm 3
