6 Asemalaajennukset Käyttöohje SIPLACE X-sarja 6.1 Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 372 6.1.1.4 Pipetinvaiht ajan paikka C&P20A-päälle X3-automaatilla Asetuspaikoille 1, 3 ja 4 v…
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.1 Pipetinvaihtaja
Painos 07/2008 FI
371
6.1.1.3 Pipetinvaihtajan paikka C&P20A-päälle X4-automaatilla
Asetuspaikoille 1, 2, 3 ja 4 voidaan asentaa 2 pipetinvaihtajaan saakka 20-segmentti-Collect&
Place-pää (pos. 1 ja 2 kuvassa 6.1 - 2
). Tämä tuottaa 48 makasiinin kanssa 8 pipetinvaihtajan ko-
konaiskapasiteetin ja yhteensä 576 pipettivarastoa.
6

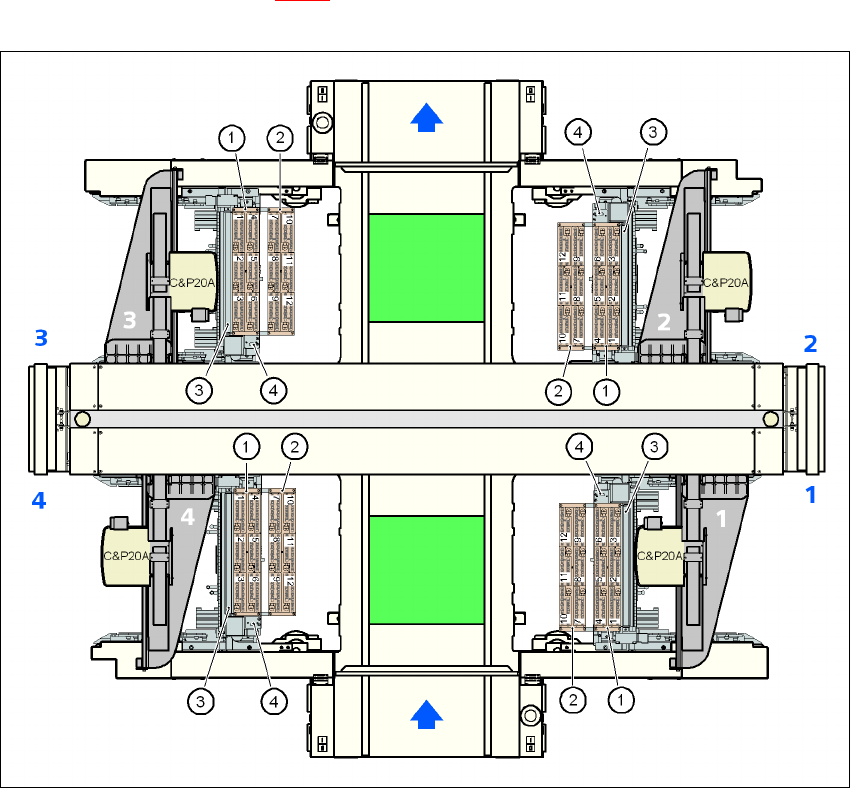

Kuva 6.1 - 2 Pipetinvaihtajan paikka 20-segm.-Collect&Place-päälle X4-automaatilla
(1) Pipetinvaihtaja, "rivi 1"
(2) Pipetinvaihtaja, "rivi 2"
(3) Komponenttien poisheittosäiliö
(4) Poistolaite ja säiliö poisheitettäville pipeteille
(5) Pipettimakasiini
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.1 Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
372
6.1.1.4 Pipetinvaihtajan paikka C&P20A-päälle X3-automaatilla
Asetuspaikoille 1, 3 ja 4 voidaan asentaa 2 pipetinvaihtajaan saakka 20-segmentti-Collect&
Place-pää (pos. 1 ja 2 kuvassa 6.1 - 3
). Asetuspaikalle 2 voidaan asentaa yksi pipetinvaihtaja. Tä-
mä tuottaa 42 makasiinin kanssa 7 pipetinvaihtajan kokonaiskapasiteetin ja yhteensä 504 pipetti-
varastoa.
6

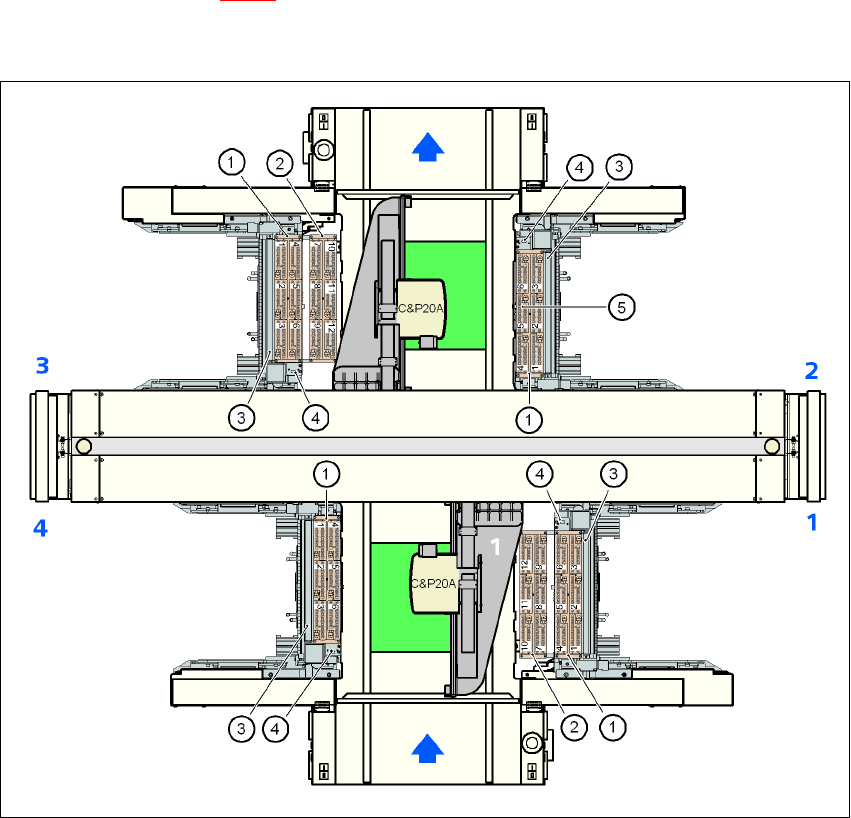

Kuva 6.1 - 3 Pipetinvaihtajan paikka 20-segm.-Collect&Place-päälle X3-automaatilla
6
(1) Pipetinvaihtaja, "rivi 1"
(2) Pipetinvaihtaja, "rivi 2"
(3) Komponenttien poisheittosäiliö
(4) Poistolaite ja säiliö poisheitettäville pipeteille
(5) Pipettimakasiini
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.1 Pipetinvaihtaja
Painos 07/2008 FI
373
6.1.1.5 Pipetinvaihtajan paikka C&P20A-päälle X2-automaatilla
Asetuspaikoille 1 ja 3 voidaan asentaa 2 pipetinvaihtajaan saakka 20-segmentti-Collect& Place-
pää (pos. 1 ja 2 kuvassa 6.1 - 4
). Asetuspaikoille 2 ja 4 voidaan asentaa kullekin yksi pipetinvaih-
taja. Tämä tuottaa 36 makasiinin kanssa 6 pipetinvaihtajan kokonaiskapasiteetin ja yhteensä 432
pipettivarastoa.
6
Kuva 6.1 - 4 Pipetinvaihtajan paikka 20-segm.-Collect&Place-päälle X2-automaatilla
6
(1) Pipetinvaihtaja, "rivi 1"
(2) Pipetinvaihtaja, "rivi 2"
(3) Komponenttien poisheittosäiliö
(4) Poistolaite ja säiliö poisheitettäville pipeteille
(5) Pipettimakasiini
