4.3.10.7 Kosketussuojalevyn asentaminen "alas"
Automaatit toimitetaan vain yhdellä kosketussuojalevyllä "alas". Jos automaatit asennetaan linjan
sisällä, niin silloin kosketussuojalevy tulee välittömästi viereisten lähtö- ja syöttökuljetuksien väliin.
VAROITUS 4
Asenna kosketussuojalevy "alas" (Artikkeli-nro. 03045426-01) neljällä M4x12-kuusiokoloruuvilla
ensisijaisesti linjan ensimmäisen automaatin tulopuolella ja viimeisen automaatin lähtöpuolella.
Näin estetään henkilöstön aiheeton koskeminen automaatin sisäosiin.
4

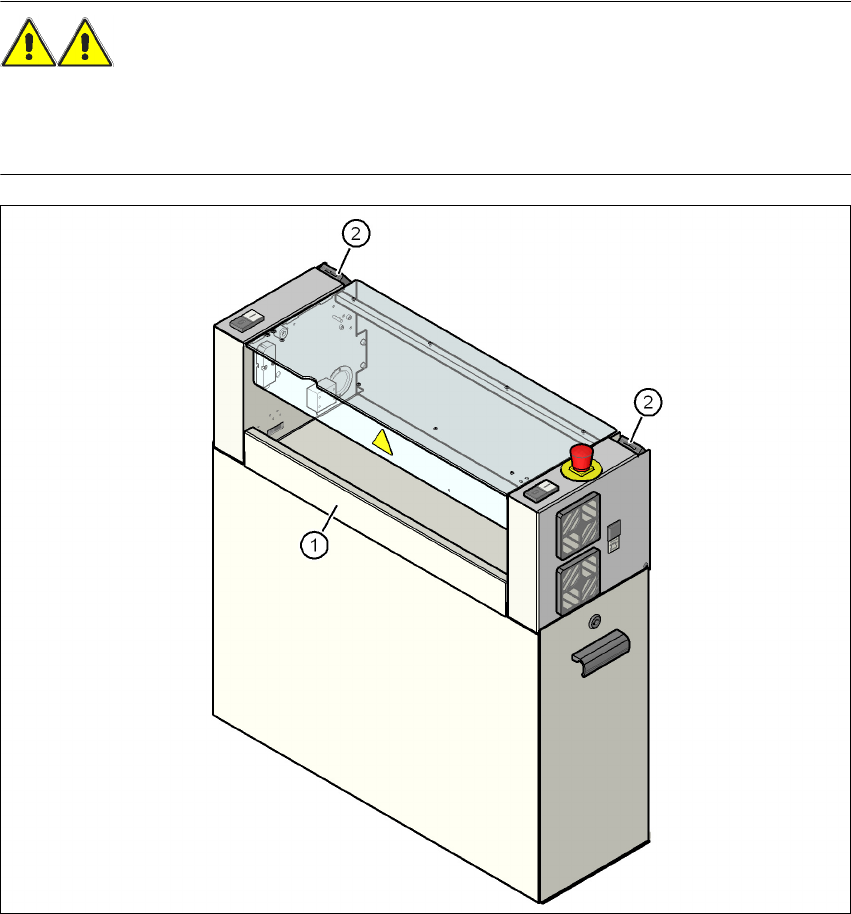

Kuva 4.3 - 17 Kosketussuojalevyn asentaminen "alas" PL-lähtöpuolella
(1) Kosketussuojalevy "alas", Artikkeli-nro. 03045426-xx
(2) Suojakannen kytkin
Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 4.3 Automaatin asentaminen
287
4.3.11 Box-PC-yksikön asentaminen
4.3.11.1 Box-PC-yksikkö - sähköiset liitäntäpaikat
4

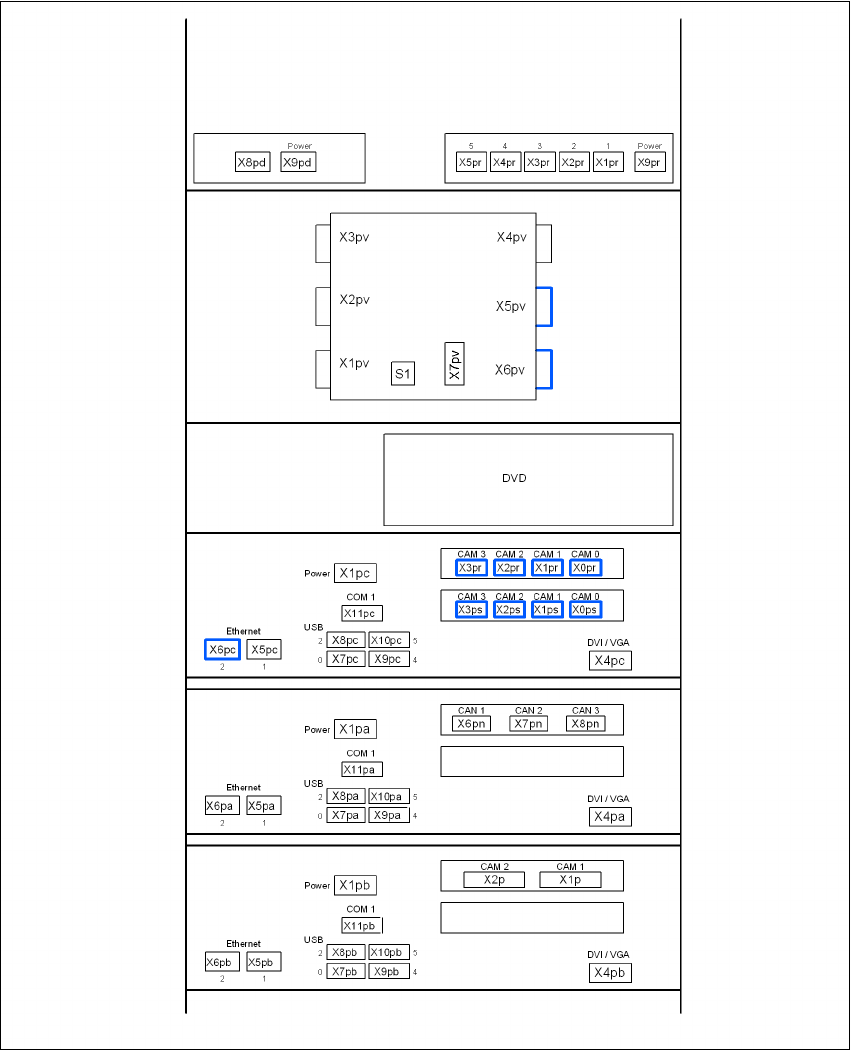

Kuva 4.3 - 18 Box-PC-yksikkö, etupuoli - pistokkeiden liittäminen
USB-Hub
Ethernet Switch
(optio 3D-sensori)
Videomultiplekseri
Ohjaustietokone
Koneen ohjain
Optio 3D-sensorilaskin
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.3 Automaatin asentaminen Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
288
4

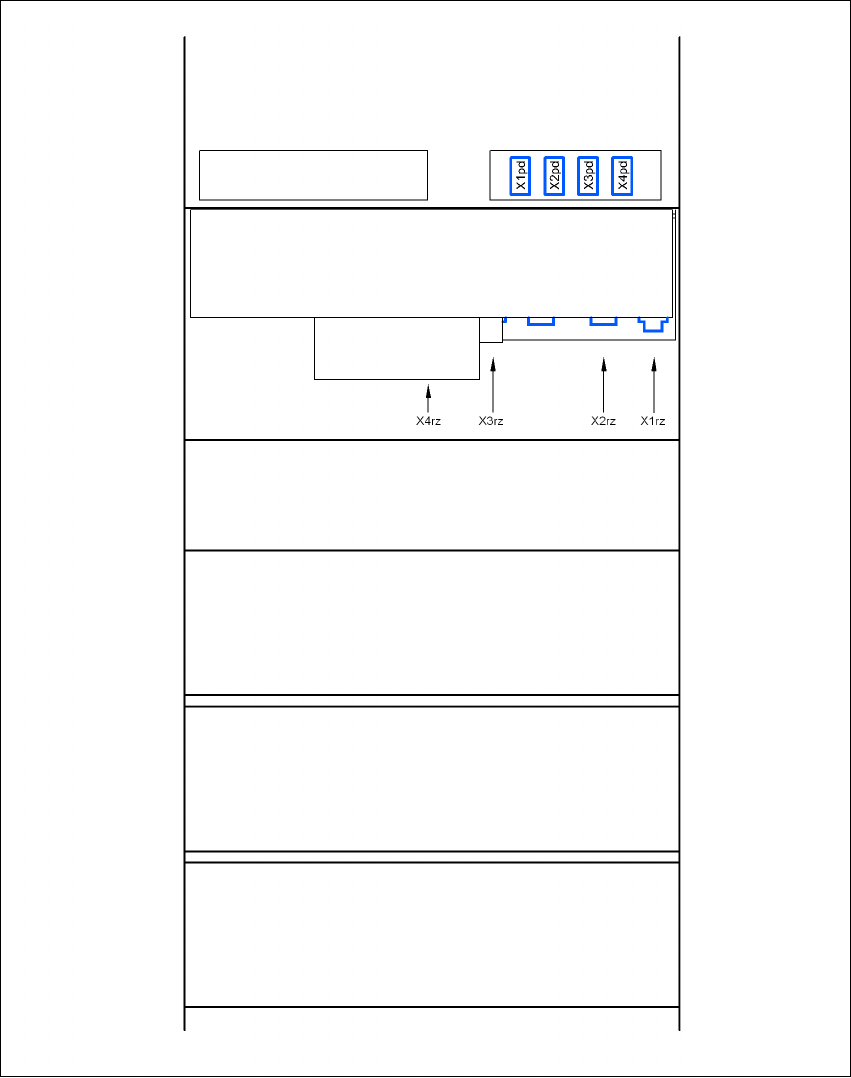

Kuva 4.3 - 19 Box-PC-yksikkö, takapuoli - pistokkeiden liittäminen
USB-Hub
Ethernet Switch
(optio 3D-sensori)
DC/DC-konvertteri
Ohjaustietokone
Koneen ohjain
Optio 3D-sensorilaskin
Box-PC jännitteenjakaja
