Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.3 Mitat ja paino 113 3.3.3 A vatun suojakannen korkeus 3 3 3 3 Kuva 3.3 - 4 Avatun suojakannen korkeus - mi…
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.3 Mitat ja paino Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
112
3.3.2.3 X2-automaatin mitat
3
3
3
3
3

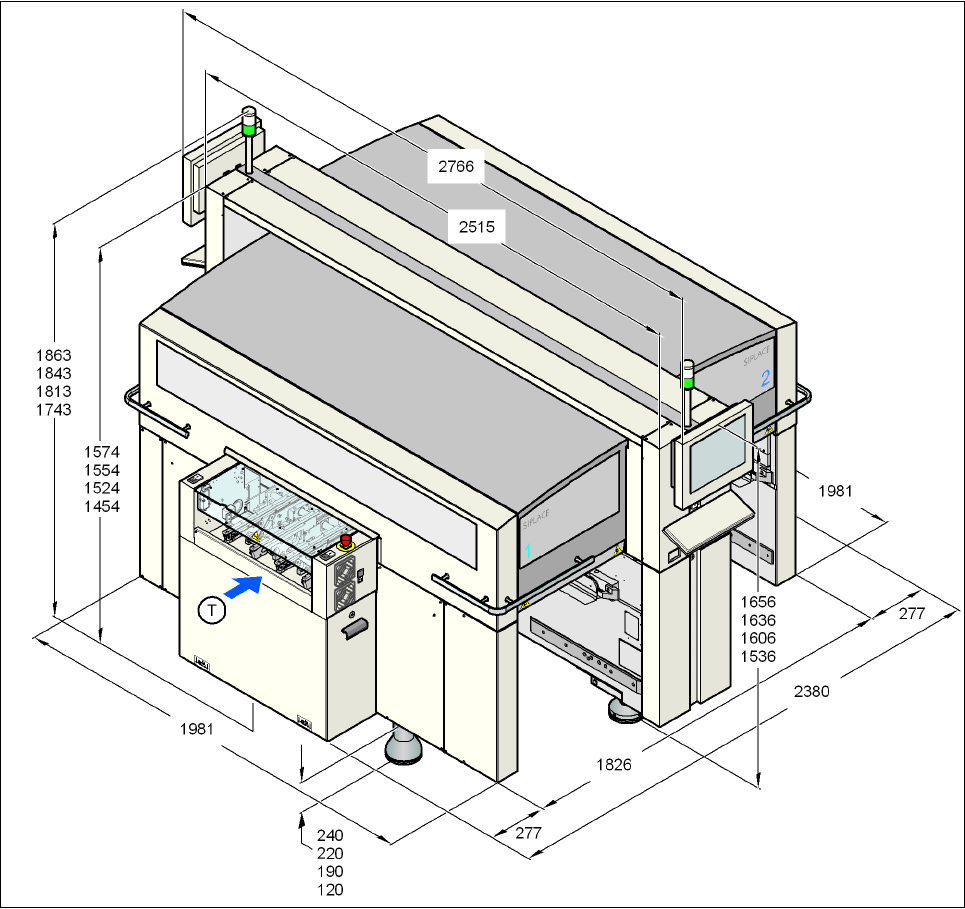

Kuva 3.3 - 3 X2-automaatin mitat (peruskone) millimetreissä
(T) Piirilevyn kuljetussuunta
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.3 Mitat ja paino
113
3.3.3 Avatun suojakannen korkeus
3
3
3
3
Kuva 3.3 - 4 Avatun suojakannen korkeus - mitat millimetreinä
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.3 Mitat ja paino Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
114
3.3.4 Komponenttivaunun järjestelyetäisyys
3.3.4.1 Komponenttivaunun järjestelyetäisyys X4-automaatilla
3
3
Kuva 3.3 - 5 Komponenttivaunun järjestelyetäisyys X4-automaatilla
Komponenttivaunun järjestelyetäisyys R X4-automaatilla on:
– 750 mm alaspäin käännettyjen kahvojen yhteydessä
– 1050 mm ylöspäin käännettyjen kahvojen yhteydessä
3
3
3
