Parametrit Surftape-syöttömoduulia varten 3
Parametrit Surftape-syöttömoduulia varten voidaan muuttaa SIPLACE Pro-tietokoneella.
Nauhaleveydet 8/12/16 mm
Suositeltavat nauha- ja komponenttikoot 8 mm: Cmp 1 x 1 mm² - 2,3 x 2,3 mm²
12 mm: Cmp 2,3 x 2,3 mm² - 5 x 5 mm²
16 mm: Cmp 3,8 x 3,8 mm² - 9,5 x 9,5 mm²
Bare Die:n paarretarkkuus Surftape:lla Bare Die -koko 2,3 x 2,3 mm² saakka: +/- 100 µm, 6
Bare Die -koko yli 2,3 x 2,3 mm²: +/- 200 µm, 6
(taskun keskikohtaan nähden)
Vaadittava Bare Die -
reunojen etäisyys
nauhataskuun Min. 0,4 mm
Työntimen neula Yksinkertainen- tai kolminkertainen neula, aina Die-
koon mukaan
Nauhamateriaali Metrinen
Nauhanormi IEC 286-3, DIN-IEC-286, EIA 481 ja JIS C 0806
Nauharullan läpimitta 7" - 15"
Syöttömoduulin asetuspinta 1 asetuspaikka komponenttipöydällä
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.10 S-syöttömoduulit SIPLACE HF komponenttivaunulle Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
208

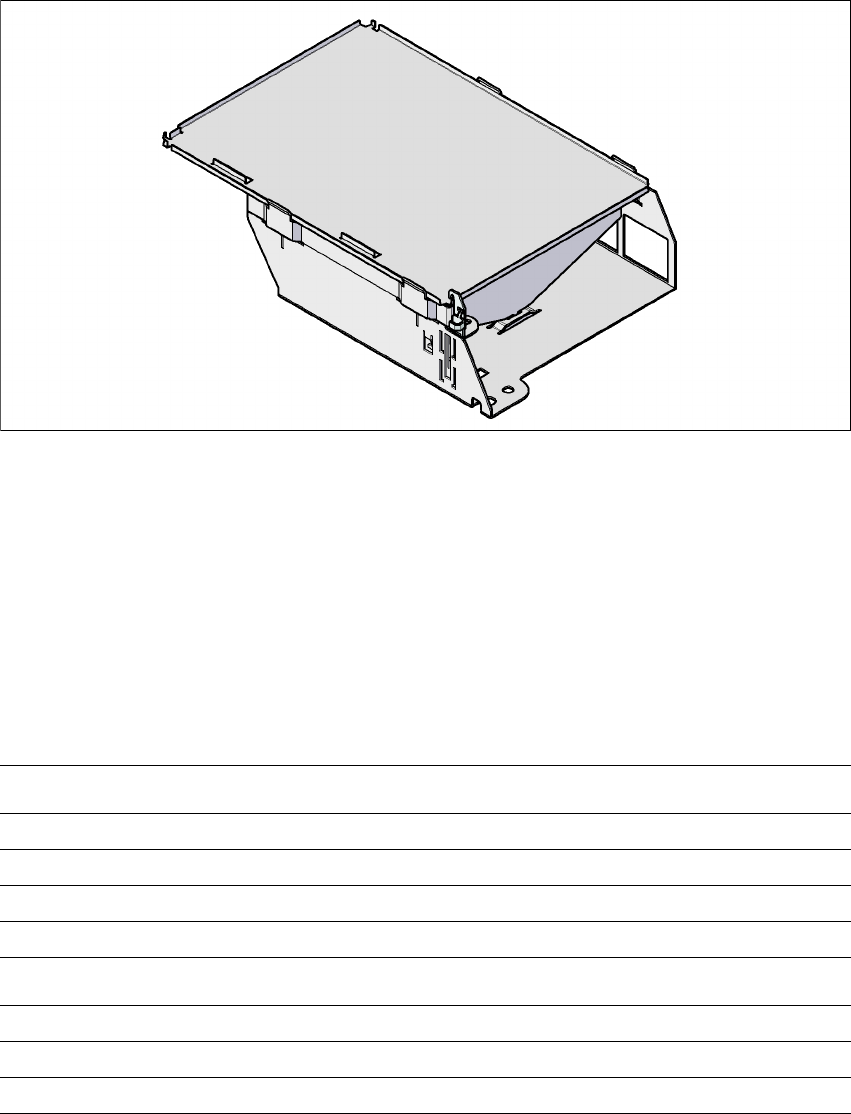

3.10.9 Tasomakasiinikannatin SIPLACE HF komponenttivaunuun
Artikkeli-nro. 00116430-01 Kiinnitin suurta tasomakasiinia varten (260 x360mm²)
Artikkeli-nro. 00116432-01 Kiinnitin pientä tasomakasiinia varten (136 x360mm²)
3
3.10.9.1 Kuvaus
Tasomakasiinin kannatin on laite JEDEC-tasomakasiinien, joilla komponentit ovat valmiina poimit-
tavaksi, kannattamiseen. Kannatin asetetaan kuten syöttömoduuli komponettipöydälle, tasoma-
kasiinit vaihdetaan käsin.
Varustelu kannattimella on suositeltavaa, jos vain muutamia komponenttityyppejä tullaan lato-
maan tasomakasiinista käsin.
3.10.9.2 Tekniset tiedot
3
Kannatin suurta tasomakasiinia varten
Mitat P x L x K 425 x 264 x 113 mm³
Asetuspaikkatarve komponenttipöydällä 9
Asetusmahdollisuudet Asetuspaikat 2 ja 4
Ladontapääspektri TH, C&P6, C&P12
Kannatin pientä tasomakasiinia varten
Mitat P x L x K 425 x 140 x 113 mm³
Asetuspaikkatarve komponenttipöydällä 5
Asetusmahdollisuudet Asetuspaikat 2 ja 4
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.10 S-syöttömoduulit SIPLACE HF komponenttivaunulle
209
3
3.10.9.3 Asennus
3

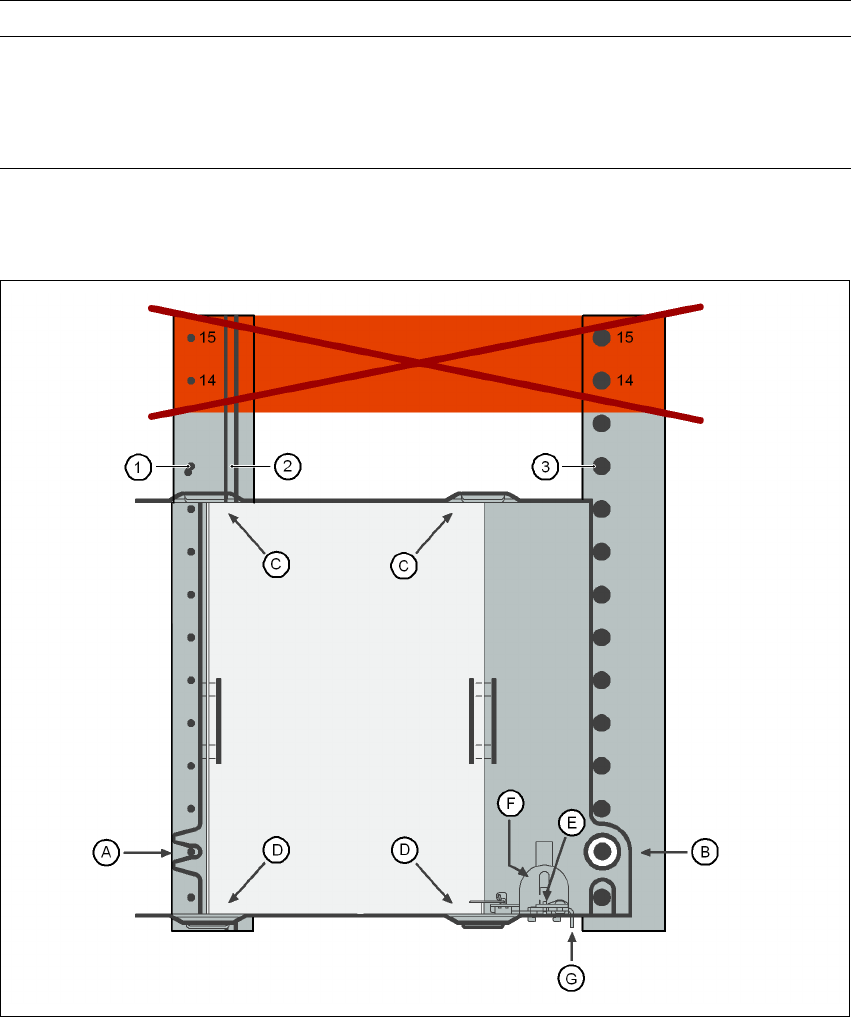

Kuva 3.10 - 17 Asennus/poisto
(1) Keskitysnastat
(2) Magneettikisko
(3) Kalotti
(14), (15) Tätä asentoa ei saa varata.
Ladontapääspektri TH, C&P6, C&P12
Tasomakasiinin maks korkeus
komponentit mukaan lukien
C&P12
C&P6
TH
12,5 mm
12,5 mm
28,5 mm
