Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset Alkaen ohjelmistoversiosta SR.605. xx 6.18 Koplanariteetti-lasermoduuli Painos 07/2008 FI 453 T winHead noutaa test attavan komponentin, keski ttää sen optisesti komponentti…
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.18 Koplanariteetti-lasermoduuli Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
452
Huolimatta alhaisesta lasertehosta on suoraa katsetta lasersäteeseen ehdottomasti vältettävä.
Koska säde on näkyvä, olemassa on luonnollinen silmäsuoja silmäluomen sulkemisrefleksin seu-
rauksena.
VAROITUS 6
Vain valtuutetut henkilöt saavat avata optisen anturin kotelon.
Korjausta ja huoltoa varten anturit on joka tapauksessa lähetettävä Siemens EA:lle.
6.18.2 Kuvaus
Koplanariteetti-lasermoduulilla mitataan komponenteista liitäntäjalkojen pystysuorat vääristymät.
Jalan korkeuden mittaus tapahtuu koskettamattomasti laserkolmiomittauksen periaatteen mukai-
sesti.
6
Kuva 6.18 - 2 Mittausperiaate Laser-kolmiomittaus
(1) Vastaanotinoptiikka
(2) Detektori
(3) Mittaussignaali
(4) Aika t
(5) Laser
(6) Lähetysoptiikka
(7) Siirtosuunta
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.18 Koplanariteetti-lasermoduuli
Painos 07/2008 FI
453
TwinHead noutaa testattavan komponentin, keskittää sen optisesti komponenttikameran avulla
(katso osa 6.7
, sivu 432) ja ajaa sen peräkkäin kaikkien neljän sivun kanssa koplanariteetti-laser-
moduulin kiinteän lasersäteen yli. Tällöin lasersäde pyyhkäisee jokaisen liitäntäjalan alhaalta. Ja-
lan alapuolelta sirotettu laservalo otetaan kiinni anturilla ja se palvelee perussijaintina laskentaa
varten jalkojen tarkalle paikalle piirilevylle. Tällöin välitettyjä sijaintiarvoja verrataan sitten käyttä-
jän ennalta antamiin raja-arvoihin. Jos tämä arvo ylitetään, komponentti hävitetään tai laitetaan
takaisin.
Koplanariteetti-lasermoduuli pannaan paikoilleen yhdessä optisen komponettikeskityksen
kanssa. Komponentit, joissa on taipuneita tai puuttuvia liitäntäjalkoja, tunnistetaan ja hävitetään
tarvittaessa.
6.18.3 Tekniset tiedot
6
6.18.4 Rajoitukset
– Komponentilla tulee olla vähintään kaksi tai maksimissaan neljä riviä Gullwing-jalkoja.
– Jalkarivien tulee olla kohtisuorassa toisiinsa nähden.
– Jalkojen tulee olla kohtisuorassa jalkariviin nähden.
– Jalkojen päiden tulee olla suoralla linjalla.
– Komponenttien mittaus vain yhdesta jalkarivistä ei ole mahdollista.
Komponentit Gullwing
Tarkkuus ± 18,5 µm (3 (referenssikomponentti)
± 24,7 µm (4
± 30,5 µm (3 (komponentti maks. 32 mm)
± 40,7 µm (4
± 31,3 µm (3 (komponentti maks. 55 mm)
± 41,7 µm (4
Maks. komponentin koko 55 x 55 mm²
Pienin jalkojen välinen
etäisyys
300 µm
Maks. komponentin kor-
keus
25 mm
Asetusmahdollisuua SIPLACE X2-automaatin ja X3-automaatin asetuspaikkaa 3 voi vaih-
toehtoisesti käyttää 3D-koplanariteetti-lasermoduulille.
Ladontapäätyyppi TwinHead
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.18 Koplanariteetti-lasermoduuli Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
454
6.18.5 Automaatin varustus W216 -varoituskilvellä
6
Varoituskilpi W216 "Laserluokka 2" koneen verhoilussa pääkytkimen vieressä
Artikkeli-nro. 03010316-01 (lukumäärä automaattia kohden: 1)
OHJE 6
Kun koplanaariteetti-lasermoduuli asennetaan, on automaatti luokiteltava laserluokka 2:een.
Lasermoduuli ei ole integroitu HÄTÄ-SEIS -piiriin.
6

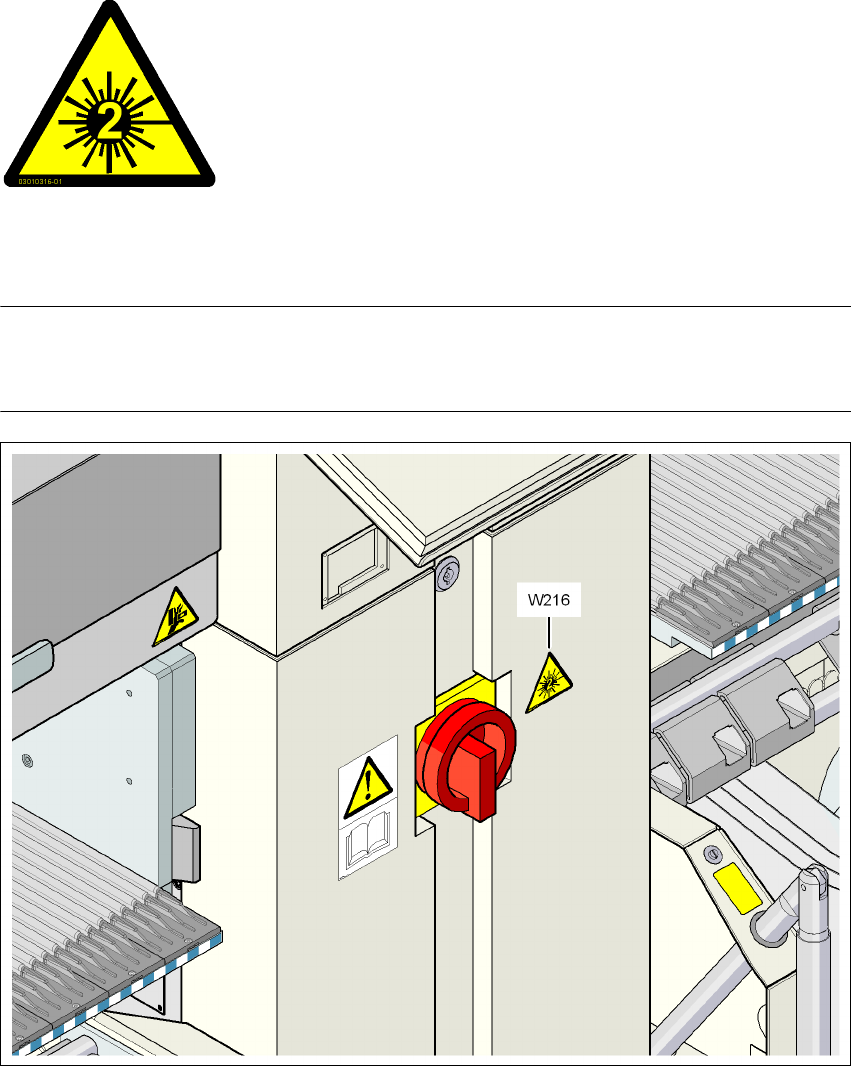

Kuva 6.18 - 3 Varoituskilpi W216 pääkytkimen vieressä
→ Tee se varustamalla automaatti varoitusmerkinnällä W216 "Laserluokka 2", artikkeli-nro.
03010316-xx.
6
6
6
6
6
6
LASERSÄTEILY!
Älä katso säteeseen
Laserluokka 2
