Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto Alkaen ohjelmistoversiosta SR.605.xx Pai nos 07/2008 FI 4.3 Automaatin asentaminen 293 4 → T arkast a S1:n kytkinasennot: 1: OFF 2: Ei käytössä 4.3.12.3 Akselipist…
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.3 Automaatin asentaminen Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
292
4.3.12.2 Akselin ohjausmoduuli X3, X4 (portaali 1 ja portaali 4) - pistokkeen
kiinnittäminen
→ Kiinnitä sähkökaapelit seuraavan kaavion mukaan:
4
Akselin
ohjausmoduuli
Pistoke
Liitäntäkaapeli Ohje
Pistoke Kaapeli
X41_1tq X41_1tq 03050919 Lukitse pistoke
X42_1tq X42_1tq 03050919 Lukitse pistoke
X45tq X45tq 03050920-W1 Lukitse pistoke
X46tq X46tq
03050920-W2
03050920-W3
Lukitse pistoke
X47tq X47tq
03050920-W4
03050920-W5
Lukitse pistoke
X01_3tq X4sr 03050881 Lukitse pistoke
X02_3tq X4st 03050882 Lukitse pistoke
X05_3tq X4vr 03050911 Lukitse pistoke
X06_3tq X4vt 03050912 Lukitse pistoke
X01_1tq X1so 03009771 Työnnä vasteeseen saakka
X02_1tq X3so 03009772 Työnnä vasteeseen saakka
X03_1tq X5so 03009773 Työnnä vasteeseen saakka
X04_1tq X1sp 03009774 Työnnä vasteeseen saakka
X05_1tq X1vo 03009831 Työnnä vasteeseen saakka
X06_1tq X3vo 03009832 Työnnä vasteeseen saakka
X07_1tq X5vo 03009833 Työnnä vasteeseen saakka
X08_1tq X1vp 03009834 Työnnä vasteeseen saakka
X09_1tq X3sp 03009775 Työnnä vasteeseen saakka
X10_1tq X5sp 03009776 Työnnä vasteeseen saakka
X11_1tq X3vp 03009835 Työnnä vasteeseen saakka
X12_1tq X5vp 03009836 Työnnä vasteeseen saakka
X03_3tq X03_3tq 03050883 Lukitse pistoke
X04_3tq X04_3tq 03050884 Lukitse pistoke
X07_3tq X07_3tq 03050913 Lukitse pistoke
Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 4.3 Automaatin asentaminen
293
4
→ Tarkasta S1:n kytkinasennot:
1: OFF
2: Ei käytössä
4.3.12.3 Akselipistoyksikön X3, X4 (portaali 1 ja portaali 4) asentaminen
→ Nosta akselin ohjausmoduuli varovasti kiskoille kiinnityssarjassa.
→ Varo, etteivät kaapelit jää puristukseen.
→ Työnnä akselin ohjausmoduuli kiinnityssarjaan vasteeseen saakka.
→ Varmista akselin ohjausmoduuli lieriöruuvilla.
→ Asenna Makrolon-kansi.
→ Kiinnitä maadoituskaapeli oviin (pos. 2 kuvassa 4.3 - 15
, sivu 282), kuten on esitetty kuvassa
4.3 - 16
sivulla 285.
→ Lukitse ovet
4.3.12.4 Asenna sivupellit
→ Kiinnitä maadoituskaapeli jokaiseen sivupeltiin (pos. 6 kuvassa 4.3 - 15, sivu 282), kuten on
esitetty kuvassa 4.3 - 16
sivulla 285.
→ Kiinnitä kukin sivupelti kuudella lieriöruuvilla koneen runkoon.
4.3.13 Merkkilamppujen asennus
→ Yhdistä merkkilamppujen kaapelit peruskoneen kaapeleihin.
→ Työnnä merkkilamppu reikään (pos. 2 kuvassa 4.3 - 21
, sivu 294) niin syvälle, että merkki-
lampun putki ulottuu riittävästi alla olevaan kiinnittimeen.
→ Vedä reiän alla oleva kuusiokoloruuvi (pos. 3 kuvassa 4.3 - 21
, sivu 294) tiukkaan.
X08_3tq X08_3tq 03050914 Lukitse pistoke
X09_3tq X09_3tq 03050886 Lukitse pistoke
X10_3tq X10_3tq 03050885 Lukitse pistoke
X11_3tq X11_3tq 03050916 Lukitse pistoke
X12_3tq X12_3tq 03050915 Lukitse pistoke
X30_1tq
X30_2tq
X30_1tq
X30_2tq
03010051
03010051
Ruuvaa kiinni
Akselin
ohjausmoduuli
Pistoke
Liitäntäkaapeli Ohje
Pistoke Kaapeli
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.3 Automaatin asentaminen Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
294
4

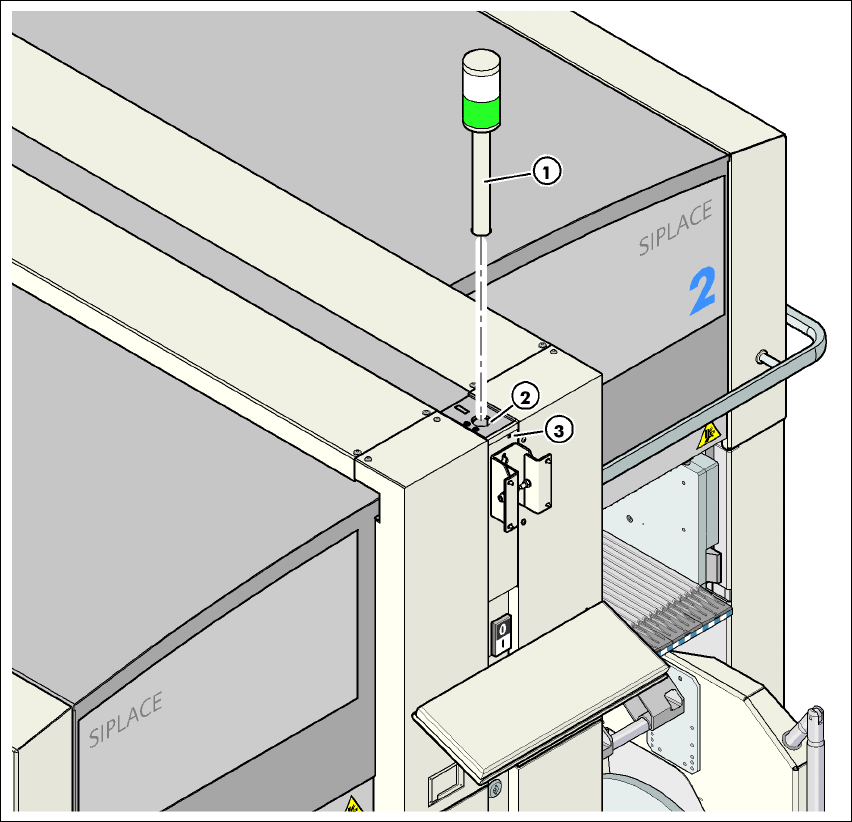

Kuva 4.3 - 21 Merkkilamppujen asennus
(1) Merkkilamppu
(2) Reikä merkkilampulle
(3) Reikä lukitusruuville
4.3.14 Monitorien kiinnitys
→ Kiinnitä monitorit ja kytke kaapelit.
→ Tarkasta kaapeliliitokset
