Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset Alkaen ohjelmistoversiosta SR.605. xx 6.20 SIPLACE Productivity Lift Painos 07/2008 FI 461 6 Kuva 6.20 - 1 Sarja- ja ri nnakkaislinjat vertailussa 6.20.2.1 Alle asennettu ku…
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.20 SIPLACE Productivity Lift Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
460
6.20 SIPLACE Productivity Lift
Artikkeli-nro. 00119314-xx Productivity Lift Lattiakuljetin, kaksoiskuljetin
Artikkeli-nro. 00116325-xx Productivity Lift HV-Shuttle kaksoiskuljetuksella hätäkäyntihihna
Artikkeli-nro. 00116310-xx Productivity Lift HV-Shuttle kaksoiskuljetuksella hätäkäyntihihna
Artikkeli-nro. 00119316-xx Productivity Lift Lattiakuljetin, yksittäiskuljetin
Artikkeli-nro. 00116326-xx Productivity Lift V-Shuttle yksittäiskuljettimella hätäkäyntihihna
Artikkeli-nro. 00116316-xx Productivity Lift Lisävarustepaketti 1 (1 x per linja avointa kuljetushih-
naa ilman turvapeitettä käytettäessä ennen SIPLACE Productivity
Lift:iä tai sen jälkeen.
Artikkeli-nro. 00116317-xx Productivity Lift Lisävarustepaketti 2 (1 x per linja turvapeitteellä va-
rustettua kuljetushihnaa käytettäessä ennen SIPLACE Productivity
Lift:iä tai sen jälkeen.
Artikkeli-nro. 00119635-xx Productivity Lift Lisävarustepaketti HF-, X-sarja(ladonta-automaatin
liittämiseksi SIPLACE Productivity Lift:in turvapiiriin)
6.20.1 Rinnakkaisladonnan konsepti
Yleensä ladontalinjat on järjestetty sarjaan ja ketjutettu sarjaan toisiinsa nähden. Ladontaoh-
jelma työstetään peräkkäisesti sillä aikaa kun piirilevyt kuljetetaan koneesta seuraavaan. Tämä
merkitsee, että piirilevyn ladonta on jaettu eri automaateille.
Rinnakkaisketjutuksessa yksittäisten automaattien ladontasisällöt liitetään toisiinsa. Useampia
automaatteja työstää samaa ladontaohjelmaa. Ne latovat kaikki komponentit koneella, joka on
jaettu sarjatyöstössä useammalle automaatille. Jos yhden automaatin kapasiteetti on täyskuormi-
tuksessa, piirilevyt kuljetetaan seuraavalle automaatille samalla ladontaohjelmalla ja ladotaan
siellä. Tämä koneiden yhdistelmä samalla ladontasisällöllä merkitään ryhmäksi tai klusteriksi.
6.20.2 Rinnakkaisladonnan toteutus
Koska linjat rinnakkain järjestetyillä automaateilla vaativat hyvin paljon enemmän asetuspaikkoja,
toteutettiin rinnakkaisladonnan konsepti alle asennetulla kuljetuksella ja vaaka-/pystyhissillä (HV-
Shuttle). Tällöin automaatit ovat yhä edelleen järjestetty sarjaan, kuitenkin hissiyksiköillä ja alle
asennetuilla kuljetuksilla mahdollistetaan linjan rinnakkaiskäyttö. Tällä tavalla saadaan pidettyä
SIPLACE-linjojen kompaktisuus.
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.20 SIPLACE Productivity Lift
Painos 07/2008 FI
461
6
Kuva 6.20 - 1 Sarja- ja rinnakkaislinjat vertailussa
6.20.2.1 Alle asennettu kuljetus
Kaksi kuljetushihnaa kuljettavat tyhjiä tai ladottuja piirilevyjä koneiden alitse (katso kuva 6.20 - 1).
Tällöin komponentin korkeus saa olla maks. 17 mm.
6.20.2.2 Horizontal-/Vertikal-Lift (Horizontal-/Vertikal-Shuttle)
Yksi HV-Shuttle on järjestettynä kulloinkin linjan alussa, automaattien ja linjan lopun välillä. Se kul-
jettaa piirilevyt alle asennetun kuljetuksen ja työstötason välillä sekä molempien alle asennetun
kuljetuksen ratojen välillä.
Sarjalinja
Rinnakkaislinja
Alle asennettu kuljetus
Ryhmä (Cluster)
Vaaka-/
pystyhissi
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.20 SIPLACE Productivity Lift Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
462
6

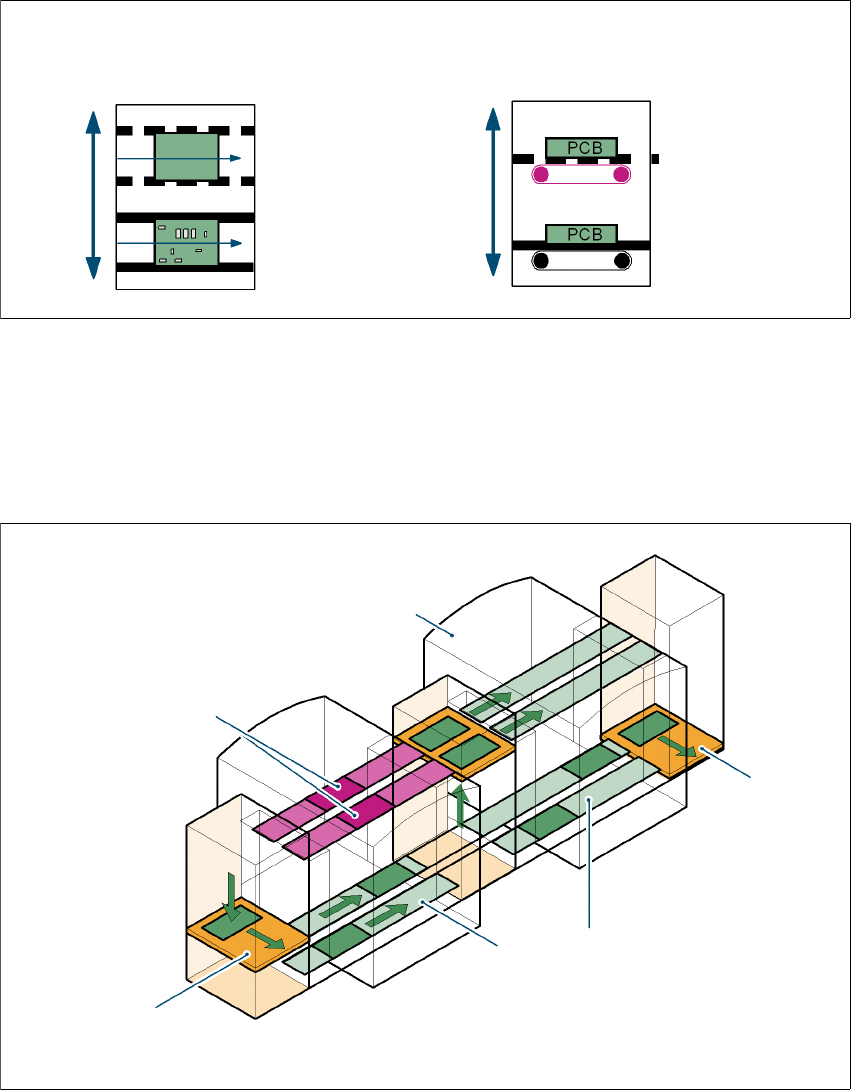

Kuva 6.20 - 2 Vaaka-/pysty-Shuttle (HV-Shuttle), kuljetus-ratavaihto ja hissitoiminto
6.20.3 Productivity-Liftin edut
Productivity-Liftillä saadaan automaattien nostetun ladontanopeuksien johdosta yhteensä nostet-
tua linjan sisällä linjan tuottavuutta.
6
Kuva 6.20 - 3 Productivity-Lift, seisokkiaikojen välttäminen
6
Rinnakkain ketjutetuissa linjoissa yksittäisiä automaatteja voi pudota pois ilman että koko linja jou-
tuu seisokkiin. Lisäksi pääsy yksittäisille koneille on mahdollista samalla kun muu linja latoo edel-
Vaakakuljetus
HV-Shuttle
hissitoiminto
Pystykuljetus
Latomaton
Ladottu
Vakio-
kuljetustaso
Alle asennettu-
kuljetustaso
HV-Shuttle
kuljetus-radanvaihto
Ladonnassa varattu PL-kulje-
tusmatka
Ladonta-automaatti
Vaaka-
ja pystyhissi
Alle asennettu kul-
jetus
Ratavaihto
