Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset Alkaen ohjelmistoversiosta SR.605.xx 6.8 PL-viivakoodilukija Painos 07/2008 FI 437 6.8.4 Asennusmahdollisuudet PL-viivakoodilukijaa varten Kuva 6.8 - 3 Asennusmahdollis uude…
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.8 PL-viivakoodilukija Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
436
6.8.3 Tekniset tiedot - 2D -viivakoodilukija
6
6
Tietoliikenneväylä RS232, RS 422/485
Sähköliitäntä 15-napainen D-Sub-HD -pistoke
Käyttöjännite 10 V- ... 30 V-
Laserdiodi Punainen valo
Aallonpituus 650 nm
Laserluokka Luokka 2, DIN EN 60825-1: 2001 mukaan
Lukutaajuus 100 ... 15 kHz
Erotuskyky 0,17 mm ... 0,5 mm
2D-koodilaadut Data Matrix ECC 200
2D-viivakoodin pituus
Yksittäiskuljetin
Kaksoiskuljetus, asynkroninen
Kaksoiskuljetus, synkroninen
Maks. 40 merkkiä
Maks. 40 merkkiä
Maks. 40 merkkiä
1D-koodilaadut Koodi 39, Koodi 128,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code
(muita kysyttäessä)
1D-viivakoodin pituus
Yksittäiskuljetin
Kaksoiskuljetus, asynkroninen
Kaksoiskuljetus, synkroninen
Maks. 40 merkkiä
Maks. 40 merkkiä
Maks. 40 merkkiä
Optinen näyttö 4 x LED -toimintanäyttö
Akustinen näyttö Summeri
Tietoliikenneväylä RS232, RS 422/485, Ethernet
Sähköliitäntä 15-napainen D-Sub-HD -pistoke
RJ45-pistoke 10baseT
Käyttöjännite 10 V- ... 30 V-
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.8 PL-viivakoodilukija
Painos 07/2008 FI
437
6.8.4 Asennusmahdollisuudet PL-viivakoodilukijaa varten
Kuva 6.8 - 3 Asennusmahdollisuudet PL-viivakoodilukijaa varten
(1) 2D-viivakoodilukija "ylhäällä"
(2) 2D-viivakoodilukija "alhaalla"
(3) 1D-viivakoodilukija "ylhäällä"
(4) 1D-viivakoodilukija "alhaalla"
(5) Asennuskisko
Pos. W216, artikkeli-nro. 03010316-01
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.8 PL-viivakoodilukija Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
438

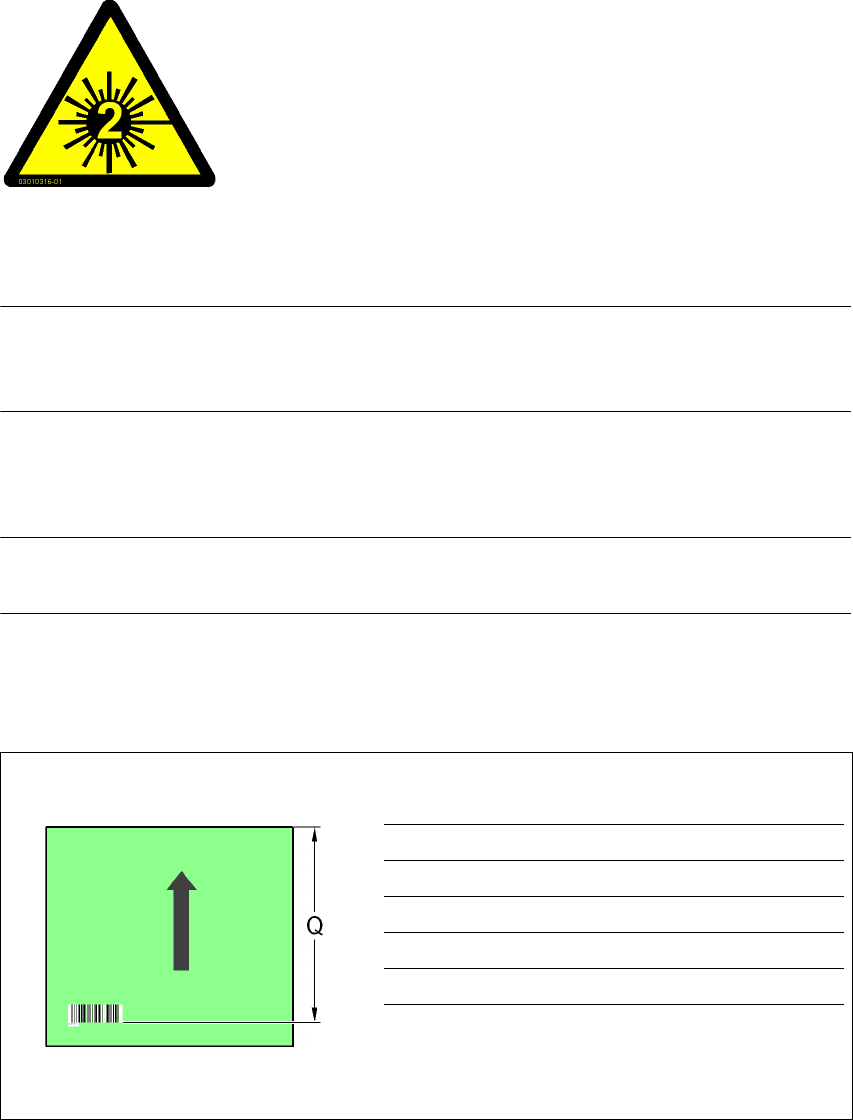

6.8.5 Varoituskyltti W216 PL-tulopuolen suojuksessa
6
Varoituskyltti W216 "Laserluokka 2" PL-tulopuolen suojuksessa,
artikkeli-nro. 03010316-01 (lukumäärä automaattia kohti: 1)
OHJE 6
Kun automaattiin asennetaan PL-viivakoodinlukija, jälkivarustelusarjaan sisältyvä laservaroitus-
kyltti W206 on kiinnitettävä PL-tulopuolen suojukseen.
6.8.6 PL-viivakoodietikettien sijoittaminen piirilevylle
OHJE 6
Rajoitus yli 430 mm pitkille piirilevyille
6.8.6.1 Sijoittaminen PL-pituussivua pitkin -
lukusäde poikittain kuljetussuuntaan nähden
Kuva 6.8 - 4 Sijoittaminen PL-pituussivua pitkin - lukusäde poikittain kuljetussuuntaan nähden
6
6
6
6
6
6
LASERSÄTEILY!
Älä katso säteeseen
Laserluokka 2
PL-viivakoodilukija Q [mm]
2D ylhäällä 390
1D ylhäällä 390
2D alhaalla
a
a) Jos automaattiin on asennettu PL-kaksoiskuljetus,
tarjoamme 2D-PL-viivakoodinlukijan "alhaalla" jälki-
varustamiseen erityiskonstruktiota.
430
1D alhaalla 430
