Käyttöohje SIPLACE X-sarja 5 Käyttöhenkilöstön tehtävät Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 5.12 Ko mponen ttivaunun telakointi telakointiasemaan ja irr otus siitä 367 → T yönnä komponenttivaunu varova…
5 Käyttöhenkilöstön tehtävät Käyttöohje SIPLACE X-sarja
5.12 Komponenttivaunun telakointi telakointiasemaan ja irrotus siitä Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
366
5.12 Komponenttivaunun telakointi telakointiasemaan
ja irrotus siitä
5

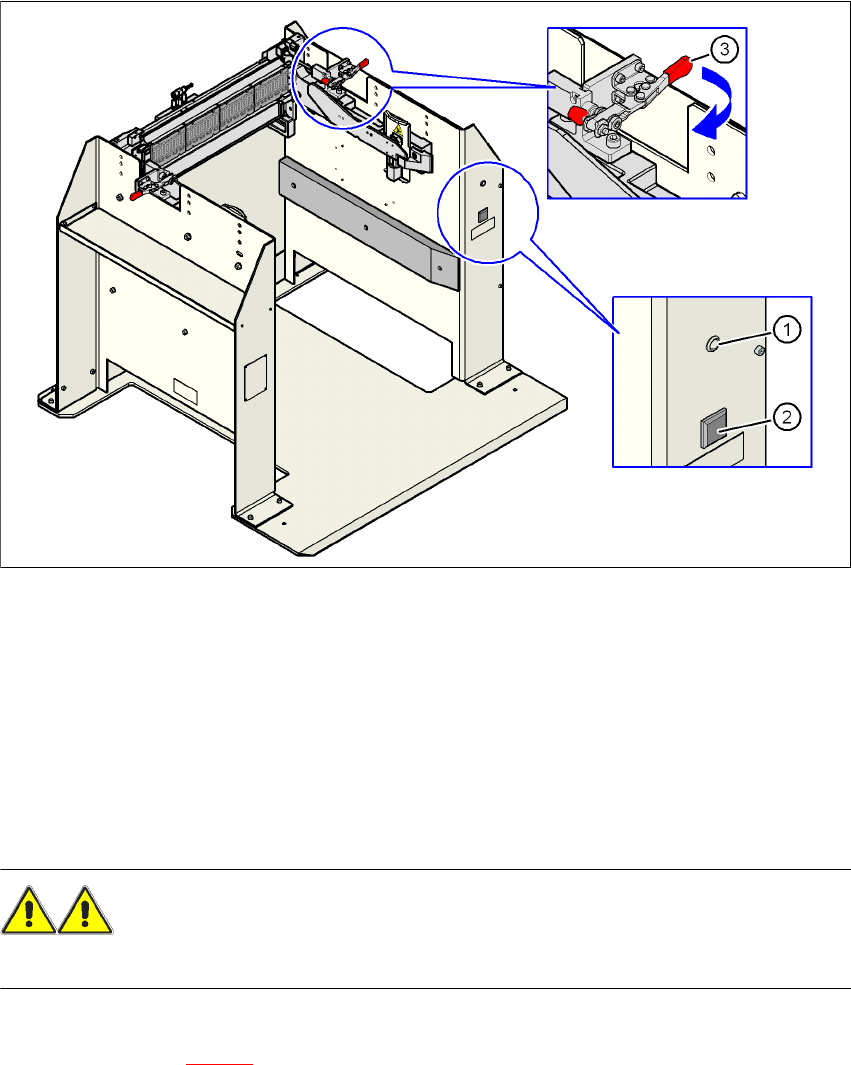

Kuva 5.12 - 1 Komponenttivaunu, X-sarja - kahvojen kääntäminen alaspäin
(1) Verkkosyötön valvontavalo
(2) Painike syöttömoduulien lukitsemiseen ja irroittamiseen komponenttivaunussa
(3) Sivuttaislukitsin komponenttipöydän lukitsemiseen - vipu on asennossa "lukittu"
5
5
5.12.1 SIPLACE X-sarjan komponenttivaunun telakointi telakointiasemaan
VAROITUS 5
→ Älä kurota telakoinnin aikana komponenttivaunun ja telakointiaseman väliselle alueelle.
→ Avaa molemmat sivuttaislukitsimet samanaikaisesti kääntämällä kahvoja nuolen suuntaan
(pos. 3 kuvassa 5.12 - 1
).
Käyttöohje SIPLACE X-sarja 5 Käyttöhenkilöstön tehtävät
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 5.12 Komponenttivaunun telakointi telakointiasemaan ja irrotus siitä
367
→ Työnnä komponenttivaunu varovasti telakointiasemaan. Tällöin komponenttipöytää kohote-
taan.
→ Huomioi, että komponenttivaunu on kokonaan telakointiaseman pohjalevyn päällä.
→ Sulje molemmat sivuttaislukitsimet samanaikaisesti (pos. 3 kuvassa 5.12 - 1
, sivu 366).
Komponenttipöytö nostetaan lopulliseen positioon ja lukitaan paikalleen.
→ Painikkeen (pos. 2 kuvassa 5.12 - 1
, sivu 366) avulla syöttömoduulit voidaa lukita ja irroittaa
lukituksesta komponenttipöydällä.
5.12.2 SIPLACE X-sarjan komponenttivaunun poistaminen telakointiasemasta
VAROITUS 5
→ Älä kurota poiston aikana komponenttivaunun ja telakointiaseman väliselle alueelle.
→ Avaa molemmat sivuttaislukitsimet samanaikaisesti (pos. 3 kuvassa 5.12 - 1
, sivu 366).
Komponenttipöytä lasketaan alas.
→ Vedä nyt komponenttivaunu ulos telakointiasemasta.
