6.15.1 Kuvaus

Komponenttianturi kiinnitetään 12-segmenttisen Collect&Place-pään kotelon alapuolelle (katso

kuva 6.15 - 1

, sivu 447). Se skannaa komponentin ääriviivan ja testaa, onko pipetissä komponent-

tia. Samalla määritetään komponentin korkeus. Näistä tiedoista saadaan selville, onko kompo-

nentti normaaliasennossa tai kiinnittyykö pipettiin yläreunasta. Korkeuden testaus on mahdollista

komponentille, joka on korkeudeltaan 0,1 mm ja 4 mm välillä. Suuremmilla komponenteilla tarkis-

tetaan vain komponentin läsnäolo pipetissä.

Komponenttianturi konfiguroidaan SIPLACE Pro-tietokoneessa kotelomuoto-Editorissa.

Kaikki pipetit, myös erikoispipetit, saadaan skannattua komponenttianturilla.

6.15.2 Toimintaperiaate

Pätevän mitan saamiseksi täytyy seuraavien kahden ehdon olla täytettyinä:

– Valonsäteen täytyy osua tyhjään pipettikärkeen kalibrointitapahtumassa.

– Pipettikärjen täytyy olla komponentin kanssa valonsäteen sisäpuolella.

– Minimi pipettipituus 13 mm.

– Pipettipituus + komponenttikorkeus + toleranssi < 17 mm

Näiden mittausehtojen huomioon ottamisella saadaan määritettyä joko komponentin läsnäolo tai

poissaolo tai komponentin korkeus. Minimi korkeusero on 100 µm.

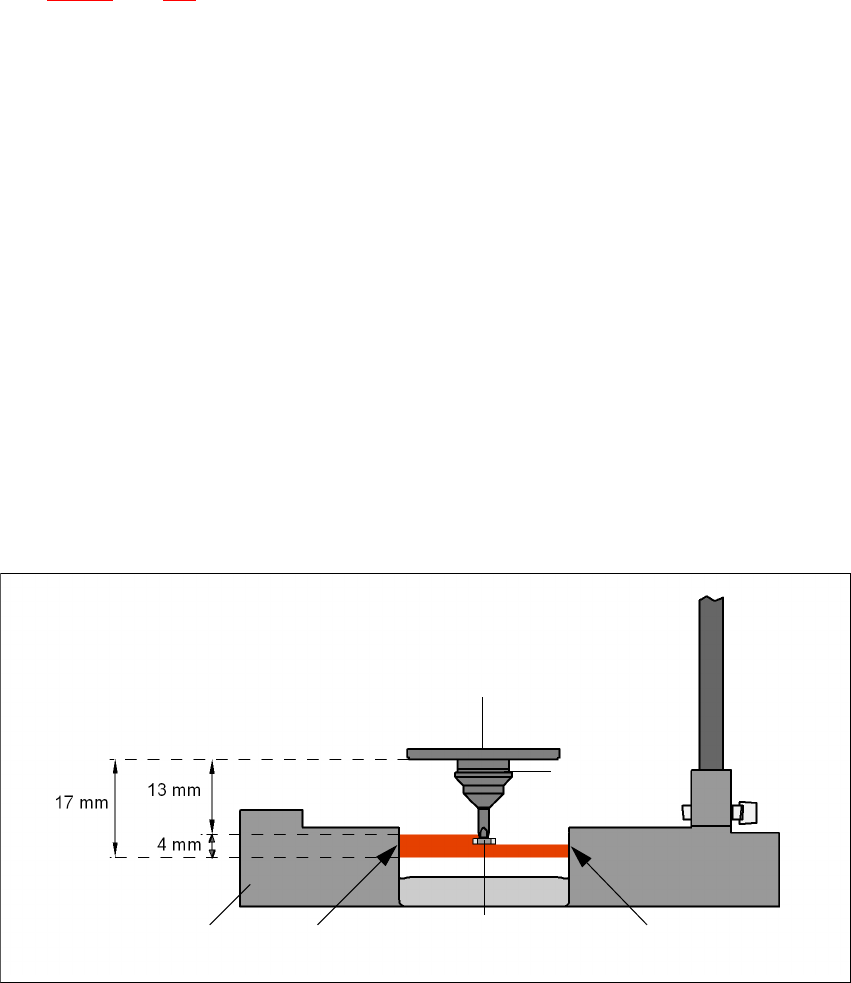

Kuva 6.15 - 2 Komponenttianturi, toimintaperiaate

Inkrementaalikiekko

Komponentti

Pipetti

IR-LED ValotransistoriKomponenttianturi poikkileik-

kaukseltaan

Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset

Alkaen ohjelmistoversiosta SR.605.xx 6.15 Komponenttianturi C&P12päätä varten

Painos 07/2008 FI

449

6.15.3 Komponenttianturin käyttäminen

OHJE 6

0201-komponenttien ladonnassa 906-pipetillä komponenttianturi on ehdottoman välttämätön,

koska ei voida suorittaa tyhjiömittausta. 6

Myös muiden pienten komponenttien, kuten 0402 tai 0603, ladonnassa komponenttianturin käyttö

voi parantaa dpm-arvoa. Huomioi tällöin, että komponenttianturin valinnan yhteydessä kotelo-

muotoluettelossa oleva komponentti voidaan latoa myös vain koneilla, jotka on varustettu kompo-

nenttianturilla.

Jos haluat testata komponentit komponenttianturilla, niin tämän täytyy olla konfiguroituna linjassa.

Sen jälkeen tarjoutuu seuraavia vaihtoehtoja:

Uusi varustelu Varusteluoptimointi osoittaa komponenteille komponenttianturin au-

tomaattisesti, jos tämä on asennettu.

Vanha varustelu komponenteille, jotka tulee testata komponenttianturilla, annetaan

uusi kotelomuoto-numero.

Keskustietojenhallinta Jos linjassa kaikki automaatit eivät ole varustettuja komponenttian-

turilla, jokaiselle komponentille, joka tulee testata komponenttiantu-

rilla, annetaan uusi kotelomuoto-numero.

OHJE 6

– Vain Siemens AG:n huoltoteknikot saavat suorittaa jälkivarustelun komponenttiantureilla.

– Uudelleenkalibroi 12-segmentti-C&P-pää komponenttianturin asennuksen jälkeen SITEST-

ohjelmalla.
