6 Asemalaajennukset Käyttöohje SIPLACE X-sarja 6.1 Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 404 – T arraimet, jotk a kiinnittävät komponentin ulkoreunoilta, ja – tarraimet, jotka kiinnittävä…
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.1 Pipetinvaihtaja
Painos 07/2008 FI
403
6.1.4.8 Pipetinvaihtaja 2 TwinHead:ia varten
Artikkeli-nro. 00119717-xx Pipetinvaihtaja 2, TwinHead
Tähän pipetinvaihtajaan mahtuu enintään 10 pipettimakasiinia. Kaikki muut tekniset tiedot ovat
samat, kuin 1. pipetinvaihtajan tiedot.
6.1.4.9 Komponenttien poisheittosäiliö SIPLACE TwinHead:ille
SIPLACE TwinHead:iä varten voidaan asentaa säiliö poisheitettäville komponenteille. Sen paikka
on Fine-Pitch-Visionmoduulin vieressä (katso pos. 4 kuvassa 6.1 - 27
, sivu 399 ja 6.1 - 28, sivu
400
).
6
Kuva 6.1 - 31 Komponenttien poisheittosäiliö SIPLACE TwinHead:ille
6.1.4.10 Tarraimet ja erikoispipetit
SIPLACE-automaatit työstävät Standard-SMT -spektrin lisäksi myös komponentteja läpipisto-
asennustekniikassa (Through Hole Technology) ja OSC-komponenttejä (Odd Shaped Compo-
nents). Lisäksi Siemens EA kehittää samaan aikaan jatkuvasti erikoispipettejä ja tarraimia.
Erikoispipettejä tarjotaan kaikkiin ladontapäihin, jotta ladontatoimeksiannot voidaan suorittaa ko-
konaan suurimmalla nopeudella, tarkkuudella ja joustavuudella. Automaattipipettien käyttö vä-
hentää lisäksi varusteluaikoja, jotka pitenevät tuotteen vaihdon yhteydessä.
Siemens EA tarjoaa Pick&Place-päille mekaanisia tarraimia. Mekaaniset tarraimet noutavat ja la-
tovat sellaiset komponentit, joiden yläpinta ei sovellu pipettien kautta tapahtuvaan imuun. Tarrai-
met on valmistettu kahdella tavalla, ja ne voidaan jakaa toimintonsa mukaan kahteen ryhmään:
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.1 Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
404
– Tarraimet, jotka kiinnittävät komponentin ulkoreunoilta, ja
– tarraimet, jotka kiinnittävät komponentin sisäreunoilta.
Tietoa erikoispipeteistä ja tarraajista saat Siemens EA:lta. Halutessasi valmistuttaa erikoismaka-
siinejä ja tarraimia, ota myös silloin yhteys Siemens EA:ään.
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.2 Telakointiasema SIPLACE X-sarjan komponenttivaunulle
Painos 07/2008 FI
405
6.2 Telakointiasema SIPLACE X-sarjan komponentti-
vaunulle
Artikkeli-nro. 00116933-xx Telakointiasema SIPLACE X-sarjan komponenttivaunulle
6.2.1 Kuvaus
Telakointiasema on esivarustelupaikan lisäkomponentti. Se on esivarustelupaikan ja SIPLACE X-
sarjan komponenttivaunun välinen yhdysside. Telakointiasema mahdollistaa komponenttivaunun
varustelun syöttömoduuleilla, toimintatestauksen ja varustekontrollin.
6

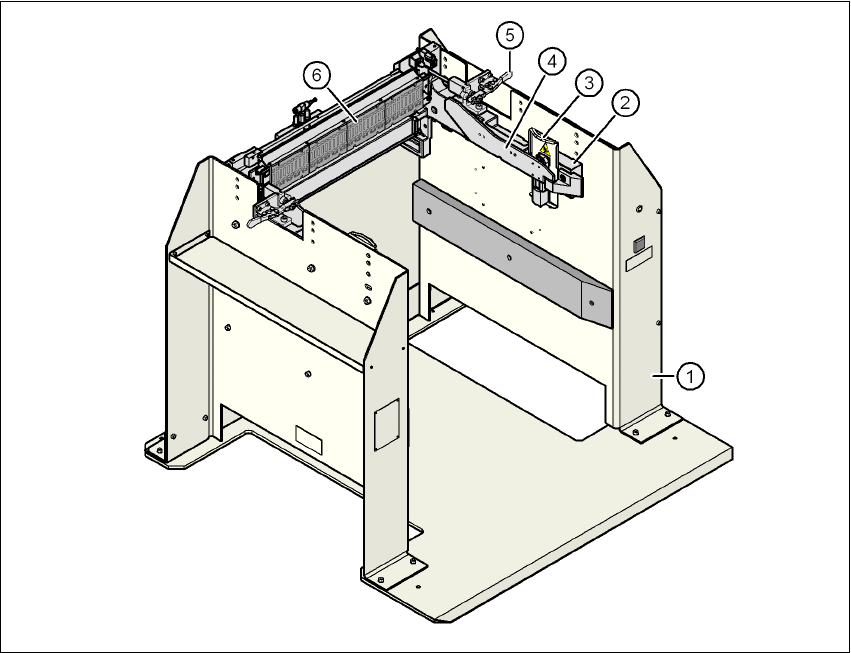

Kuva 6.2 - 1 Telakointiasema, SIPLACE X-sarja
(1) Telakointiasema
(2) Komponenttivaunun sisäänvetolaite X-sarja
(3) Varoituskilvellä W204 varustettu suojapelti
(4) Kiskot komponenttipöydän johtamiseen ja telakointiin
(5) Sivuttaislukitsin komponenttivaunun lukitsemiseen
(6) EDIF (energia- ja data-interface)
