6 Asemalaajennukset Käyttöohje SIPLACE X-sarja 6.1 Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 382 6.1.2.5 Pipetinvaiht ajan paikka C&P12-päälle X2 -automaatilla Asetuspaikoille 1 ja 3 void…
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.1 Pipetinvaihtaja
Painos 07/2008 FI
381
6.1.2.4 Pipetinvaihtajan paikka C&P12-päälle X3-automaatilla
Asetuspaikoille 1, 3 ja 4 voidaan asentaa 2 pipetinvaihtajaan saakka 12-segmentti-Collect&
Place-pää (pos. 1 ja 2 kuvassa 6.1 - 11
). Asetuspaikalle 2 voidaan asentaa yksi pipetinvaihtaja.
Tämä tuottaa 7 pipetinvaihtajan kokonaiskapasiteetin 35 makasiinin kanssa ja yhteensä 420
pipettivarastoa.
6

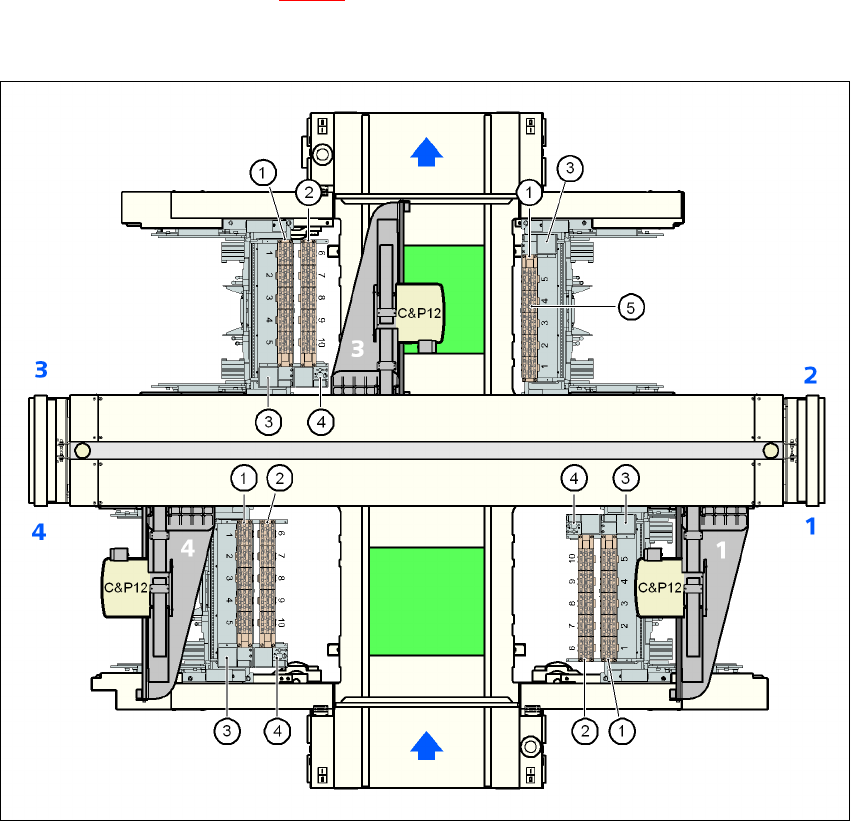

Kuva 6.1 - 11 Pipetinvaihtajan paikka 12-segm.-Collect&Place-päälle X3-automaatilla
6
(1) Pipetinvaihtaja, "rivi 1"
(2) Pipetinvaihtaja, "rivi 2"
(3) Komponenttien poisheittosäiliö
(4) Poistolaite ja säiliö poisheitettäville pipeteille
(5) Pipettimakasiini
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.1 Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
382
6.1.2.5 Pipetinvaihtajan paikka C&P12-päälle X2-automaatilla
Asetuspaikoille 1 ja 3 voidaan asentaa 2 pipetinvaihtajaan saakka 12-segmentti-Collect&Place-
päätä varten (pos. 1 ja 2 kuvassa 6.1 - 12
). Asetuspaikoille 2 ja 4 voidaan asentaa kullekin yksi
pipetinvaihtaja. Tämä tuottaa 6 pipetinvaihtajan kokonaiskapasiteetin 30 makasiinin kanssa ja yh-
teensä 360 pipettivarastoa.
6

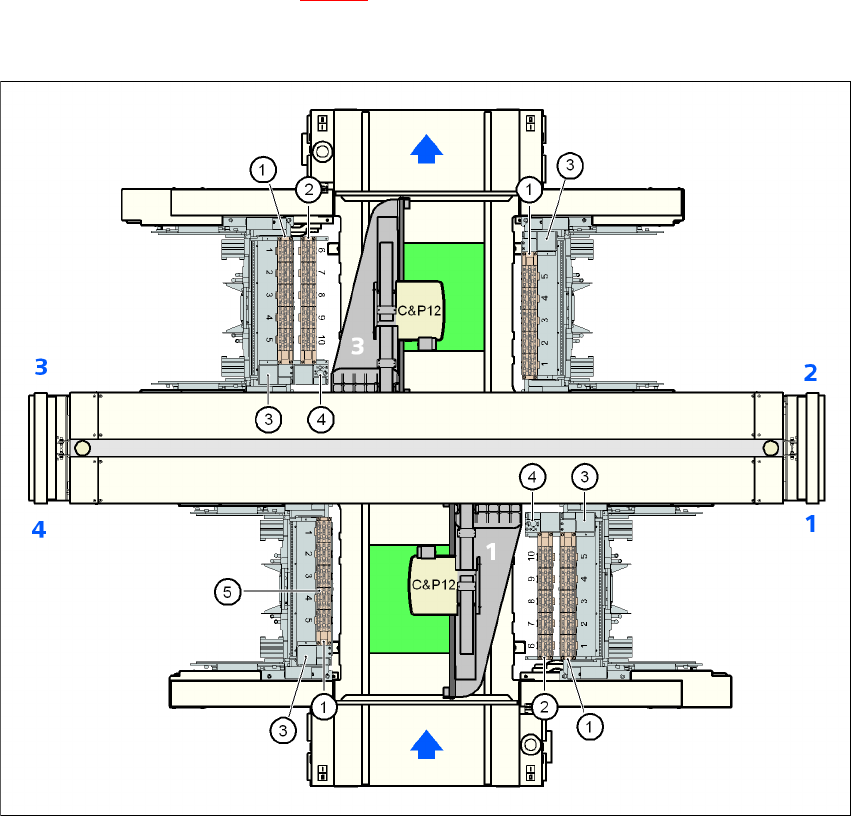

Kuva 6.1 - 12 Pipetinvaihtajan paikka 12-segm.-Collect&Place-päälle X2-automaatilla
6
(1) Pipetinvaihtaja, "rivi 1"
(2) Pipetinvaihtaja, "rivi 2"
(3) Komponenttien poisheittosäiliö
(4) Poistolaite ja säiliö poisheitettäville pipeteille
(5) Pipettimakasiini
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.1 Pipetinvaihtaja
Painos 07/2008 FI
383
6.1.2.6 Asennus
"Rivi 1" pipetinvaihtajat (katso kuva 6.1 - 10, 6.1 - 11 ja 6.1 - 12sivulta380 alkaen) on kiinnitetty
kulloinkin komponenttivaunun syöttölaitteistoon. Pipetinvaihtajille "rivi 2" on olemassa lisäasen-
nussarja. Se pitää sisällään poistolaitteen ja säiliön poisheitettäville pipeteille (katso kappale
6.1.2.10
, sivu 387).
6
Kuva 6.1 - 13 Asennuspaikka
(1) Jousihaka osoittaa käyttäjään
(2) Kiinnike osoittaa PL-kuljetukseen
→ Suuntaa pipetinvaihtaja niin, että liikkuvat jousihaat osoittavat aina käyttäjään, kiinnikkeet
aina PL-kuljetukseen.
VAROITUS 6
– Asenna kullekin ladontapäälle vain sille kuuluvia pipetinvaihtajia. Sekakonfiguraatio aiheuttaa
ladontapään törmäysvaaran!
