Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot Alkaen ohjelmistoversiosta SR.605.xx Pa inos 07/2008 FI 3.8 Vision-järjestelmä 155 3.8.2.2 X3-automaatin IC- ja FC-kamerat 3 Kuva 3.8 - 2 X3-automaatin IC- ja FC-ka…
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.8 Vision-järjestelmä Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
154
3.8.2 Kiinteiden kameroiden asennuspaikat - IC- ja FC-kamera
3.8.2.1 X4-automaatin IC- ja FC-kamerat
3
Kuva 3.8 - 1 X4-automaatin IC- ja FC-kamerat
C&P C&P20A tai C&P12 tai C&P6
C&P6/12 6-segmentti-Collect&Place-pää tai 12-segmentti-Collect&Place-pää
TH TwinHead
25 FC-kamera, tyyppi 25
33 IC-kamera, tyyppi 33
P1, P2, P3, P4 Portaali 1, portaali 2, portaali 3, portaali 4
33 ja 25
25 ja 33
25 tai 33 33 tai 25
33 tai 25
25 tai 33
25 tai 33
P3
P3
P4
P4
P1
P2
P2
P1
P4
P3
P2
P1
25 tai 33
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.8 Vision-järjestelmä
155
3.8.2.2 X3-automaatin IC- ja FC-kamerat
3

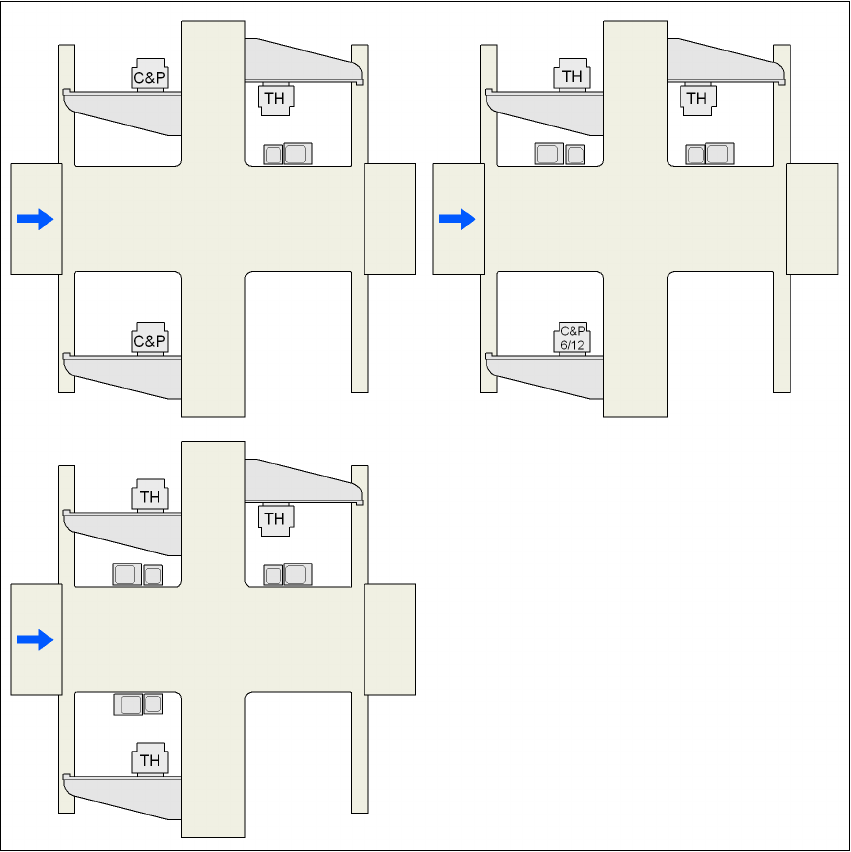

Kuva 3.8 - 2 X3-automaatin IC- ja FC-kamerat
C&P C&P20A tai C&P12 tai C&P6
C&P6/12 6-segmentti-Collect&Place-pää tai 12-segmentti-Collect&Place-pää
TH TwinHead
25 FC-kamera, tyyppi 25
33 IC-kamera, tyyppi 33
P1, P3, P4 Portaali 1, portaali 3, portaali 4
33 tai 25
25 ja 33
25 ja 33 33 ja 25 25 ja 33
33 tai 25
P3 P3
P4
P4
P1
P1
P4
P3
P1
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.8 Vision-järjestelmä Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
156
3.8.2.3 X2-automaatin IC- ja FC-kamerat
3

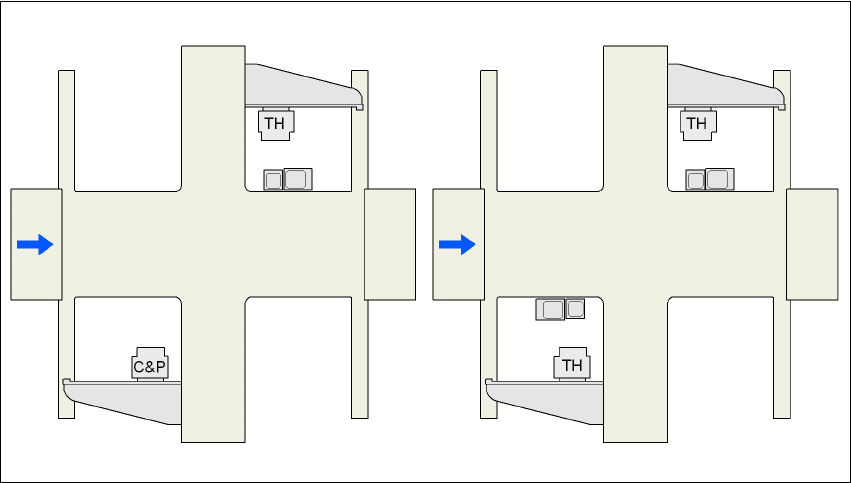

Kuva 3.8 - 3 X2-automaatin IC- ja FC-kamerat
C&P C&P20A tai C&P12 tai C&P6
C&P6/12 6-segmentti-Collect&Place-pää tai 12-segmentti-Collect&Place-pää
TH TwinHead
25 FC-kamera, tyyppi 25
33 IC-kamera, tyyppi 33
P1, P3 Portaali 1, portaali 3
25 ja 33
33 ja 25
25 ja 33
P3 P3
P1
P1
