00195732-01_UM_X-Serie_SR605_FI.pdf - 第41页
Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus Alkaen ohjelmistoversiosta SR.605.xx Pa inos 07/2008 FI 2.1 Turvallisuusohjeita 41 Kuva 2.1 - 1 Lineaarikäyttöjen kestomagneettien sijainti (1) X-lineaarimootto rien kestom…
2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
2.1 Turvallisuusohjeita Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
40
2.1.5 Turvallisuusohjeita kestomagneeteille
X- ja Y-akselin lineaarimoottoreita varten käytetään voimakkaita kestomagneetteja.
HENGENVAARA
VOIMAKKAITA KESTOMAGNEETTEJA AUTOMAATIN SISÄLLÄ 2
Henkilöillä, joilla on passiivisia tai aktiivisia siirrännäisiä kuten sydäntahdistimet, defibrillaattorit,
insuliinipumput jne, on olemassa hengenvaara avattujen suojakupujen yhteydessä automaatin si-
sällä!
→ Vaarassa olevien henkilöiden tulee välttää automaatin välitöntä läheisyyttä.
VAROITUS
RUHJEVAARA 2
Ruhjevaara henkilöille, joilla on passiivisia metallisia siirrännäisiä (esim. levyt, ruuvit jne.).
→ Älä tartu tai kumarru koneeseen suojakansien ollessa avattuna.
→ Älä tuo metalliesineitä vaara-alueelle.
VARO
VOIMAKKAITA KESTOMAGNEETTIKENTTIÄ 2
Voimakkaista magneettikentistä on vaara, että tietovälineillä tai shekkikorteilla olevia tietoja hävi-
tetään.
Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 2.1 Turvallisuusohjeita
41

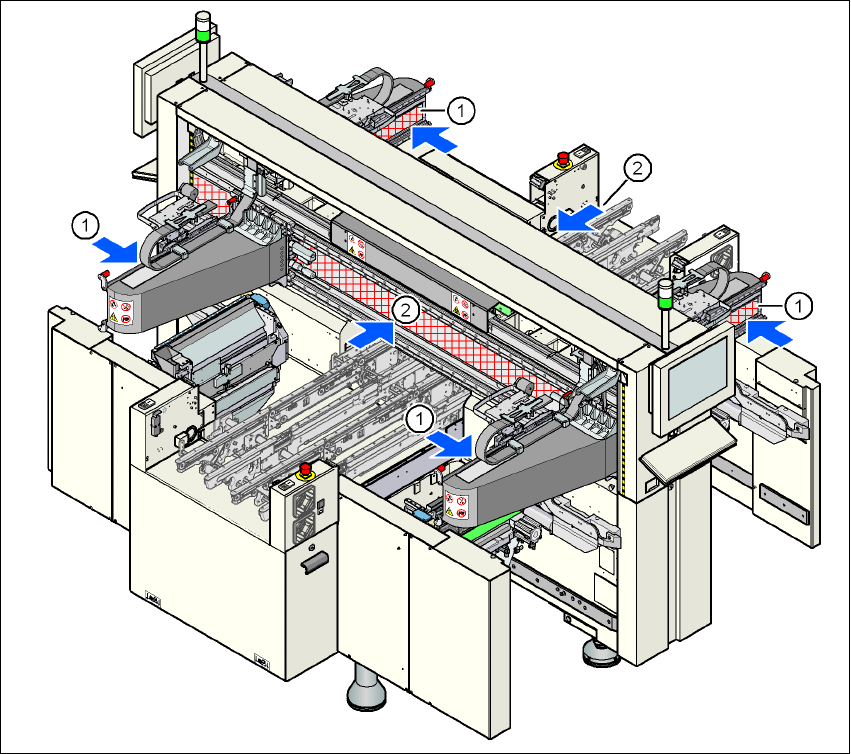

Kuva 2.1 - 1 Lineaarikäyttöjen kestomagneettien sijainti
(1) X-lineaarimoottorien kestomagneetit
(2) Y-lineaarimoottorien kestomagneetit
2
2
Noudata seuraavia ohjeita kestomagneetteihin kohdistuvissa töissä:
→ Jos henkilöllä on aktiivinen implantaatti (esim. sydämentahdistin) tai muita ferromagneettisia
proteeseja, hänelle on ehdottomasti kiellettyä tehdä näihin laitteisiin kohdistuvia töitä tai men-
nä niiden lähelle. Pidä turvallinen etäisyys lineaarimoottoriin!
→ Voimakkaista magneettisista vetovoimista johtuen magneettiradan ja liikkuvan primääriosan
suorassa läheisyydessä on noudatettava erityisiä varotoimenpiteitä. Raskaita tai leveitä te-
räs- tai rautaesineitä ei koskaan saa viedä manuaalisesti magneettiradan läheisyyteen.
Koska magneettiset vetovoimat eivät ole näkyviä, niiden vaikutukset magneettiradan lähei-
syydessä aliarvioidaan säännöllisesti. Magneettinen vetovoima voi alkaa äkillisesti. Veto-
voima voi magneettiradan kokoa vastaavien ferromagneettisten kohteiden (teräs tai rauta)
läheisyydessä nousta useaan tuhanteen newtoniin.
2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
2.1 Turvallisuusohjeita Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
42
→ Käytä aina magneettirataa käsiteltäessä soveltuvaa työ- ja suojavaatetusta (esim. käsineita,
kenkiä, jne.).
→ Ainoastaan vastaavasti koulutetuille Siemens-teknikoille on sallittua suorittaa asennustyöt ja
muut tehtävät magneettirataa vaihdettaessa.
→ Pidä hätätapausten varalta aina valmiina vähintään kaksi massiivisesta epämagneettisesta
materiaalista (esim. alumiini) valmistettua kiilaa (noin 10° - 15°) ja epämagneettisen vasaran
(noin 2 - 3 kg). Näitä työkaluja tarvitaan hätätapauksessa, jotta magneettisesti magneettira-
taan kiinnittyneet osat saadaan irrotettua ja mahdollisesti puristuksiin joutuneet raajat (sormi,
käsi, jalka) vapautettua. Älä koskaan aseta rautasydänmoottorin käämiydintä suoraan mag-
neettiradalle.
→ Voimakkaat magneettikentät voivat vahingoittaa ja tuhota elektronisia laitteita mittausinstru-
menttejä. Älä aseta magneettisia ainesosia sisältäviä laitteita tietokoneiden, monitorien tai
magneettisten tallennusvälineiden (esim. kovalevyjen, luottokorttien, audio- ja videonauho-
jen, jne.) läheisyyteen.
→ Pidä yksittäisten magneettiratojen välissä tai magneettiradan ja muiden magneettisten pinto-
jen välissä aina vähintään 45 cm etäisyyttä.
