6 Asemalaajennukset Käyttöohje SIPLACE X-sarja 6.2 Telakointiasema SIPLACE X-sarjan komponen ttivaunulle Alkaen ohjelmis toversiosta SR.605.xx Painos 07/2008 FI 406 T elakointiaseman olennaiset tehtävä t ovat: – Energian…
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.2 Telakointiasema SIPLACE X-sarjan komponenttivaunulle
Painos 07/2008 FI
405
6.2 Telakointiasema SIPLACE X-sarjan komponentti-
vaunulle
Artikkeli-nro. 00116933-xx Telakointiasema SIPLACE X-sarjan komponenttivaunulle
6.2.1 Kuvaus
Telakointiasema on esivarustelupaikan lisäkomponentti. Se on esivarustelupaikan ja SIPLACE X-
sarjan komponenttivaunun välinen yhdysside. Telakointiasema mahdollistaa komponenttivaunun
varustelun syöttömoduuleilla, toimintatestauksen ja varustekontrollin.
6
Kuva 6.2 - 1 Telakointiasema, SIPLACE X-sarja
(1) Telakointiasema
(2) Komponenttivaunun sisäänvetolaite X-sarja
(3) Varoituskilvellä W204 varustettu suojapelti
(4) Kiskot komponenttipöydän johtamiseen ja telakointiin
(5) Sivuttaislukitsin komponenttivaunun lukitsemiseen
(6) EDIF (energia- ja data-interface)
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.2 Telakointiasema SIPLACE X-sarjan komponenttivaunulle Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
406
Telakointiaseman olennaiset tehtävät ovat:
– Energian syöttö komponenttivaunulle ja X-syöttömoduuleille
– Paineilman syöttö komponenttivaunulle ja X-syöttömoduuleille
– Infrastruktuurin tarjoaminen esivarustelupaikan PC:n ja syöttömoduulien väliselle tietolii-
kenteelle
Telakointiaseman avulla käyttäjä voi tuotantoympäristön ulkopuolelle suorittaa X-syöttömoduulien
toimintatestejä ja tarkastaa varustelun. Tällöin kaksi neljän telakointiaseman riviä on yhdistettynä
CAN-Bus:in välityksellä esivarustelu-PC:hen. Jokainen telakointiasema omaa oman sähkö- ja
paineilmaliitännän.
Telakointiaseman komponenttivaunun sisäänvetolaite (pos. 2 kuvassa 6.2 - 1
, sivu 405) voidaan
säätää haluttuun PL-kuljetuskorkeuteen. Esivarustelua varten komponenttivaunu työnnetään te-
lakointiasemaan (pos. 1 kuvassa 6.2 - 1
, sivu 405). Komponenttivaunun sivulla olevien rullalaa-
kerien ohjaamana komponenttivaunu liukuu komponenttivaunun sisäänvetolaitteen kiskoilla
energia- ja data-interface-liittimiin. Tällöin komponenttipöydällä olevien syöttömoduulien EDIF po-
sitioidaan optimaalisesti komponenttivaunun sisäänvetolaitteen EDIF:iin (pos. 5 kuvassa 6.2 - 1
,
sivu 405
) ja lukitaan siihen paikkaan molemmilla sivuttaislukitsimilla. Suojapellit (pos. 3 kuvassa
6.2 - 1
, sivu 405) estää komponenttivaunun kulkurulliin tarttumisen vaunua telakointiasemaan
työnnettäessä.
6

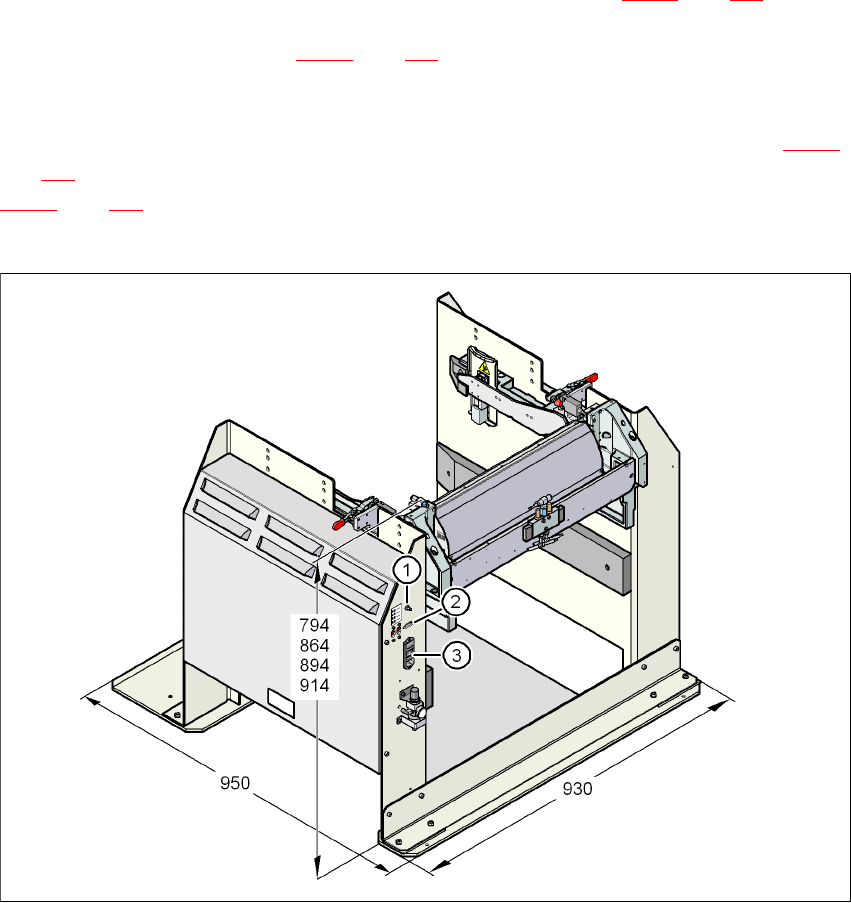

Kuva 6.2 - 2 Telakointiasema - mitat millimetreinä, liitäntäpaikat
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.2 Telakointiasema SIPLACE X-sarjan komponenttivaunulle
Painos 07/2008 FI
407
6.2.2 Tekniset tiedot
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
Kuvatekstit kuvaan 6.2 - 2, sivu 406
(1) Paineilmaliitäntä
(2) CAN-Bus-liitäntä
(3) Virransyöttöliitäntä
6
Mitat
Pituus x Leveys 950 mm x 930 mm
Korkeus 794 mm jossa on PL-kuljetuskorkeus 830 mm
864 mm jossa on PL-kuljetuskorkeus 900 mm
894 mm jossa on PL-kuljetuskorkeus 930 mm
914 mm jossa on PL-kuljetuskorkeus 950 mm
Paino 120 kg
Paineilman liitäntäarvot
p
min
p
max
0,5 MPa (5,0 bar)
1,0 MPa (10,0 bar)
Paineilmaliitäntä Kytkentäpistoke KS 2-M5-A
Paineilman kulutus 50 Nl/min
a
a) Ilmakehän normaaliolosuhteissa 20°C ja 1013 hPa
Liitäntäjännite 88 - 264 V~
Nimellisvirta 3,5 A (230 V~)
7 A (115 V~)
Nimellis-näennäisteho 0,8 kW
Sulakkeet 2 x 8 A
