1 Johdanto Käyttöohje SIPLACE X-sarja

1.2 Linjakonsepti Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI

1.2 Linjakonsepti

1.2.1 Suositellun linjakonseptin kuvaus

SIPLACE-konsepti merkitsee joustavuutta, modulaarisuutta, kompaktisuutta ja korkeaa tehotihe-

yttä. Se mahdollistaa valmistuslinjan yksilöllisen konfiguroinnin samoista ja erilaisista moduu-

leista. Jos tuotantovaatimukset muuttuvat, saadaan yksittäiset ladontajärjestelmät yhdisteltyä

uudelleen niiden kompaktisuuden ansiosta nopeasti ja ilman suuria kustannuksia.

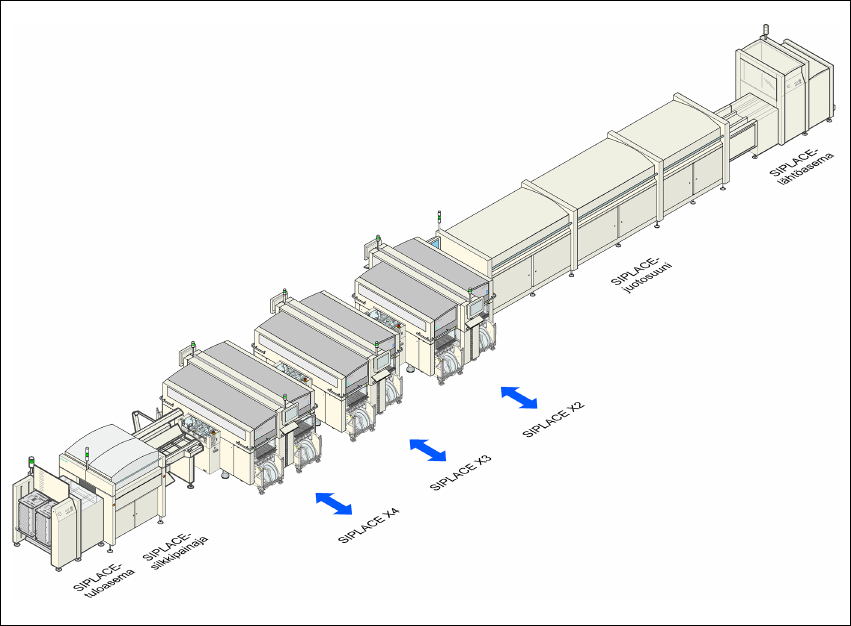

Kuva 1.2 - 1 Linjakonsepti (esimerkki)

SIPLACE-perhe tarjoaa jokaiseen tehotarpeeseen sopivan ladontajärjestelmän:

SIPLACE X-sarjan automaatit latovat suuria IC-piiriä, Flip-Chip, Bare Die ja eksoottisia kom-

ponentteja (OSC). Ne kattavat erittäin suurella ladontateholle komponettispektrin alkaen

01005:stä 85 x 85 mm² / 125 x 10 mm² asti.

Käyttöohje SIPLACE X-sarja 1 Johdanto

Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 1.2 Linjakonsepti

1.2.2 SIPLACE linja- ja softwareratkaisut

SIPLACE tarjoaa SMT-koneiden, -linjojen ja -tuotannon ohjaukseen kokonaisratkaisuja, jotka pe-

rustuvat modulaarisiin software-työkaluihin: SIPLACE Software Suite.

1.2.2.1 Tuotemääritys, optimointi ja linjaohjaus

Tuotteen virheetön otto tuotantoon lyhyimmässä mahdollisessa ajassa ja tuotantolinjojen opti-

maalinen käyttö ovat olennaisen tärkeita suurimman mahdollisen tuotantotehon saavuttamiseksi.

SIPLACE Software Suite:n ohjelmilla voit yksinkertaisesti ohjelmoida tuotteita, optimoida jo tehty-

jä ohjelmia ja optimoida kunkin SMT-tuotantolinjan sisäistä kuormitusta.

1.2.2.2 Tuotannonvalvonta & prosessiohjaus

Asetettujen tuotantotavoitteiden saavuttamiseksi on tärkeää, että tuotantoon osallistuvia laitteis-

toja valvotaan ja ohjataan jatkuvasti. SIPLACE Software Suite:ssa on sitä varten eri käyttäjäryh-

mille sovitettuja monitorointi-tuotteita, jotka tiedottavat heti raja-arvon ylittymisestä koneella tai

tuotantolinjassa.

1.2.2.3 Varustelun verifiointi & Traceability

Varusteluvirheet johtavat sarjavirheisiin. Käyttäjäystävälliset SIPLACE Software -ohjelmat autta-

vat niiden välttämisessä ja takaavat siten korkean laadun elektroniikkatuotannossa.

1.2.2.4 SIPLACE Software Suiten edut yhdellä silmäyksellä:

– Nopea ohjelmointi ja nopea virheentunnistus

– Vaihto- ja seisokkiaikojen pieneneminen

– Tuotantolinjan optimaalinen kuormitus

– Tosiaikatiedot tuotantoalueelta

– Nopein mahdollinen tiedonjakelu

– Resurssien optimaalinen käyttö

– Ajoissa tuleva tieto siitä, milloin tuotantomateriaalia tulee tilata lisää

– Kunnossapitotoimenpiteiden koordinointi
