3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja 3.11 Komponenttivaunu, SIPLACE X-sarja Alkaen ohj elmistoversiosta SR.605.xx Painos 07/2008 FI 218 3.1 1.5 Komponenttivaunun mi tat, SIPLACE X-sarja 3 Kuva 3.1 1 - …
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.11 Komponenttivaunu, SIPLACE X-sarja
217
3.11.4 SIPLACE X-sarjan komponenttivaunun kohdistusmerkit
3

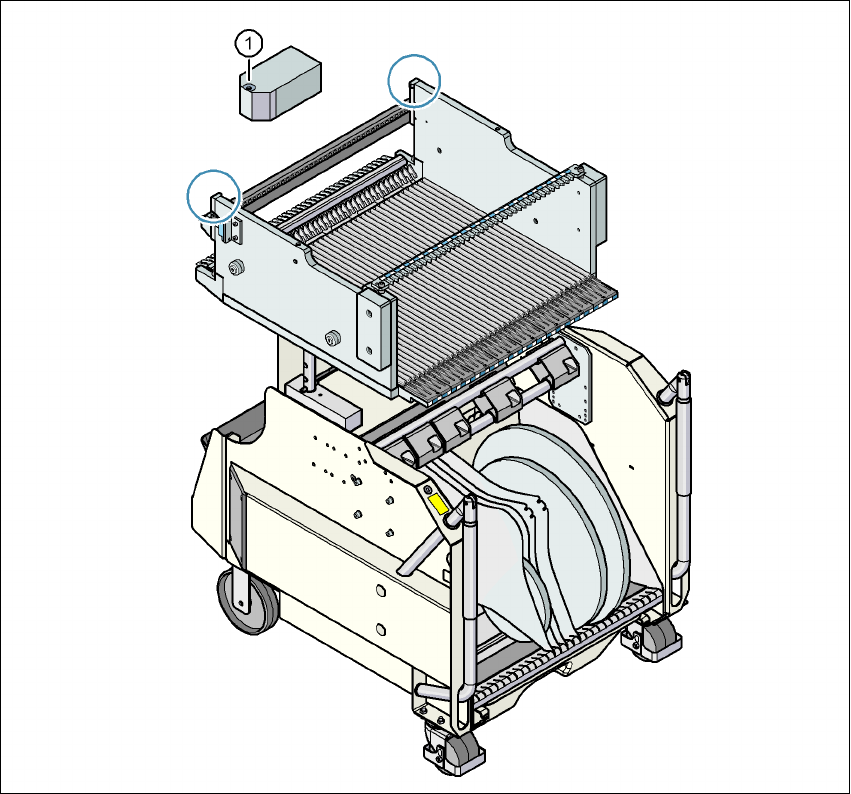

Kuva 3.11 - 4 SIPLACE X-sarjan komponenttivaunun kohdistusmerkit
(1) Komponenttivaunun kohdistusmerkit
SIPLACE X-sarjan komponenttivaunun telakoinnin jälkeen koneelta puuttuvat komponenttivau-
nun kohdistusmerkit.
Poimittaessa komponentteja, joiden sivunpituus on pienempi kuin 0,5 mm, siis 0402-komponentit
ja pienemmät, suoritetaan ennen ensimmäisen komponentin poimintaa nauhataskussa olevan
komponentin aseman määritys.
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.11 Komponenttivaunu, SIPLACE X-sarja Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
218
3.11.5 Komponenttivaunun mitat, SIPLACE X-sarja
3

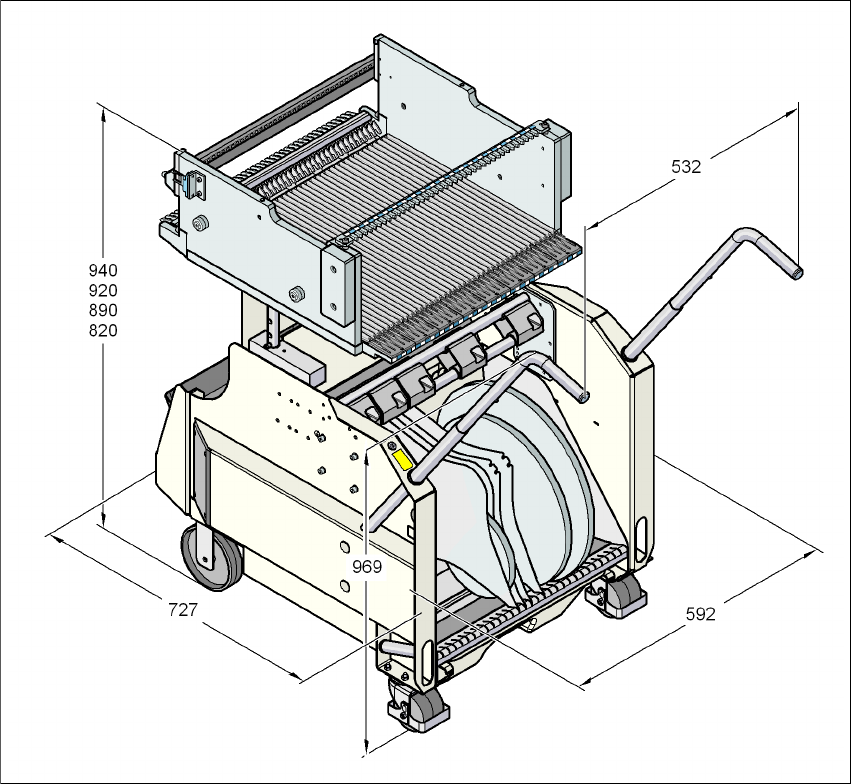

Kuva 3.11 - 5 Komponenttivaunun mitat, SIPLACE X-sarja, kaikki mitat millimetreinä
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.11 Komponenttivaunu, SIPLACE X-sarja
219
3.11.6 Komponenttipöytä SIPLACE X-sarja
Syöttömoduulien etummainen liukujohde asetetaan sisäänvientiohjaimeen (pos. 1 kuvassa
3.11 - 6
). Sisääntyönnettäessä syöttömoduuli liukuu johteissaan (pos. 12 ja 13 kuvassa 3.9 - 2
, sivu 167) johdeprofiilissa (pos. 2 kuvassa 3.11 - 6) vastelistaan asti (pos. 4 kuvassa 3.11 - 6).
Vastelistan keskitinreikä (pos. 5 kuvassa 3.11 - 6
) osuu X-syöttömoduulin keskitintappiin "edessä"
(pos. 4 kuvassa 3.9 - 1
, sivu 166). Samalla komponenttipöydän lukituslinkku (pos. 1 kuvassa 3.11
- 7, sivu 220) napsahtaa kiinni syöttömoduulin lukitusrullaan (pos. 1 kuvassa 3.9 - 1, sivu 166).
Syöttömoduulin yläpinnalla oleva keskitintappi "takana" (pos. 12 kuvassa 3.9 - 1
, sivu 166) osuu
keskitinlistassa (pos. 3 kuvassa 3.11 - 6
) olevaan ohjausloveen.
3

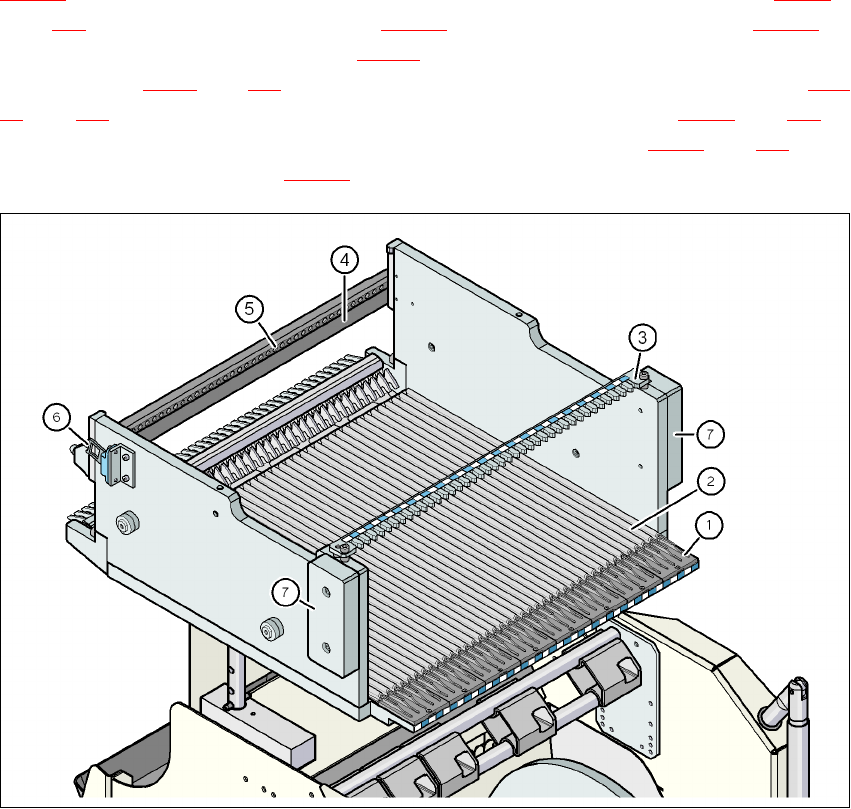

Kuva 3.11 - 6 Komponenttipöytä, SIPLACE X-sarja, kuva takasivulta
(1) Sisäänvientiohjain
(2) Johdeprofiili (-profiili)
(3) Keskitinlista X-syöttömoduulin keskitintapin "takana" ohjaamiseen
(4) Vastelista
(5) Keskitysreiät
(6) Kytkinkieleke HÄTÄ-SEIS-piirin turvakytkintä varten
(7) Kosketussuoja
