Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.10 S-syöttömoduulit SIPLACE HF komponenttivaunulle
205
3.10.8.15 Bulkcase-syöttömoduuli
3
Kuva 3.10 - 15 Bulkcase-syöttömoduuli
Artikkelinumero 00142318-xx 3
Leveys 30,6 mm 3
Ratoja syöttömoduulissa 2 3
Varaa syöttömoduuliasetuspaikkoja 1 3
Syöttömoduulien enimmäismäärä 4 x 15 3
Komponenttivarasto 50.000 kappaleeseen asti 3
Syöttökiskot 0402 / 0,5 mm korkeus Artikkeli-Nro. 00142320-xx 3
0603 / 0,80 mm korkeus Artikkeli-Nro. 00142322-xx 3
Tahtiaika < 60 ms 3
Paineilmansyöttö Bulkcase-syöttömoduuleille on kuvattu kohdassa 3.12.7
, sivu 231. 3
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.10 S-syöttömoduulit SIPLACE HF komponenttivaunulle Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
206
3.10.8.16 Surftape-syöttömoduuli
Bare Die -komponenttien ladontaan tarvitaan komponenttien valmiiksi asettelua varten Surftape-
syöttömoduuli. Näitä syöttömoduuleja on malleissa 8 mm:n nauhoja ja 12- tai 16 mm:n nauhoja
varten. 3
3

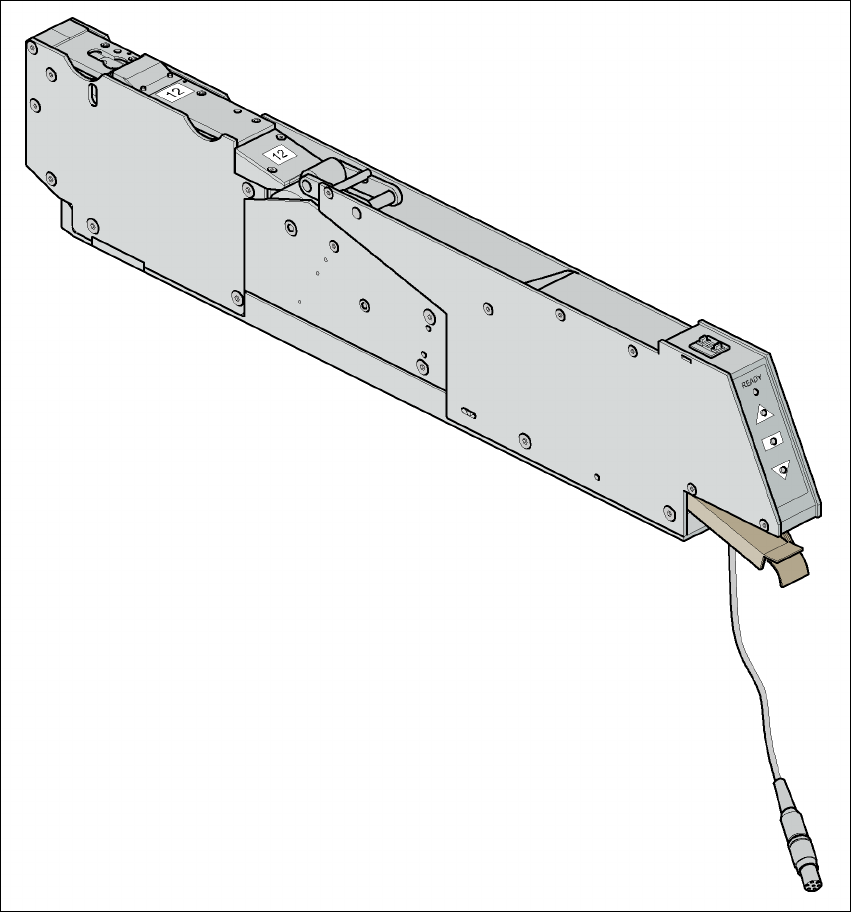

Kuva 3.10 - 16 Surftape-syöttömoduuli
3
Syöttömoduulin käyttö on kuvattu syöttömoduulin käyttöohjeessa. 3
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.10 S-syöttömoduulit SIPLACE HF komponenttivaunulle
207
tekniset tiedot 3
3
3
Parametrit Surftape-syöttömoduulia varten 3
Parametrit Surftape-syöttömoduulia varten voidaan muuttaa SIPLACE Pro-tietokoneella.
Nauhaleveydet 8/12/16 mm
Suositeltavat nauha- ja komponenttikoot 8 mm: Cmp 1 x 1 mm² - 2,3 x 2,3 mm²
12 mm: Cmp 2,3 x 2,3 mm² - 5 x 5 mm²
16 mm: Cmp 3,8 x 3,8 mm² - 9,5 x 9,5 mm²
Bare Die:n paarretarkkuus Surftape:lla Bare Die -koko 2,3 x 2,3 mm² saakka: +/- 100 µm, 6
Bare Die -koko yli 2,3 x 2,3 mm²: +/- 200 µm, 6
(taskun keskikohtaan nähden)
Vaadittava Bare Die -
reunojen etäisyys
nauhataskuun Min. 0,4 mm
Työntimen neula Yksinkertainen- tai kolminkertainen neula, aina Die-
koon mukaan
Nauhamateriaali Metrinen
Nauhanormi IEC 286-3, DIN-IEC-286, EIA 481 ja JIS C 0806
Nauharullan läpimitta 7" - 15"
Syöttömoduulin asetuspinta 1 asetuspaikka komponenttipöydällä
