3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja 3.11 Komponenttivaunu, SIPLACE X-sarja Alkaen ohj elmistoversiosta SR.605.xx Painos 07/2008 FI 220 3 Kuva 3.1 1 - 7 Kompon enttipöytä, SIPLACE X-sarja, kuva edestä …

Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.11 Komponenttivaunu, SIPLACE X-sarja
219
3.11.6 Komponenttipöytä SIPLACE X-sarja
Syöttömoduulien etummainen liukujohde asetetaan sisäänvientiohjaimeen (pos. 1 kuvassa
3.11 - 6
). Sisääntyönnettäessä syöttömoduuli liukuu johteissaan (pos. 12 ja 13 kuvassa 3.9 - 2
, sivu 167) johdeprofiilissa (pos. 2 kuvassa 3.11 - 6) vastelistaan asti (pos. 4 kuvassa 3.11 - 6).
Vastelistan keskitinreikä (pos. 5 kuvassa 3.11 - 6
) osuu X-syöttömoduulin keskitintappiin "edessä"
(pos. 4 kuvassa 3.9 - 1
, sivu 166). Samalla komponenttipöydän lukituslinkku (pos. 1 kuvassa 3.11
- 7, sivu 220) napsahtaa kiinni syöttömoduulin lukitusrullaan (pos. 1 kuvassa 3.9 - 1, sivu 166).
Syöttömoduulin yläpinnalla oleva keskitintappi "takana" (pos. 12 kuvassa 3.9 - 1
, sivu 166) osuu
keskitinlistassa (pos. 3 kuvassa 3.11 - 6
) olevaan ohjausloveen.
3
Kuva 3.11 - 6 Komponenttipöytä, SIPLACE X-sarja, kuva takasivulta
(1) Sisäänvientiohjain
(2) Johdeprofiili (-profiili)
(3) Keskitinlista X-syöttömoduulin keskitintapin "takana" ohjaamiseen
(4) Vastelista
(5) Keskitysreiät
(6) Kytkinkieleke HÄTÄ-SEIS-piirin turvakytkintä varten
(7) Kosketussuoja

3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.11 Komponenttivaunu, SIPLACE X-sarja Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
220
3
Kuva 3.11 - 7 Komponenttipöytä, SIPLACE X-sarja, kuva edestä
(1) Lukituslinkku
(2) Keskitintappi komponenttipöydässä
(3) Paineilmakytkin
(4) Maadoitutappi
(5) Keskitintappi komponenttipöydässä

Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.11 Komponenttivaunu, SIPLACE X-sarja
221
3.11.7 Pidike lisä-nauharullalle (X-sarja)
3

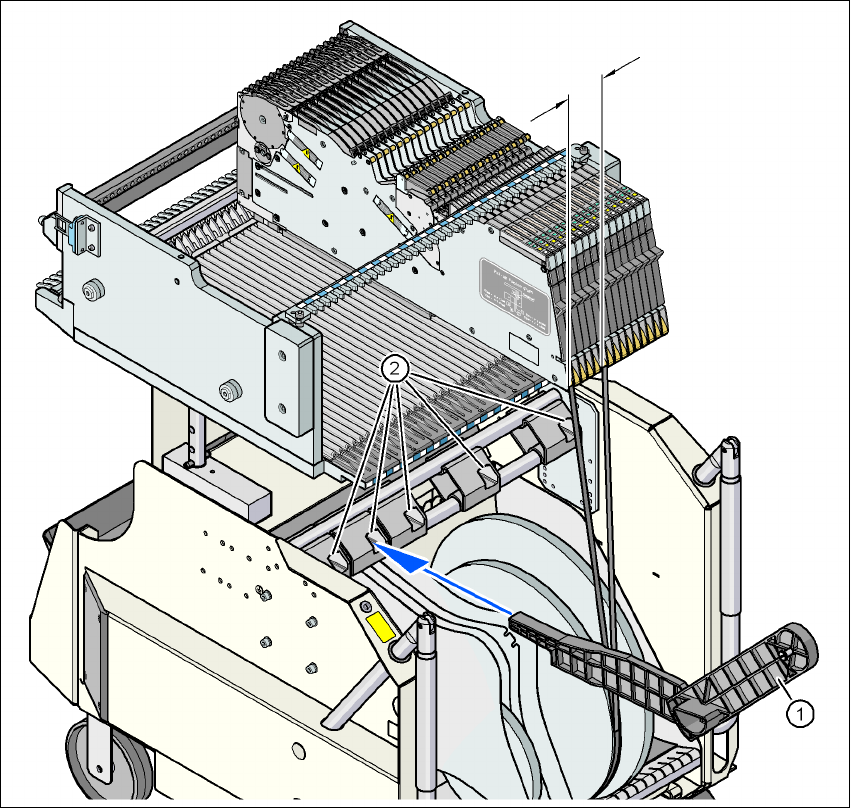

Kuva 3.11 - 8 Pidike lisä-nauharullalle (X-sarja)
(1) Pidike lisä nauharullalle, artikkeli-nro. 00141217-xx
(2) Pidikkeen kiinnityslaite
X-sarjan syöttömoduulit voivat työstää nauhoja ongelmitta, jos sivuttaispoikkeama syöttömoduu-
lin ja nauharullan välillä on alle 60 mm. Jos annetusta varustelusta johtuen maksimaalista sallittua
sivuttaipoikkeamaa ei voi noudattaa, suosittelemme, lisä-nauharullapitimen käyttämistä (pos. 1).
Pistä pidike yksinkertaisesti kiinnityslaitteeseen (pos. 2) ja työnnä sitä sivuttain kunnes, maksimi
sallittu poikkeama 60 mm on alittunut. Komponenttivaunussa on yhteensä 5 kiinnityslaitetta. Jo-
kainen nauharullapidike voi ottaa 2 nauharullaa, joten maks. kymmenen 15" (381 mm) - rullaa voi-
daan asettaa nauhakontin yläpuolelle.
Maks. 60 mm
