4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja 4.3 Automaatin asentaminen Alkaen ohjelmi sto versiosta SR.605.xx Painos 07/2008 FI 268 → Poista molemmat sivupellit (pos. 6 kuvassa 4.3 - 8 , sivu 267 ). VA R O V…
Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 4.3 Automaatin asentaminen
267
4.3.7.2 Asennus
4

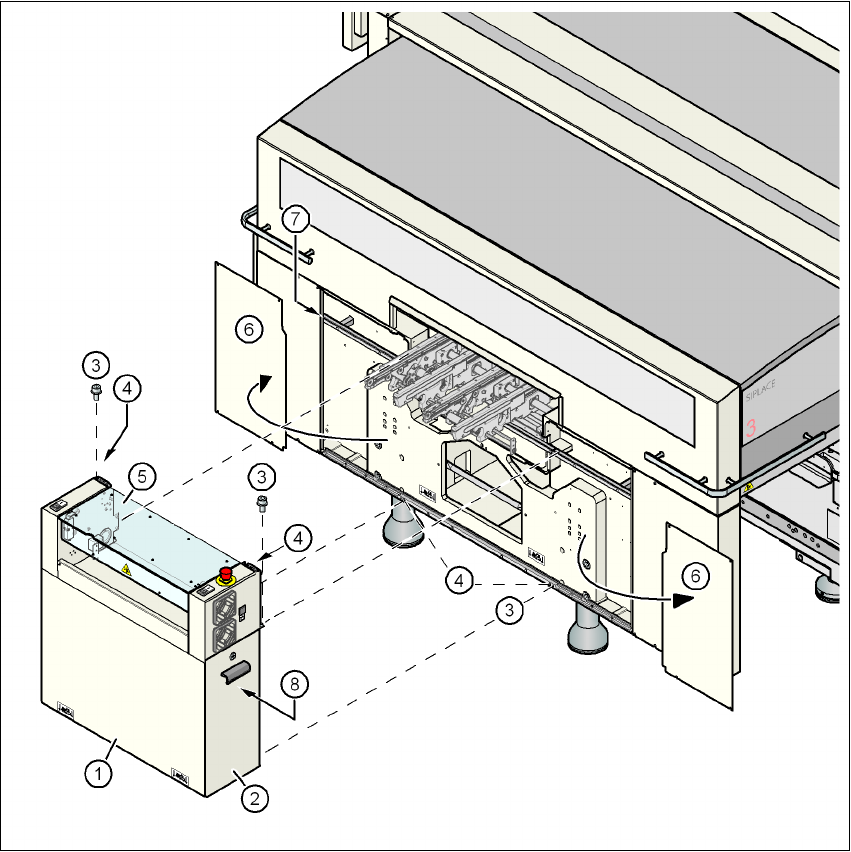

Kuva 4.3 - 8 Kiinnityssarjan asentaminen PL-lähtöpuolella
(1) Kiinnityssarja
(2) Ovet
(3) Lieriöruuvi DIN 912, M6x16 ja aluslevy
(4) Maadoitusliitin
(5) Kuljetinsuojus
(6) Sivupelti, irrotettuna
(7) Pistoyksikkökisko
(8) Akselin ohjausmoduuli portaalit 1 ja 3 (X2), akselin ohjausmoduuli portaali 3 (X3) tai akselin
ohjausmoduuli portaalit 2 ja 3 (X4)
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.3 Automaatin asentaminen Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
268
→ Poista molemmat sivupellit (pos. 6 kuvassa 4.3 - 8, sivu 267).
VAROVASTI 4
Älä ruuvaa kolmea alinta ruuvia heti kokonaan pois, vaan löysää ainoastaa niitä, jotta sivu-
pelti ei putoa alas.
→ Irrota maadotuskaapeli sivupellistä.
→ Poista molemmat ovet (pos. 2 kuvassa 4.3 - 8
, sivu 267) kiinnityssarjasta (pos. 1).
OHJE: 4
Jotta vältytään vaurioilta, on suositeltavaa, että toinen henkilö auttaa kiinnityssarjan asen-
nuksessa.
→ Poista akselin ohjauskortti (pos. 8 kuvassa 4.3 - 8
, sivu 267) automaatin sivulta, jotta saat riit-
tävästi tilaa lisärakenteen asentamiseen (pos. 1 kuvassa 4.3 - 8
, sivu 267).
→ Huomioi, että akselin ohjauskortin liitoskaapelit eivät ole kireällä.
→ Nosta kiinnityssarjaa (pos. 1 kuvassa 4.3 - 8
, sivu 267) koneen rungossa ja sijoita se niin, että
molemmat kulmakiinnittimet ovat asennuskiskolla (pos. 7 kuvassa 4.3 - 8
, sivu 267).
VAROVASTI 4
Varo, ettei kiinnityssarja törmää PL-kuljetuksen kuusikulma-akselin kanssa ja väänny sa-
malla mutkalle.
→ Kiinnitä kiinnityssarja neljää M6x16-lieriöruuvia ja niihin kuuluvia aluslevyjä käyttäen (pos. 3
kuvassa 4.3 - 8
, sivu 267).
Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 4.3 Automaatin asentaminen
269
4.3.7.3 Kuusikulma-akselin ohjauksen kiinnittäminen
→ Kiinnitä kiinnityssarjassa yksittäiskuljetuksen yhteydessä yksi ohjaus kuusikulma-akselia var-
ten (pos. 8 kuvassa 4.3 - 7
, sivu 265) kukin aina kahdella M6x16-lieriöruuvilla ja aluslevyllä.
→ Kiinnitä kiinnityssarjassa kaksoiskuljetuksen yhteydessä kaksi ohjausta Kuusikulma-akselia
varten (pos. 8 kuvassa 4.3 - 7
, sivu 265) kukin aina kahdella M6x16-lieriöruuvilla ja aluslevyl-
lä.
4.3.7.4 Sähkökaapeliliitäntöjen muodostaminen - kiinnityssarja piirilevyjen
lähtöpuolella
4
4
4
4
4
Lisärakenteen vasen sivu
(kuljetussuuntaan katsottuna)
Pistokkeella/
kaapelilla
Pistokkeelle/
kaapelille
HÄTÄ-SEIS-painike
Käynnistys-/pysäytyspainike
X63/03020687 X63/03002526
Suojakannen kytkin, asettelupaikka 3
X53/03020409 X53/03002528
Painike komponenttivaunun sisäänvetolaitteisto,
asetuspaikka 3
X232/03021056 X232/03021053
Lisärakenteen oikea sivu
(kuljetussuuntaan katsottuna)
Pistokkeella/
kaapelilla
Pistokkeelle/
kaapelille
Käynnistys-/pysäytyspainike
Kytkin PL-kuljetinsuojus
X62/03020410 X62/03002525
Suojakannen kytkin, asettelupaikka 2
X52/03006476 X52/03002527
Painike komponenttivaunun sisäänvetolaitteisto,
asetuspaikka 2
X222/03021056 X222/03021052
