2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja 2.2 Varoituskyltit Alkaen ohjelmisto v ersiosta SR.605.xx Painos 07/2008 FI 52 2.2.3.5 V aroitusjuovat komponenttivaunun sisäänvetulaitteiston tyhjänauhajohtokanavassa (HF-…
Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 2.2 Varoituskyltit
51
2.2.3.3 Varoituskyltti W205 nauhajätteen laskukourussa (HF-sarja)
2

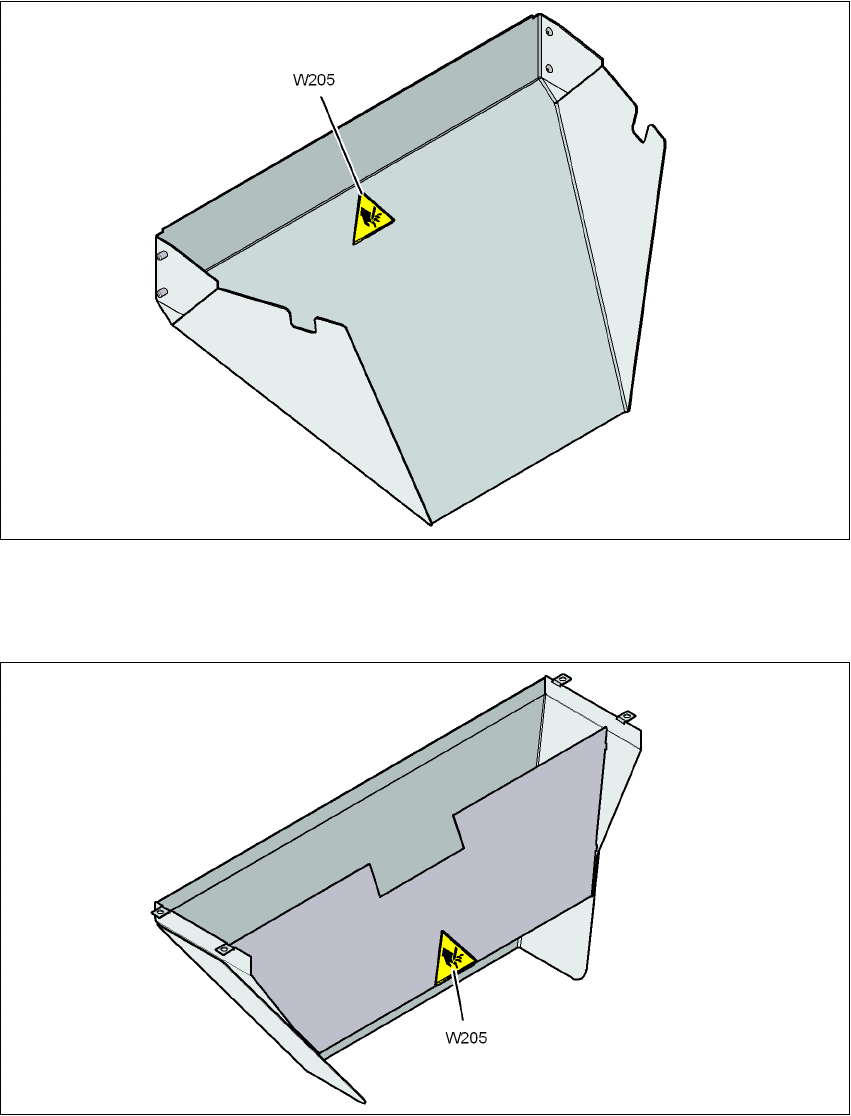

Kuva 2.2 - 6 Varoituskyltti W205 nauhajätteen laskukourussa (komponenttivaunutulo, HF-sarja)
2.2.3.4 Varoituskyltti W205 nauhajätteen laskukourussa (X-sarja)
2
Kuva 2.2 - 7 Varoituskyltti W205 nauhajätteen laskukourussa (komponenttivaunutulo, X-sarja)
2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
2.2 Varoituskyltit Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
52
2.2.3.5 Varoitusjuovat komponenttivaunun sisäänvetulaitteiston
tyhjänauhajohtokanavassa (HF-sarja)
2

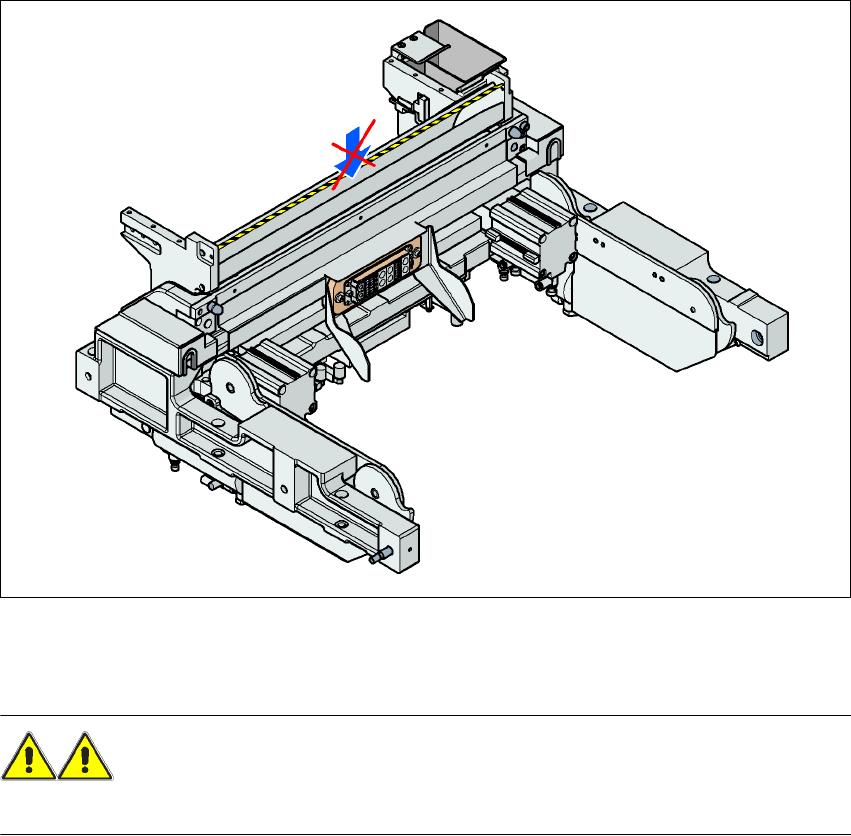

Kuva 2.2 - 8 Varoitusjuovat komponenttivaunun sisäänvetulaitteiston tyhjänauhajohtokanavassa (HF-sarja)
VAROITUS 2
Älä milloinkaan tartu tyhjänauhaohjauskanavan aukkoon.
Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 2.2 Varoituskyltit
53
2.2.4 Varoituskyltit virransyötössä
2
Pos. W206 kuvassa 2.2 - 9, sivu 53 artikkeli-nro. 03009345-01 (lukumäärä automaattia kohden:
1) ja pos. W1

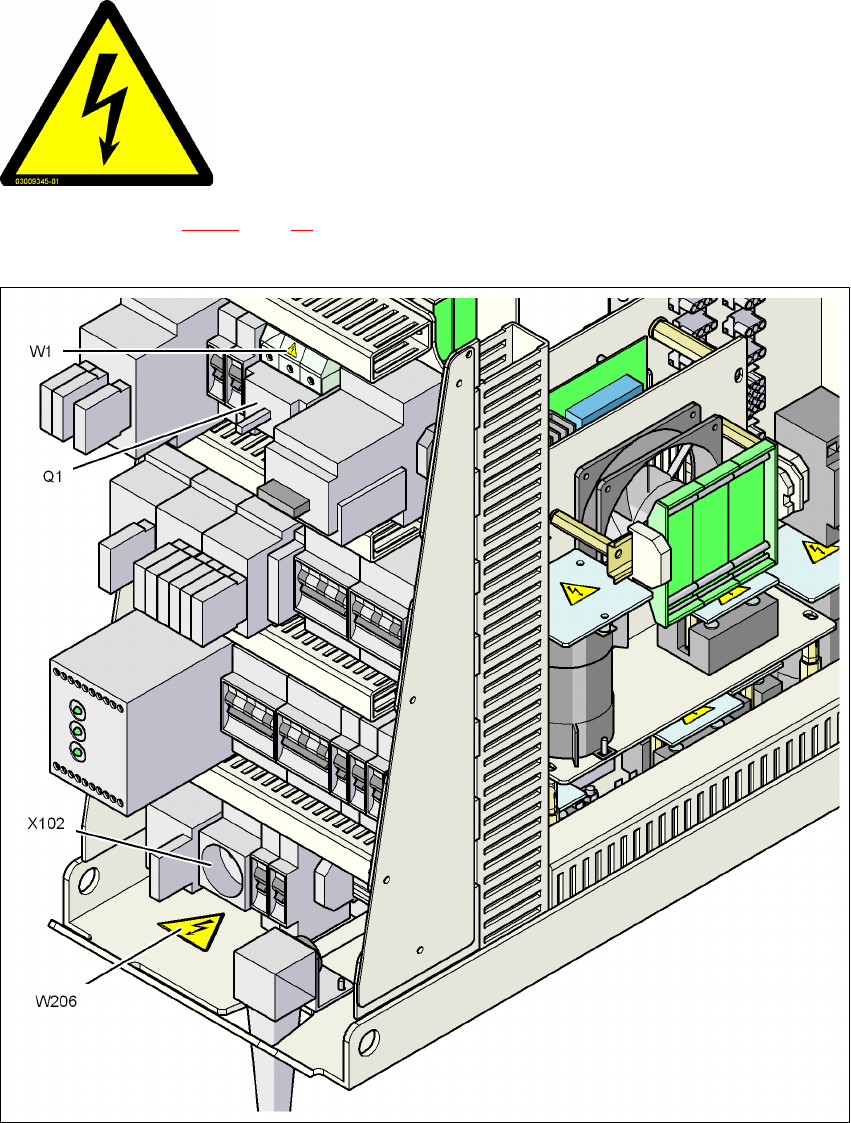

Kuva 2.2 - 9 Varoituskyltit W206 huoltopistorasian X102 vieressä ja W1 pääkytkimellä Q1
Pos. W206, artikkeli-nro. 03009345-01
Pos. W1, varoituskyltti pääkytkimellä Q1
VAARALLISIA JÄNNITTEITÄ!
Merkityissä osissa on verkkojännite myös pääkytkimen ollessa
pois päältä kytkettynä.
Erota kone verkosta ennen huoltotöitä
NAFTA-alue: RISK OF ELECTRIC SHOCK OR BURN!
