Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.1 Pipetinvaihtaja
Painos 07/2008 FI
399
6.1.4.4 Pipetinvaihtajan paikka TwinHead:iä varten X3-automaatilla
Asetuspaikoille 1 - 4 voidaan asentaa TwinHead:iä varten kulloinkin yksi pipetinvaihtaja:
Pipetinvaihtaja 1 asetuspaikoissa 1 ja 3 (pos. 1 kuvassa 6.1 - 27
): kumpikin 12 makasiinia
Pipetinvaihtaja 2 asetuspaikoissa 2 ja 4 (pos. 5 kuvassa 6.1 - 27
): kumpikin 10 makasiinia
Tämä tuottaa 44 makasiinin kanssa 4 pipetinvaihtajan kokonaiskapasiteetin ja 88 pipettivarastoa.
6
Kuva 6.1 - 27 Pipetinvaihtajan paikka TwinHead:iä varten X3-automaatilla
(1) Pipetinvaihtaja 1
(2) Vakiomakasiini
(3) Makasiini erityispipeteille ja tarraimille
(4) Komponenttien poisheittosäiliö
(5) Pipetinvaihtaja 2
OHJE 6
Jos asetuspaikalle 4 on asennettu MTC, paikka on varustettava optiolla "Pipetinvaihtaja Twin-
Head:ille, kun ladonta-alueella on 2 portaalia ja telakoituna on MTC" (katso kohtaa 6.1.4.7,
alkaen sivulta 402).
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.1 Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
400
6.1.4.5 Pipetinvaihtajan paikka TwinHead:iä varten X2-automaatilla
Asetuspaikoille 1 - 4 voidaan asentaa TwinHead:iä varten kulloinkin yksi pipetinvaihtaja:
Pipetinvaihtaja 1 asetuspaikoissa 1 ja 3 (pos. 1, kuva. 6.1 - 28
) kumpikin 12 makasiinia
Pipetinvaihtaja 2 asetuspaikoissa 2 ja 4 (pos. 5, kuva. 6.1 - 28
) kumpikin 10 makasiinia
Tämä tuottaa 44 makasiinin kanssa 4 pipetinvaihtajan kokonaiskapasiteetin ja 88 pipettivarastoa.
6

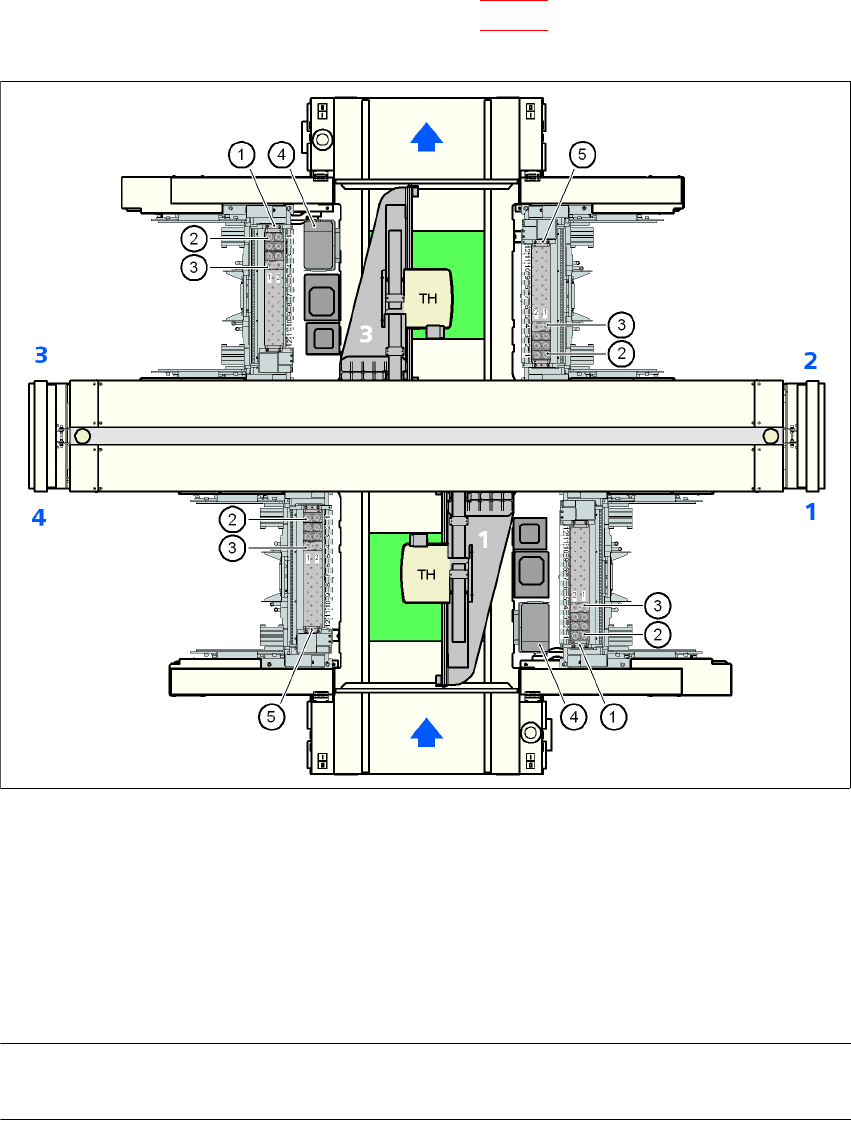

Kuva 6.1 - 28 Pipetinvaihtajan paikka TwinHead:iä varten X2-automaatilla
(1) Pipetinvaihtaja 1
(2) Vakiomakasiini
(3) Makasiini erityispipeteille ja tarraimille
(4) Komponenttien poisheittosäiliö
(5) Pipetinvaihtaja 2
OHJE 6
Jos asetuspaikkaan 4 on asennettu MTC, paikkaa ei voi varustaa pipetinvaihtajalla.
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.1 Pipetinvaihtaja
Painos 07/2008 FI
401
6.1.4.6 Asennus
Pipetinvaihtaja on kiinnitetty komponenttivaunun syöttölaitteistoon.
6
Kuva 6.1 - 29 Asennuspaikka
(1) Merkintäreikä
(2) Käyttäjän puoli
(3) Nuoli osoittaa PL-kuljetuksen suuntaan
6
→ Suuntaa pipetinvaihtaja niin, että merkintäreikä (pos. 1) on vasemmalla käyttäjän puolelta kat-
sottuna.
VAROITUS 6
Asenna kullekin ladontapäälle vain sille kuuluvia pipetinvaihtajia. Sekakonfiguraatio aiheuttaa
ladontapään törmäysvaaran!
