Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus

Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 2.6 Turvallisuuslaitteet

2.6.5 Kosketussuoja

2.6.5.1 Kosketussuojat komponenttivaunun asetuspaikoilla, SIPLACE X-sarja

VAROITUS 2

SIPLACE X-sarjan komponenttivaunun käyttöturvallisuus on taattu, kun vähintäin joka toinen

asetuspaikka on varustettu syöttömoduulilla tai kosketussuojalla (Dummy-Feeder). Myös pinta-

makasiinin pidintä käytettäessä, vapaaksi jäävät asetuspaikat on suojattava kosketussuojilla.

Toisin sanoen, kahden rinnakkaisen syöttömoduulin tai syöttömoduulin ja tasomakasiinin pitimen

välissä saa olla vapaana maksimissaan yksi asetuspaikka.

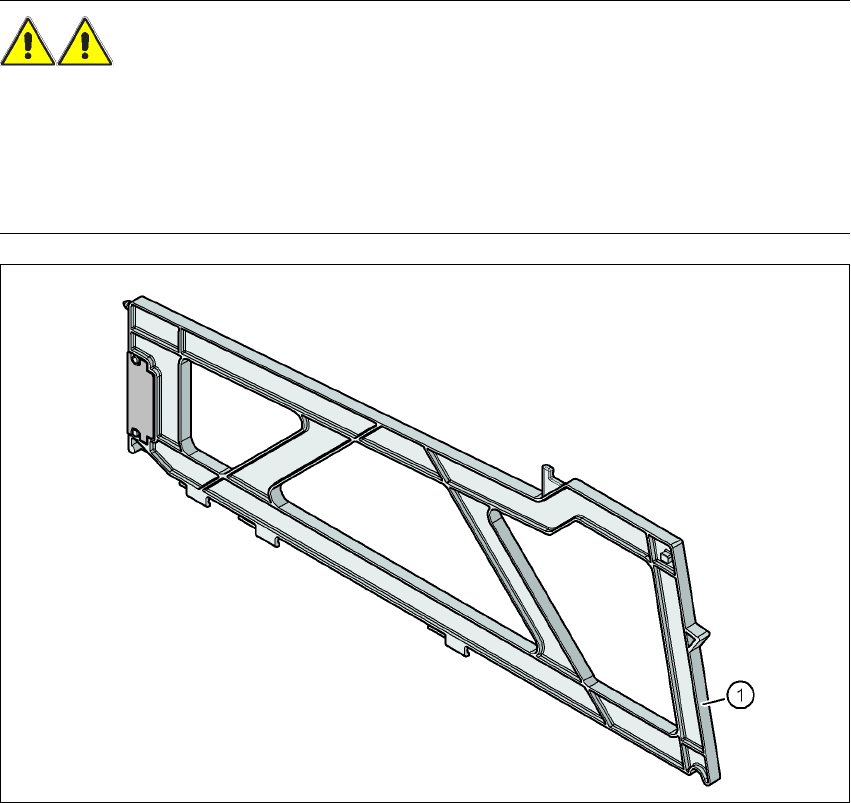

Kuva 2.6 - 9 Kosketussuojat komponenttivaunun asetuspaikoilla, SIPLACE X-sarja

(1) Dummy-Feeder SIPLACE X, artikkeli-nro. 00141226-xx

2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja

2.6 Turvallisuuslaitteet Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI

2.6.5.2 Kosketussuojat komponettivaunujen asetuspaikoilla, SIPLACE HF

VAROITUS 2

Edellytyksenä käyttöturvallisuudelle kaikkien asettelupaikkojen täytyy olla varustettu syöttömo-

duuleilla. Jos syöttömoduuleja ei ole riittävästi käytettävissä, varaamattomat asetuspaikat on

varusteltava kosketussuojalla (Dummy-Feeder). Myös pintamakasiinin pitimen varustelun yhtey-

dessä vapaaksi jäävät asetuspaikat on suojattava kosketussuojalla.

Kuva 2.6 - 10 Kosketussuoja komponenttivaunuille

(1) Kosketussuoja 1 asettelupaikkaa varten, artikkeli-nro. 00116961-01

(2) Kosketussuoja 6 - 10 asettelupaikkaa varten, artikkeli-nro. 00116962-01

(3) Kosketussuoja 11 - 20 asettelupaikkaa varten, artikkeli-nro. 00116963-01

Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus

Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 2.7 Jäännösjännitteet ja purkautumisajat automaatissa

2.7 Jäännösjännitteet ja purkautumisajat automaa-

tissa

Jos HÄTÄ-SEIS-painiketta painetaan tai automaatti kytketään pois päältä, vähennetään välipiiri-

jännitteet 250 V- portaaliakseleille tai 145 V- tähtiakseleille lyhyen ajan sisällä vaarattomiin jään-

nösjännitteisiin.

VAROITUS 2

Automaattia syötetään 3 x 200 V~, 3 x 208 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ tai 3 x 415 V~

± 5 %, 50/60 Hz verkkojännitteellä. Tämän laitteiston osat johtavat sieltä hengenvaarallisia jän-

nitteitä - myöskin pääkytkimen ollessa poiskytkettynä. Asiaankuulumaton kanssakäynti tämän

automaatin kanssa voi siksi johtaa kuolemaan tai vakavaan ruumiinvammaan kuten myös mer-

kittävään esinevahinkoon.

→ Huomioi voimassaolevat onnettomuudentorjunta- ja DIN-määräykset (erityisesti DIN EN 60

204, osa 1).

→ Vain ammattitaitoinen tai koulutettu henkilöstö saa avata virtasyöttöpistoyksikön ja akselipis-

toyksikön yllä olevan kannen.

Kuva 2.7 - 1 Virransyöttöpistoyksikkö

(1) Salvallinen lukko kannessa

(2) Pääkytkin

(3) Virransyöttöpistoyksikkö kannen takana

(4) Akselipistoyksikkö
