Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto Alkaen ohjelmistoversiosta SR.605.xx Pai nos 07/2008 FI 4.3 Automaatin asentaminen 301 4.3.16 Automaatin integrointi linjaan → Huomioi varoitusohjeet, jo tka on ku…
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.3 Automaatin asentaminen Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
300
4.3.15.6 Automaatin konejalkojen ja WPC:n etäisyysmitat
4
4
4
4

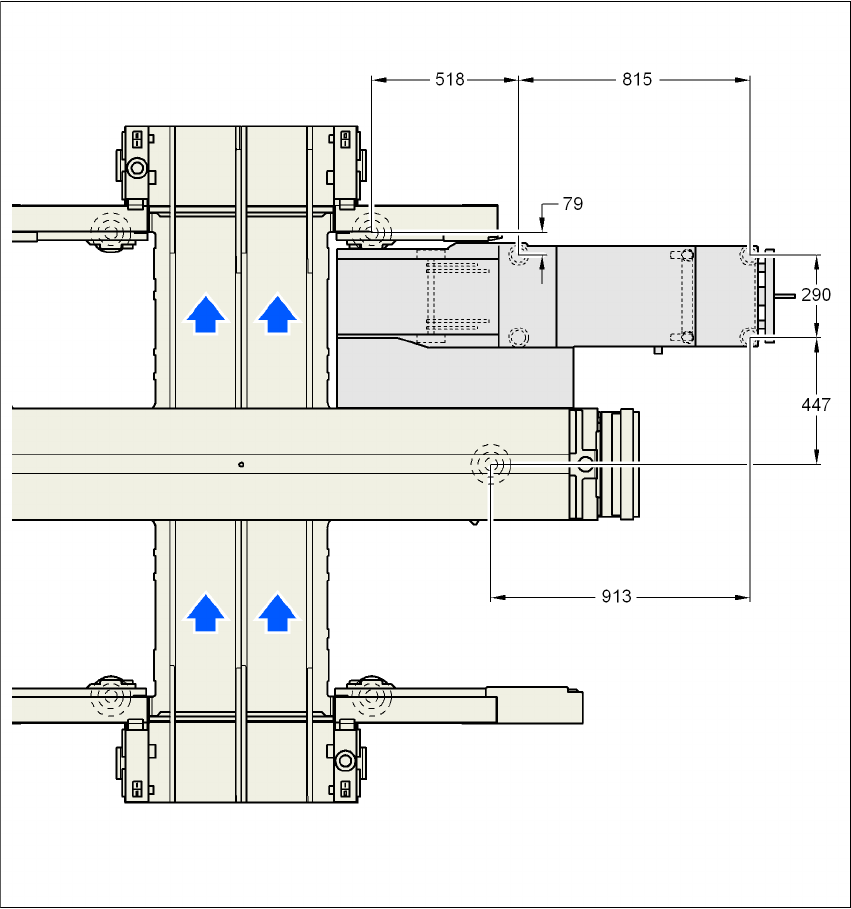

Kuva 4.3 - 27 Automaatin konejalkojen ja WPC:n etäisyysmitat millimetreinä
Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 4.3 Automaatin asentaminen
301
4.3.16 Automaatin integrointi linjaan
→ Huomioi varoitusohjeet, jotka on kuvattu kappaleessa 4.3.2, sivulla 255.
→ Työkalut ja apuvälineet löydät kappaleesta 4.3.3
, sivulla 256.
4.3.16.1 Haarukkatrukin asettaminen paikalleen
4

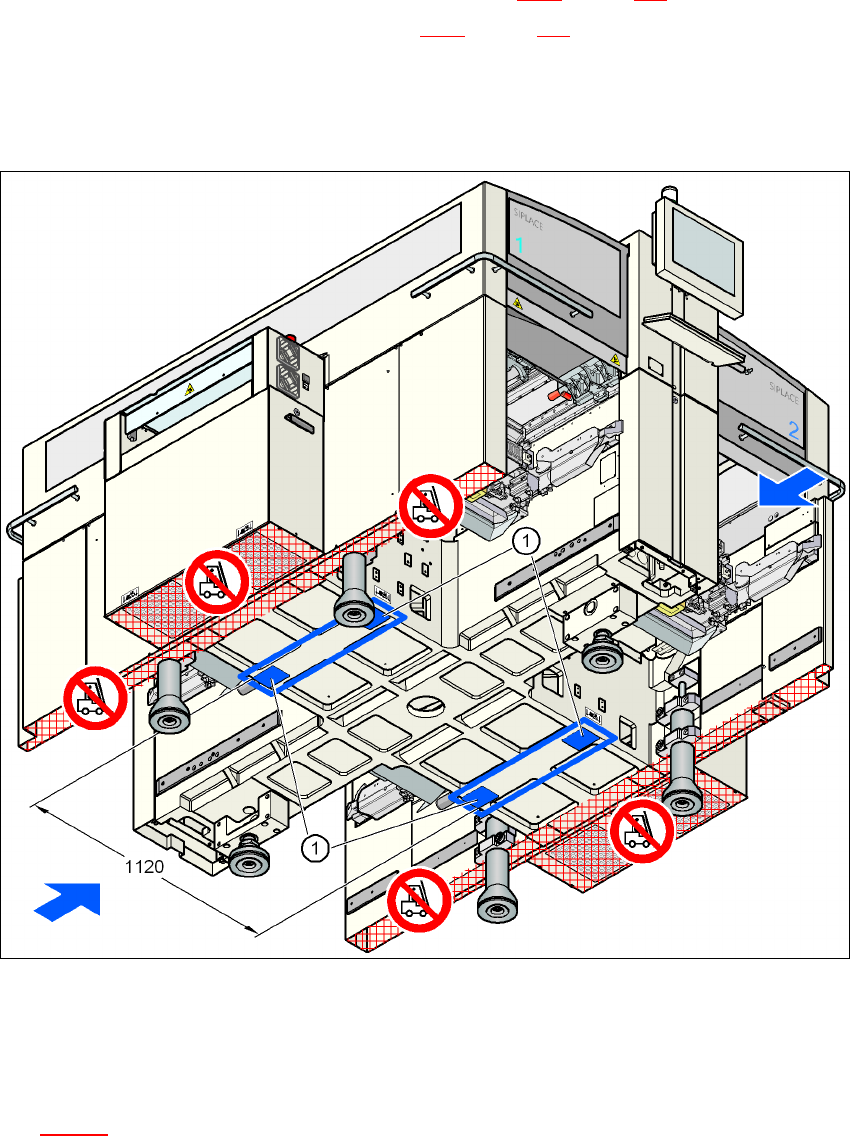

Kuva 4.3 - 28 Tukipinnat - haarukka poikittain piirilevyn kuljetussuunnan kanssa
(1) Tukipinnat haarukkatrukin haarukalle
→ Aseta haarukkatrukki paikalleen poikittain piirilevyn kuljetussuuntaan nähden ja avaa haa-
rukka niin leveäksi, että automaatin tukipinnat ovat haarukalla yhdenmukaisesti (katso kuva
4.3 - 28
).
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.3 Automaatin asentaminen Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
302
VAROITUS 4
Huomioi ennen automaatin nostamista ehdottomasti seuraavat kohdat, jotta vältät palautumatto-
mat vauriot automaatilla:
– Haarukan etäisyyden on oltava välillä 800 - 900 mm. Katso haarukkatrukin kosketuspinnat
kuvasta 4.3 - 28
, sivu 301. Tukipintojen ulkoinen etäisyys on 1120 mm. Erityisesti on kiellettyä
suurentaa haarukan väliä niin suureksi, että automaattia nostetaan koneen rungon sivuosien
varassa. Tästä on seurauksena koneen rungon vääristymä.
→ Huomioi, että haarukka kuormittuu tasaisesti automaattia nostettaessa. Kiinteä alusta haaru-
kan ja automaatin välissä estää automaatin kaatumisen sitä nostettaessa. Näin estetään ko-
neen jalkojen yksipuolinen kuormitus, mikä johtaa koneen jalkojen kiinnityksen
vääristymiseen. On suositeltavaa, että toinen henkilö tarkkailee automaatin nostoa ja varmis-
taa, että automaatti ei sitä nostettaessa kaadu sivulle haarukkatrukin johdosta.
4.3.16.2 Mitä kuljetuksessa on otettava erityisesti huomioon
VAROITUS 4
Ota kuljetuksessa ehdottomasti huomioon, että kaikki koneen jalat riippuvat vapaina lattian ylä-
puolella. Jos koneen jalat laahaavat kuljetuksen aikana lattiaa tai ne törmäävät johonkin estee-
seen, automaatin rungossa olevien koneen jalkojen kiinnitys voi vahingoittua.
