Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 4.4 Komponenttivaunun sovittaminen PL-kuljetuskorkeuteen 313 4 Kuva 4.4 - 4 Rengasruuvin paikka SIPLACE HF k…
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.4 Komponenttivaunun sovittaminen PL-kuljetuskorkeuteen Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
312
4.4.2.1 Varoitusohjeet
VAROITUS 4
Vain Siemens-yrityksen teknikot tai pätevät henkilöt voivat muuttaa komponenttivaunun korkeutta.
→ Ota lisäksi huomioon voimassa olevat turvallisuustoimenpidemääräykset.
→ Ota kaikki kuljettimet komponenttipöytälevyltä, kun haluat siirtää komponenttipöytää korke-
alla.
4.4.2.2 Työkalut ja apuvälineet
Komponenttivaunun korkeuden asettamiseen tarvitaan seuraavanlaisia työkaluja ja apuvälineitä:
– Vasara
– Läpilyöntipuikko, 8 mm
– Rengasruuvi M12-kierteellä komponenttivaunun pöydän nostamiseksi,
DIN 580 M12-St, artikkeli-nro. 00048350-xx
– Nostolaitteisto komponenttivaunun pöydän nostamiseksi, kantovoima vähintään 80 kg
4.4.2.3 Komponenttivaunun korkeuden muuttaminen
VAROITUS 4
Nosta alas kaikki kuljettimet komponenttivaunun pöytälevyltä.
→ Ruuvaa rengasruuvi kiinni komponenttivaunun pöydän M12-poraukseen (pos. 1 kuvassa 4.4
- 4, sivu 313).
→ Aseta nostolaitteen koukku nostosilmukkaan (pos. 2 kuvassa 4.4 - 4
, sivu 313).
→ Nosta komponenttivaunun pöytää hieman ylös, kunnes spiraalipuikot ovat vapaina (pos. 3
kuvassa 4.4 - 4
, sivu 313).
→ Lyö läpilyöntipuikolla spiraalipuikot kummallakin sivulla varovasti ulos.
→ Aseta kierrekiinnitysnastat halutun PL-kuljetuskorkeuden porauksiin (katso kuva 4.4 - 3
, sivu
311
).
→ Laske komponenttivaunun pöytää hitaasti alas, kunnes spiraalipuikot ovat tukipölkyissä (pos.
4 kuvassa 4.4 - 4
).
→ Ruuvaa rengasruuvi pois komponenttivaunun pöydästä.
Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 4.4 Komponenttivaunun sovittaminen PL-kuljetuskorkeuteen
313
4

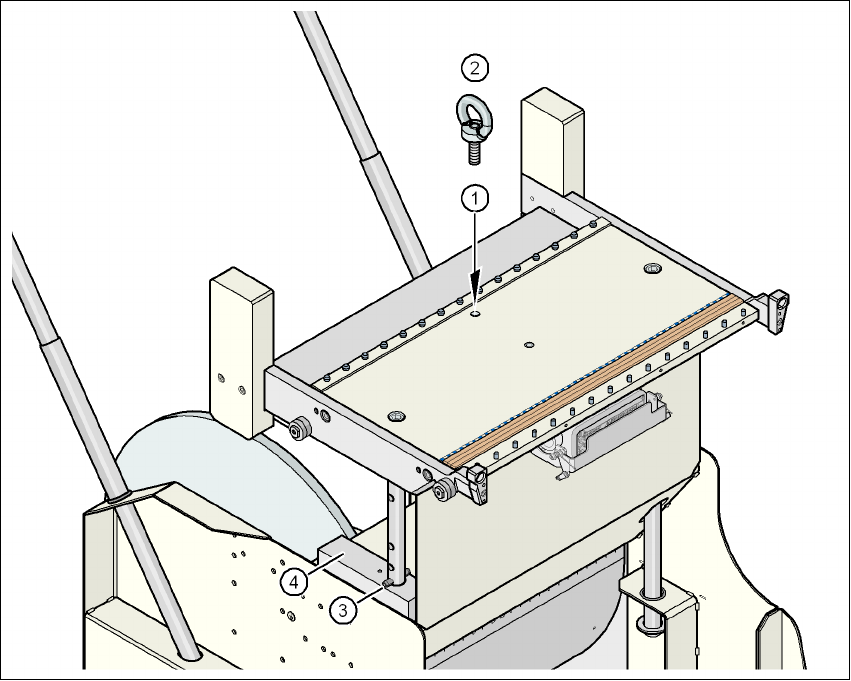

Kuva 4.4 - 4 Rengasruuvin paikka SIPLACE HF komponenttivaunussa
(1) M12-reikä rengasruuvia varten
(2) Rengasruuvi DIN 580 M12-St
(3) Kierrekiinnitysnasta, DIN 7343, 8x40 - St, 2 kappaletta
(4) Tukipalkki, 2 kappaletta
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.5 Nauhajätejohteen sovitus PL-kuljetuskorkeuteen Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
314
4.5 Nauhajätejohteen sovitus PL-kuljetuskorkeuteen
4.5.1 Nauhajätejohteen SIPLACE X-sarja sovitus PL-kuljetuskorkeuteen
Nauhajätejohteen pituus voidaan säätää kulloisenkin PL-kuljetuskorkeuden mukaiseksi siten, että
nauhapalaset ohjautuvat suoraan komponenttivaunun nauhajätesäiliöön.
4

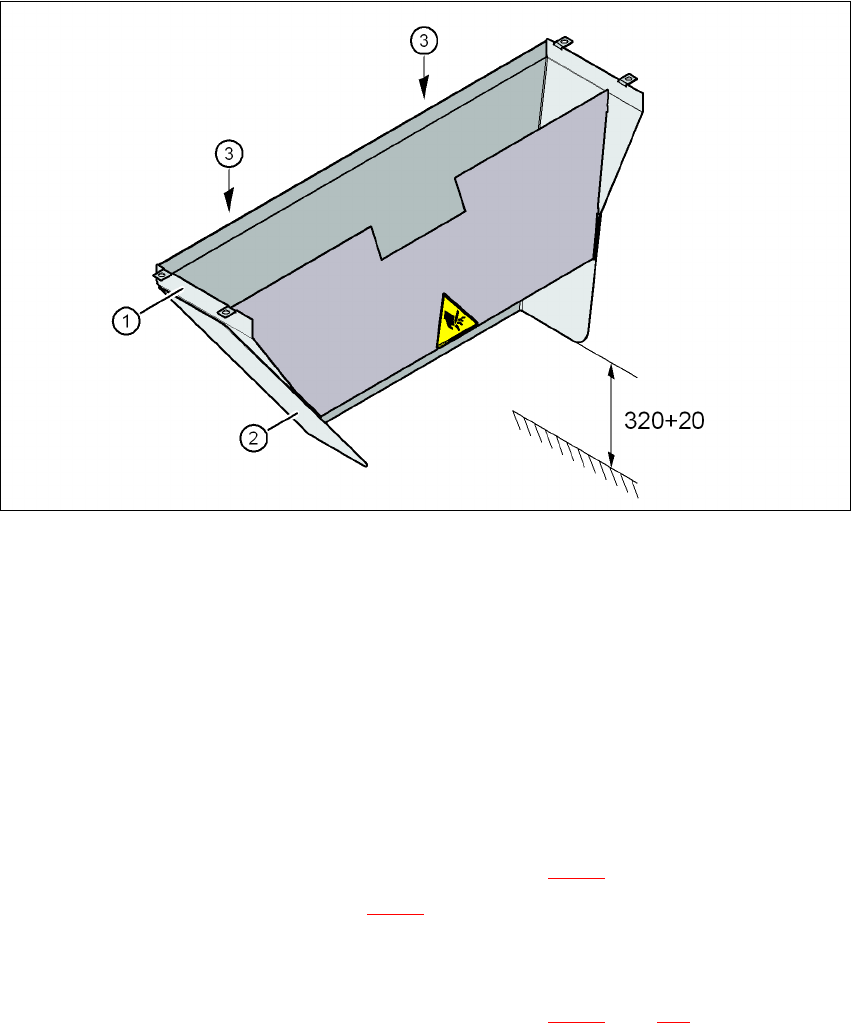

Kuva 4.5 - 1 Nauhajätejohteen (X-sarja) sovitus - mitat millimetreinä
(1) Nauhajätejohde
(2) Pidennyslevy
(3) Kuusikulmamutteri M4, DIN 985, 2 kpl
4.5.1.1 Työkalu
– Kiintoavain, avainkoko 7 mm
4.5.1.2 Nauhajätejohteen sovitus PL-kuljetuskorkeuteen 830 mm
→ Irrota molemmat kuusiokantamutterit M4 (pos. 3 kuvassa 4.5 - 1)
→ Poista pidennyslevy (pos. 2 kuvassa 4.5 - 1
).
4.5.1.3 Nauhajätejohteen sovitus PL-kuljetuskorkeuteen 900 mm - 950 mm
→ Irrota molemmat kuusiokantamutterit M4 (pos. 3 kuvassa 4.5 - 1, sivu 314).
