1 Johdanto

Tämä käyttöohje on käsikirja tai hakuteos SIPLACE

X-sarjan ladonta-automaatin käyttämiseen

ja asentamiseen.

Jokaisen luvun kaikkien sivujen ylätunnisteriveillä on käyttöohjeen painoksen päiväys ja softwa-

reversio, josta alkaen tämä käyttöohje on voimassa.

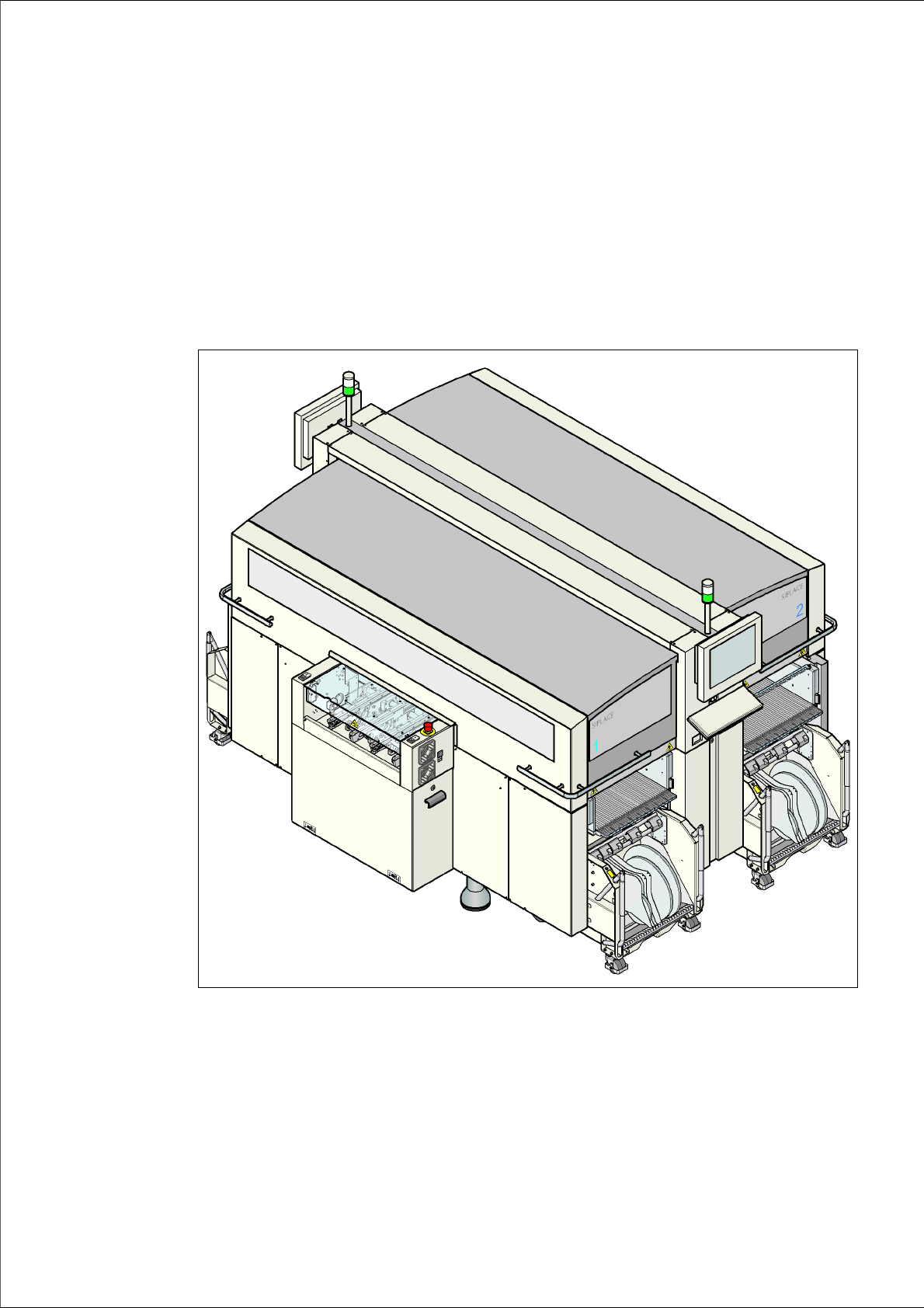

Kuva 1.0 - 1 Ladonta-automaatti SIPLACE X4

1 Johdanto Käyttöohje SIPLACE X-sarja

1.1 Koneen kuvaus Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI

1.1 Koneen kuvaus

SIPLACE X-sarjan SMD-ladontajärjestelmät merkitsevät korkeaa joustavuutta konfiguroinnissa,

korkea ladontatehoa ja korkeinta tarkkuutta. Automaatit kattavat korkealla ladontateholla kompo-

nenttialueesta 01005 lähtien 125 x 10 mm² saakka.

Lisäksi käyttöön tulevat kaksi ladontaversiota:

– Collect&Place-menetelmä Collect&Place-päillä komponenteille lähtien koosta 01005 Fine-

pitch saakka

– Pick&Place-menetelmä SIPLACE TwinHead:lla Finepitch- ja OSC-komponenteille

Ladontajärjestelmien perusta on vääntövarma ja tärinää vaimentava valuterästä oleva koneen

runko. Tämä takaa korkean tuotantotavaran ja vähäisemmän ympäristökuormituksen työntekijöil-

le, koska täry- ja tärinämelut on alennettu minimiin.

X2-ladonta-automaatti on käytettävissä kahdella portaalilla. Ladonta-automaatti X3 on varustettu

kolmella portaalilla ja ladonta-automaatti X4 neljällä portaalilla. Kullakin portaalilla on ladontapää.

Ladontapäät saadaan paikoitettua toisistaan riippumattomasti X- ja Y-suuntaan lineaarimootto-

reilla nopeasti ja tarkasti.

Siemens:illä kehitetyn pää-modulaarisuuden periaatteen mukaan ladontapäät voidaan vaihtaa

ongelmitta lyhyessä ajassa. Löydät katsauksen ladontapääkonfiguroinnista osasta 1.1.1

, 1.1.2 ja

1.1.3

alkaen sivulta 21.

Komponentin valmiiksiasetusta varten käytettävissä on neljä asettelupaikkaa. X2-, X3 ja X4-auto-

maattiin voivaan telakoida maks. neljä komponenttivaunua tai vaihtoehtona edelliselle maks.

kaksi matrix tray changeria.

Lisävaihtoehtona Waffle Pack Changer:in voi telakoida X2-automaatin asetuspaikkoihin 2 ja 4 ja

X3-automaatissa asetuspaikkaan 2.
