kaisin.
→ Poista irtonaiset komponentit komponenttipöydältä siveltimellä tai sopivalla suuttimella
varustetulla pölynimurilla.
OHJE 5
Jos nauha on jo laitettuna sisään, leikkaa se lyhyeksi syöttömoduulin etureunasta.
→ Jos poistokahva (pos. 1) on vielä ulkona, työnnä se sisään lukitukseen.
5

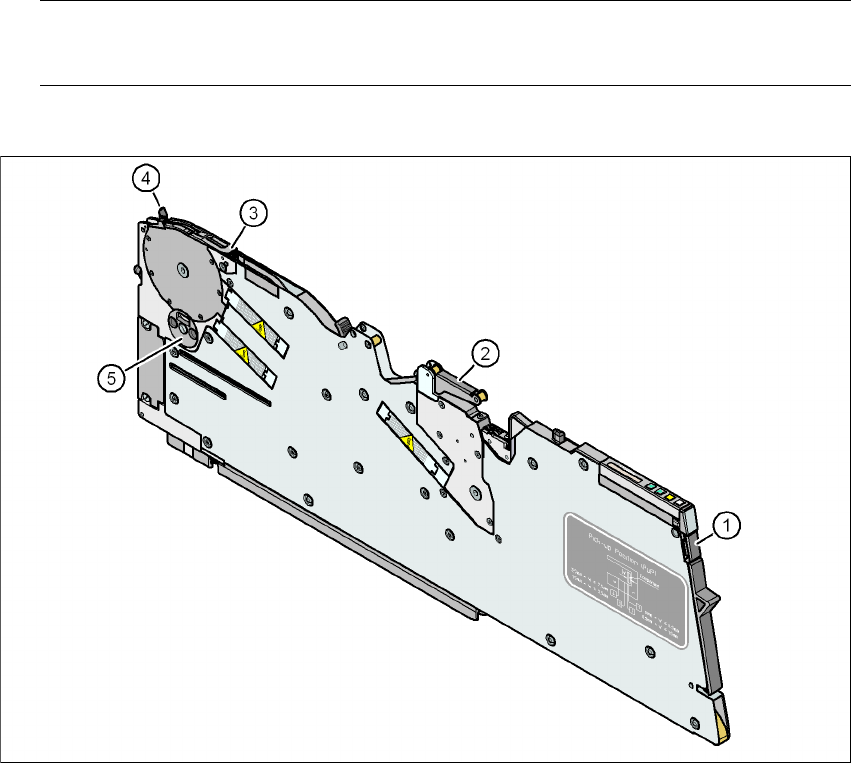

Kuva 5.6 - 2 X-syöttömoduulin tarkastaminen ennen sisäänasettamista
(1) Poistokahva
(2) Peitefoliokeinuvipu
(3) Poimintaikkuna
(4) Vipu poimintaikkunan kohottamiseen ja sisäänlukitsemiseen
(5) Komponenttijätelokero
Käyttöohje SIPLACE X-sarja 5 Käyttöhenkilöstön tehtävät
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 5.6 Syöttömoduulien varustaminen
341
5.6.3.2 X-syöttömoduulin asettaminen komponenttipöytään
5

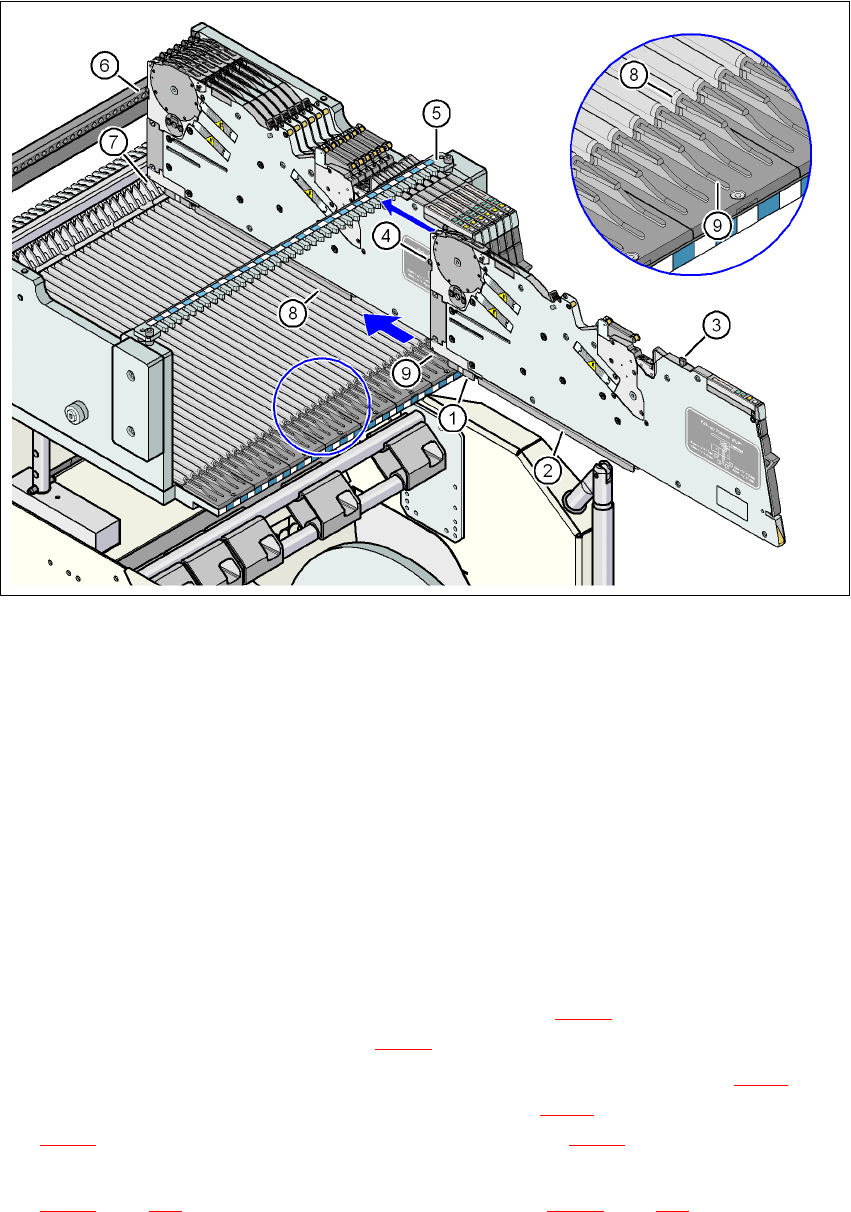

Kuva 5.6 - 3 X-syöttömoduulin asettaminen komponenttipöytään
(1) X-syöttömoduulin etummainen liukujohde
(2) X-syöttömoduulin taaempi liukujohde
(3) X-syöttömoduulin keskitintappi "takana"
(4) X-syöttömoduulin keskitintappi "edessä"
(5) Kolot keskitinlistassa keskitintappi "takana" ohjaamiseen
(6) Komponenttipöydän keskitinreiät keskitintappi "edessä" ohjaamiseen
(7) Lukituslinkku
(8) Komponenttipöydän johdeprofiili (-profiili)
(9) Sisäänvientiohjain syöttömoduulia varten
5
→ Aseta syöttömoduulin etupään liukujohde (pos. 1 kuvassa 5.6 - 3) komponenttipöydän si-
säänlaitto-ohjaimeen (pos. 9 kuvassa 5.6 - 3
).
→ Pidä syöttömoduulia pystysuorassa ja työnnä sitä johdeprofiilia (pos. 8 kuvassa 5.6 - 3
) pitkin
eteenpäin. Syöttömoduuli liukuu etupään (pos. 1 kuvassa 5.6 - 3
) ja takapään (pos. 2 kuvassa
5.6 - 3
) liukujohteen varassa johdeprofiililla (pos. 8 kuvassa 5.6 - 3).
→ Työnnä syöttömoduulia varovasti eteenpäin, kunnes keskitystappi "edessä" (pos. 4 kuvassa
5.6 - 3
, sivu 341) painuu keskitysreikään (pos. 6 kuvassa 5.6 - 3, sivu 341).
5 Käyttöhenkilöstön tehtävät Käyttöohje SIPLACE X-sarja
5.6 Syöttömoduulien varustaminen Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
342
→ Tarkkaile tällöin syöttömoduulin keskitystappia "takana" (pos. 3 kuvassa 5.6 - 3, sivu 341).
Sen pitää liukua ongelmitta keskitinlistan koloon (pos. 5), muuten syöttömoduuli ei ole pysty-
suorassa komponenttipöydällä tai sitä ei ole asetettu oikein johdeprofiiliin (pos. 8 kuvassa 5.6
- 3, sivu 341).
→ Samalla komponenttipöydän lukituslinkku (pos. 7 kuvassa 5.6 - 3
, sivu 341) napsahtaa kiinni
syöttömoduulin lukitusrullaan (pos. 1 kuvassa 3.9 - 1
, sivu 166). Jos olit unohtanut lukita pois-
tokahvan (pos. 1 kuvassa 5.6 - 2
, sivu 340) sisään, syttyy syöttömoduulin käyttöpaneelin sta-
tusnäyttöön pari sekunnin kuluttua punainen valo. LCD-näytölle tulee virheilmoitus "Handle -
-->>" (katso kuva 5.7 - 1
, sivu 351).
→ Paina poistokahva sisään lukitukseen (pos. 1 kuvassa 5.6 - 2
, sivu 340). Syöttömoduulin
statusnäyttöön syttyy nyt vihreä valo ja syöttömoduuli in käyttövalmis. LCD-näytöltä voi
taas lukea ratanumeron ja syöttöaskelluspituuden.
5.6.4 Komponenttinauhan asettaminen X-syöttömoduuliin
5.6.4.1 X-nauhasyöttömoduulin tarkastus
→ Kun asetat nauhaa syöttömoduuliin, tarkasta ensiksi, onko poimintaikkunan alueella
komponentteja (pos. 2 kuvassa 5.6 - 5
, sivu 344).
→ Poista aina mahdollisesti siellä olevat komponentit, koska ne voivat aiheuttaa häiriöitä.
5.6.4.2 Komponenttinauhan valmistelu sisään laitettavaksi
→ Tarkasta, että nauhan alkupää on leikattu suoraksi.
→ Jos kuljetusreikiä on rikkoutunut tai nurjahtanut, niin leikkaa osa nauhasta pois.
→ Huomioi lisäksi, ettei peitefolioon ole tarttunut teipin palasia.
→ Vedä peitefoliota irti nauhasta noin 30 cm, mikäli tällöin ei tule esiin komponentteja.
OHJE 5
Jos peitefoliota ei ole tarpeeksi käytettävissä, käytä SMD-nauhansisäänpujottajaa, jotta kom-
pnentteja ei mene hukkaan:
8 mm - nauhalle: artikkeli-nro. 00355265-xx
12 mm - nauhalle: artikkeli-nro. 00356342-xx
→ Lyhennä nauhaa, jonka komponenttitaskut ovat nyt paljaana, noin 3 cm.
→ Poista komponentit avoimista nauhataskuista.
→ Käännä peitefolio nauhan etureunan ympäri nauhan alapinnalle.
