3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja 3.12 Komponenttivaunu SIPLACE HF Alkaen ohjelmi stoversiosta SR.605.xx Painos 07/2008 FI 230 3.12.5 Nauhakontti SIPLACE HF Nauhakontti voi nostaa rullia, jotka ovat…
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.12 Komponenttivaunu SIPLACE HF
229
3.12.4 SIPLACE HF komponenttivaunun mitat ja painopiste
3
Kuva 3.12 - 4 SIPLACE HF komponenttivaunun mitat, kaikki mitat millimetreinä
3
Komponenttivaunun painopiste (A) määritettiin PL-kuljetuskorkeuden ollessa 830 mm.
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.12 Komponenttivaunu SIPLACE HF Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
230
3.12.5 Nauhakontti SIPLACE HF
Nauhakontti voi nostaa rullia, jotka ovat läpimitaltaan 19" saakka. Jakolevyjen käyttäminen on ku-
vattu kappaleessa 5.5
sivulla 332.
OHJE
Optimaalista käyttöä varten suositellaan pistoakselin käyttöä vähintään 15" läpimittaisen rullan
yhteydessä.
3

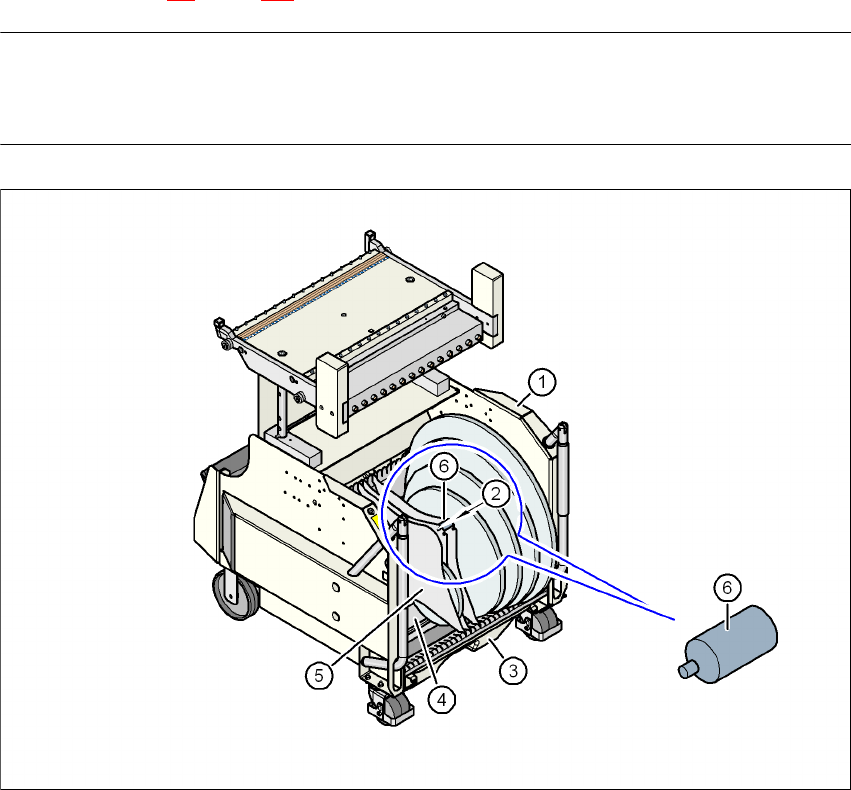

Kuva 3.12 - 5 Komponenttivaunu SIPLACE HF nauhakontilla
(1) Komponenttivaunu
(2) Pistoakselien sijainti
(3) Nauhajäteastia
(4) Nauhakontti
(5) Jakolevy
(6) Vaihtoakseli (suurennettu)
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.12 Komponenttivaunu SIPLACE HF
231
3.12.5.1 Nauharullan läpimitta riippuvuussuhteessa PL-kuljetuskorkeuden kanssa
3
3.12.6 Ulkoinen jännitelähde komponenttivaunuun SIPLACE HF
Artikkeli-nro. 00119781-xx Ulkoinen jännitelähde, komponenttivaunu D1/D2/D3/X
Jotta aikaväli varusteluvaihtoon voidaan pitää mahdollisimman pienenä, anna komponenttivaunut
varusteltavaksi etukäteen ulkoisella varusteluasemalla. Siellä voidaan tarkastaa toimintakäytön
esivalmistelemiseksi syöttömoduulitoiminnot ja -asetukset. Sitä varten on tarjolla ulkoinen virta-
lähde. Syöttökaapelin kautta komponenttivaunu varustetaan vaadittavalla käyttöjännitteellä ja pai-
neilmalla.
3.12.6.1 Tekniset tiedot
Toimituslaajuuteen kuuluu eurooppalaisen normin mukainen verkkokaapeli, US-normin mukainen
verkkokaapeli ja yhdyskaapeli jännitelähteen ja komponenttivaunun välille.
3.12.7 Paineilmasyöttö Bulkcase-syöttömoduuliin, komponenttivaunu SIPLACE
HF
Artikkeli-nro. 00142335-xx Bulkcase-ilmanjakaja, komponenttivaunu SIPLACE HF/X/D3
Bulkcase- syöttömoduulia tarvitaan paineilman käyttöön. Valinnaisena tarjotaan sen tähden pai-
neilmasyöttöä Bulkcase-syöttömoduuliin.
Asennus on yksinkertainen. Ensin poistetaan laskuaukon tulppa (pos. 1) komponenttipöydän
(pos. 2) paineilmaliitännässä. Sen jälkeen paineilmasyöttö (pos. 3) kiinnitetään kahdella DIN 912,
M8x20 ruuvilla (pos. 4) komponenttipöytään (pos. 2). Paineilmasyötön takapuolella on kiinnikkeitä
(pos. 5). Ne kiinnittävät Bulkcase-syöttömoduulin komponenttipöytään ja huolehtivat moitteetto-
masta paineilmasyötöstä.
Optio –
Pidikkeellä 3. nauharullaa
varten
Komponenttivaunun PL-
kuljetuskorkeus
Nauharullan läpimitta Nauharullan läpimitta
830 mm 17" 15"
900 mm 19" 17"
930 mm 19" 17"
950 mm 19" 19"
Verkkojännite 230 V~ ± 5 %
120 V~ ± 5 %
Paineilmaliitäntä Maks. 1,0 MPa (10 bar)
Lähtöpaine Säädettävissä venttiilillä
