Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 4.3 Automaatin asentaminen
263
→ Suorita esiasetus jokaiselle ulommalle konejalalle.
Konejalan alapinnan ja konerungon alareunan välisellä etäisyydellä tulee olla seuraavat ar-
vot:
→ Säädä säätöruuvia M24x2x120 (pos. 3 kuvassa 4.3 - 6
, sivu 262) 36 mm kiintoavaimella niin,
että saavutat ylläolevasta taulukosta saadun etäisyysarvon kulloisellekin kuljetuskorkeudelle.
→ Laske sitten automaattia varovasti alas haarukkatrukilla, kunnes koneen jalat koskettavat ta-
saisesti maata. Toisen henkilön on joka tapauksessa laskutapahtuman aikana valvottava au-
tomaatin vakaata tilaa. Tarvittaessa on ulommaisten konejalkojen lukitusta hieman
löysättävä.
→ Laske automaattia edelleen varovasti alas, kunnes ulommaiset konejalat koskevat korkeus-
säädön säätöruuveja M24x2x120 (pos. 3 kuvassa 4.3 - 6
, sivu 262).
→ Huomioi, että keskimmäiset konejalat (katso piste 2 kuvassa 4.3 - 3
, sivu 259) eivät vielä kos-
keta lattiaan. Tarvittaessa ruuvaa keskimmäisiä konejalkoja vielä hieman sisään automaattiin
tai välikappaleeseen.
OHJE 4
Automaatin lopullisen säädön kuvauksen löydät osassa 4.3.17, sivu 304.
PL-kuljetuskorkeus Etäisyys konejalan alapinnasta
konerungon alareunaan
830 mm 120 mm
900 mm 190 mm
930 mm 220 mm
950 mm 240 mm
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.3 Automaatin asentaminen Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
264
4.3.5 Kiinnityssarjojen asentaminen koneen runkoon
4.3.5.1 Kiinnityssarjan asentaminen PL-lähtöpuolella
Automaatin toimituksen yhteydessä kiinnityssarjat PL-lähtöpuolella ja PL-lähtökuljetuksella ovat
irrotettuna. Kun asennat kiinnityssarjaa PL-lähtöpuolella, etene seuraavanlaisesti:
– Lähtökuljetuksen asentaminen
Katso luku 4.3.6, sivu 265
– Kiinnityssarjan asentaminen PL-lähtöpuolella Katso luku 4.3.7, sivu 266
– Akselipistoyksikön asentaminen Katso luku 4.3.8, sivu 272
– Merkkilamppujen asennus Katso luku 4.3.13, sivu 293
– Automaatin integrointi linjaan Katso luku 4.3.16, sivu 301
– Automaatin lopullinen asennus Katso luku 4.3.17, sivu 304
4.3.5.2 Kiinnityssarjan asentaminen PL-tulopuolella
Jos kiinnityssarja on myös irrotettuna PL-tulopuolella kuljetussyistä, seuraavat työvaiheet on vielä
suoritettava ennen kuin integroit automaatin linjaan (katso kappale 4.3.16
, sivu 301):
– Syöttökuljetuksen asentaminen
Katso luku 4.3.9, sivu 280
– Kiinnityssarjan asentaminen PL-tulopuolella Katso luku 4.3.10, sivu 282
– Box-PC-yksikön asentaminen Katso luku 4.3.11, sivu 287
– Akselipistoyksikön asentaminen Katso luku 4.3.12, sivu 291
– Merkkilamppujen asennus Katso luku 4.3.13, sivu 293
– Automaatin integrointi linjaan Katso luku 4.3.16, sivu 301
– Automaatin lopullinen asennus Katso luku 4.3.17, sivu 304
Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 4.3 Automaatin asentaminen
265
4.3.6 Lähtökuljetuksen asentaminen
4.3.6.1 Työkalut
– Pistoavain, DIN 911, sarja
– Ristipäämeisseli, koko 1
4.3.6.2 Asennus
4

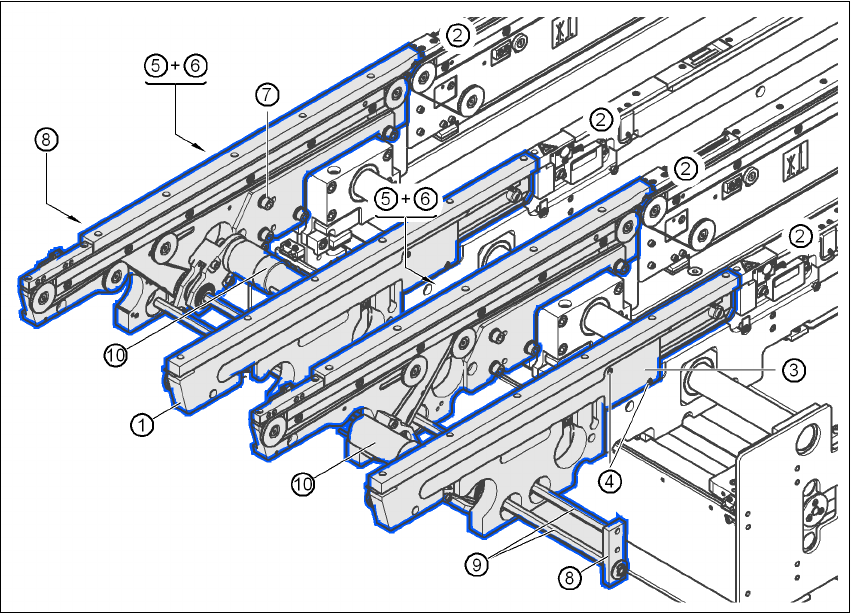

Kuva 4.3 - 7 Lähtökuljetus - kaksoiskuljetus
(1) Reunalevy, lähtökuljetus
(2) Reunalevy, työstökuljetus 2
(3) Kaapelisuoja 20 x 200
(4) Upporuuvi, ISO 7046, M3x6, 2 kappaletta kaapelisuojaa kohden
(5) Kaapelisuoja 20 x 310
(6) Lieriöruuvi DIN 912, M3x5, 1 kappale kaapelisuojaa kohden
(7) Lieriöruuvi DIN 912, M6x16, ja aluslevy, 4 kappaletta koneenalustaa kohden
(8) Ohjaus kuusikanta-akseli
(9) Kuusikulma-akseli (yksittäiskuljetus: yksi, kaksoiskuljetus: kaksi)
(10) Käyttöyksikkö
